ماژول LED DOB توان 40 وات SMD 2835 مدل 2835-TP1-XX-40W-3B12C-16V
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول
ماژول LED DOB توان 40 وات مدل 2835-TP1-XX-40W-3B12C-16V یک برد نوردهی یکپارچه مجهز به 36 عدد چیپ SMD 2835 است که بخش کنترل جریان و یکسوسازی نیز مستقیماً روی خود برد قرار گرفته است.
ساختار Driver On Board یا DOB باعث میشود مدار کنترل LED روی همان برد نور تعبیه شود و در کاربرد اصلی خود به درایور LED حجیم و جداگانه نیاز نداشته باشد. ماژولهای DOB مشابه 40 وات با چیپهای 2835 برای اتصال مستقیم به برق AC و استفاده در چراغها، پروژکتورها و منابع روشنایی یکپارچه تولید میشوند.

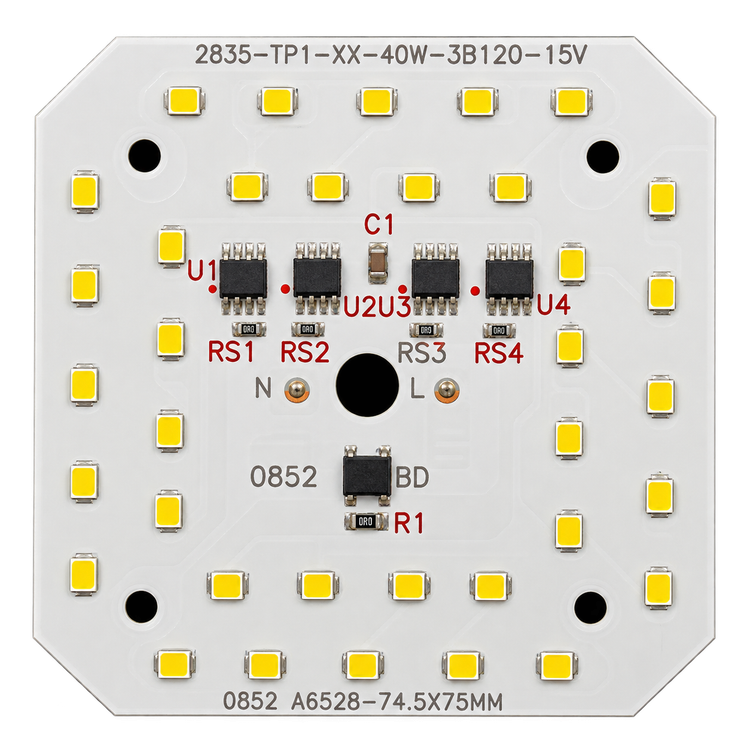

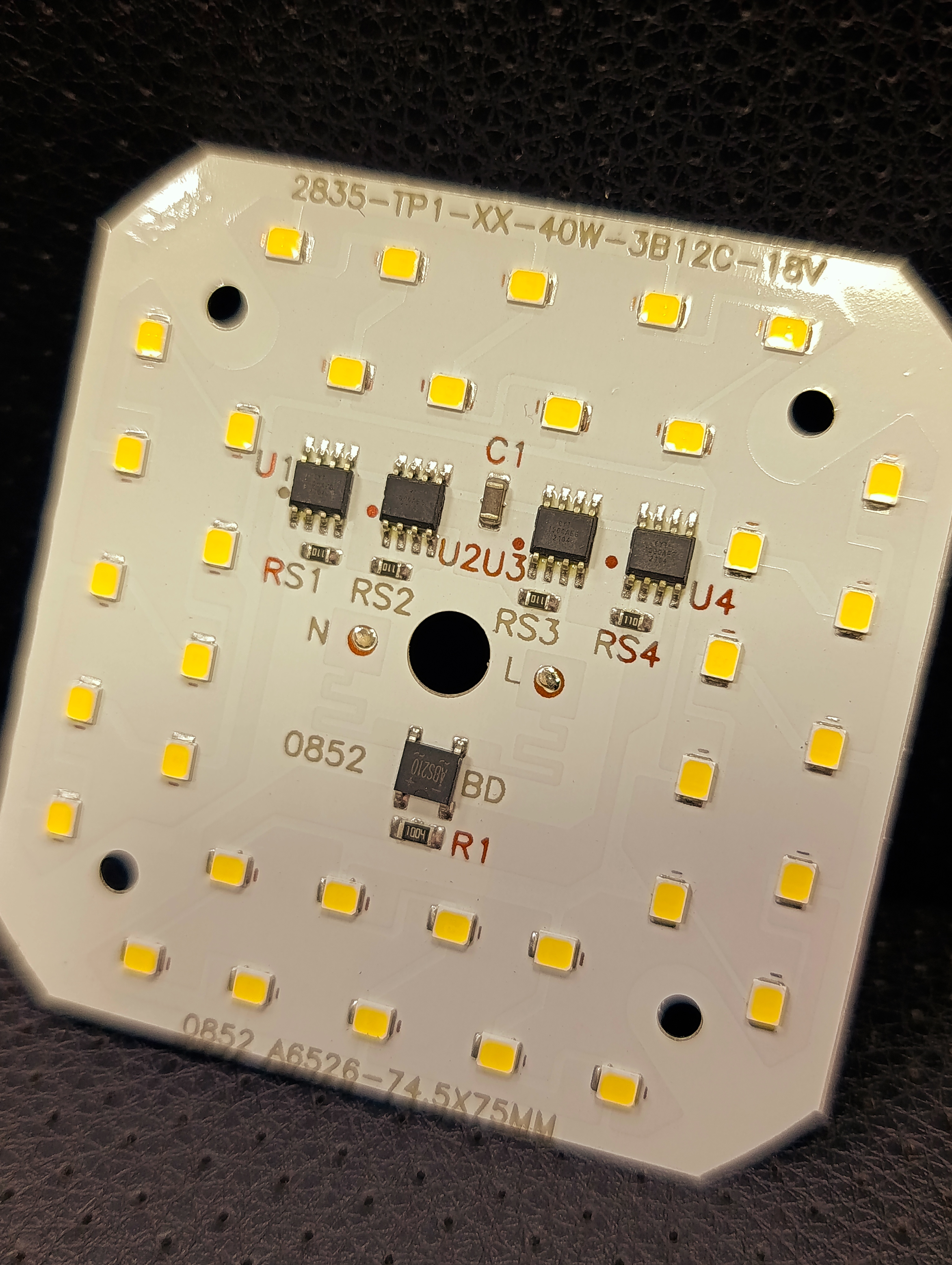

روی برد ورودیهای L و N، پل یکسوساز با علامت BD، چهار مدار کنترل جریان U1 تا U4 و مقاومتهای تنظیم جریان RS1 تا RS4 قابل مشاهده است. این ساختار، برد را به یک مجموعه نوردهی و کنترل جریان یکپارچه تبدیل کرده است.
ابعاد چاپشده روی خود PCB حدود 74.5 × 75 میلیمتر است و وجود چند سوراخ نصب امکان اتصال برد به هیتسینک یا بدنه چراغ مناسب را فراهم میکند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | ماژول / برد LED |
| فناوری مدار | DOB – Driver On Board |
| مدل چاپشده روی برد | 2835-TP1-XX-40W-3B12C-16V |
| کد PCB | A6528 / 0852 |
| توان نامی | 40W |
| نوع LED | SMD 2835 |
| تعداد LED | 36 عدد |
| آرایش چاپشده | 3B12C |
| کد ولتاژی LED | 16V |
| ابعاد برد | حدود 74.5 × 75mm |
| شکل برد | مربعی با گوشههای برشخورده |
| ورودی | L / N |
| یکسوساز داخلی | دارد |
| مدار کنترل جریان | روی برد |
| تعداد IC کنترل جریان | 4 عدد |
| نیاز به هیتسینک | دارد |
| کاربرد | تعمیر و ساخت چراغ LED، پروژکتور و منابع روشنایی |
ساختار 36 عدد LED SMD 2835
در این ماژول از:
36 عدد LED نوع SMD 2835
استفاده شده است.
عبارت:
3B12C
روی برد نیز با آرایش سه شاخه شامل مجموعههای 12 سلولی سازگار است.
SMD 2835 یکی از پکیجهای رایج در صنعت روشنایی LED است و در انواع ماژولهای DOB و بردهای روشنایی با توانهای مختلف استفاده میشود. ماژولهای تجاری DOB نیز بهطور گسترده با چیپ 2835 تولید میشوند.
توان 40 وات
توان نامی چاپشده روی برد:
40W
است.
این توان، ماژول را برای استفاده در منابع روشنایی نسبتاً پرقدرت مانند:
- چراغهای سقفی
- پروژکتورهای LED
- چراغهای کارگاهی
- چراغهای صنعتی سبک
- تعمیر برخی لامپهای LED توان بالا
مناسب میکند.
فناوری DOB
DOB مخفف:
Driver On Board
است.
در این طراحی، بخش کنترل جریان موردنیاز LEDها روی همان PCB نصب شده و نیاز به استفاده از درایور خارجی جداگانه در طراحی اصلی کاهش پیدا میکند.
ماژولهای DOB مستقیم AC بهطور رایج با چیپهای SMD 2835 و مدارهای جریان ثابت خطی تولید میشوند. نمونههای 40 وات تجاری نیز با ورودی 220 تا 240 ولت AC عرضه میشوند.
مدار یکسوساز داخلی
روی برد قطعهای با علامت:
BD
قرار گرفته است که مربوط به بخش یکسوساز مدار است.
ورودیهای:
L و N
نیز در مرکز برد مشخص شدهاند.
این طراحی نشاندهنده ساختار مستقیم AC و یکپارچه بودن بخش تغذیه و نوردهی روی یک PCB است.
کنترل جریان چهارمرحلهای
روی ماژول چهار بخش کنترل جریان با نشانههای:
- U1
- U2
- U3
- U4
وجود دارد.
در کنار هر بخش نیز مقاومتهای:
- RS1
- RS2
- RS3
- RS4
قرار گرفتهاند.
چنین مدارهای کنترل جریان خطی در ماژولهای AC DOB برای تنظیم جریان LED و پایدارسازی عملکرد برد مورد استفاده قرار میگیرند. کنترل جریان یکپارچه از ویژگیهای متداول ماژولهای DOB است.
ابعاد 74.5 × 75 میلیمتر
ابعاد درجشده روی PCB:
74.5 × 75 میلیمتر
است.
ابعاد نسبتاً جمعوجور برد امکان استفاده از آن را در انواع بدنههای روشنایی سازگار فراهم میکند.
پیش از جایگزینی برد، فاصله سوراخهای نصب و فضای داخلی چراغ باید با ماژول قبلی تطبیق داده شود.
نیاز به هیتسینک
ماژول LED با توان 40 وات هنگام کار حرارت قابل توجهی تولید میکند و باید روی یک سطح انتقال حرارت مناسب نصب شود.
استفاده از:
- هیتسینک آلومینیومی مناسب
- بدنه فلزی چراغ
- خمیر یا پد حرارتی
برای انتقال حرارت از پشت برد ضروری است.
بردهای DOB پرقدرت مشابه نیز توسط سازندگان برای نصب روی سطوح دفع حرارت مناسب طراحی میشوند؛ استفاده بدون هیتسینک کافی میتواند موجب افزایش دمای LED و کاهش عمر آن شود.
کاربردها
این ماژول برای موارد زیر قابل استفاده است:
- تعمیر چراغ LED
- تعمیر پروژکتور LED
- تعمیر چراغ سقفی
- جایگزینی برد LED معیوب
- ساخت چراغ سفارشی
- چراغهای کارگاهی
- چراغهای دیواری و سقفی
- پروژههای روشنایی DIY
- تجهیزات روشنایی دارای ابعاد سازگار
مزایای طراحی یکپارچه
استفاده از ساختار DOB مزایایی مانند موارد زیر دارد:
- قرارگیری مدار کنترل روی همان برد LED
- کاهش تعداد قطعات جداگانه
- ابعاد جمعوجور
- سیمکشی سادهتر
- مناسب تعمیر منابع روشنایی
- حذف درایور حجیم مجزا در طراحی اصلی
- انتقال حرارت مستقیم برد به هیتسینک
- تعداد بالای LED در فضای محدود
نکات مهم نصب
- ماژول در گروه بردهای ولتاژ بالا قرار دارد.
- ورودی L و N به بخش برق AC مربوط است.
- هنگام نصب، برق باید کاملاً قطع باشد.
- سطح پشت برد باید به هیتسینک مناسب متصل شود.
- استفاده از خمیر حرارتی مناسب توصیه میشود.
- قسمتهای الکترونیکی برد در زمان کار نباید قابل لمس باشند.
- بدنه فلزی چراغ باید مطابق اصول ایمنی نصب شود.
- ماژول نباید بدون هیتسینک مناسب برای مدت طولانی روشن شود.
- پیش از جایگزینی با برد قبلی، توان، ابعاد، محل پیچها و شرایط الکتریکی چراغ بررسی شود.
- نصب مستقیم روی مواد قابل اشتعال یا سطوح عایق حرارتی نامناسب توصیه نمیشود.
نقد و بررسی ماژول LED DOB 40W SMD 2835
این ماژول یک برد نوردهی 40 وات DOB است که LEDها و بخش کنترل الکترونیکی را روی یک PCB واحد ترکیب میکند.
وجود 36 عدد LED SMD 2835 باعث توزیع نور در سطح نسبتاً بزرگی از برد شده و آرایش 3B12C ساختار الکتریکی مجموعه LEDها را مشخص میکند.
چهار مدار کنترل جریان، پل یکسوساز داخلی و ورودیهای L/N باعث شدهاند این محصول برای جایگزینی بردهای DOB معیوب در چراغهای سازگار مناسب باشد.
ابعاد حدود 74.5×75 میلیمتر نیز پیش از نصب امکان مقایسه دقیق با برد قبلی را فراهم میکند.
مهمترین نکته در استفاده از این نوع برد، دفع حرارت مناسب است. توان 40 وات در سطح کوچک PCB حرارت قابل توجهی تولید میکند و عملکرد صحیح هیتسینک نقش مستقیمی در پایداری و طول عمر ماژول دارد.
مزایا
- توان 40 وات
- 36 عدد LED
- استفاده از SMD 2835
- طراحی DOB
- مدار کنترل جریان داخلی
- یکسوساز داخلی
- چهار بخش کنترل جریان
- ابعاد جمعوجور 74.5×75 میلیمتر
- ورودی مشخص L و N
- مناسب تعمیر چراغ LED
- مناسب تعمیر پروژکتور
- کاهش نیاز به درایور مجزای خارجی
- دارای چند سوراخ برای نصب روی هیتسینک
نکات قابل توجه
- ماژول با ولتاژ بالا کار میکند.
- نصب توسط فرد آشنا با برق و تجهیزات LED توصیه میشود.
- استفاده از هیتسینک مناسب الزامی است.
- ابعاد و محل سوراخها باید پیش از خرید با چراغ موردنظر تطبیق داده شود.
- دمای رنگ LED از روی تصویر برد خاموش بهطور دقیق قابل تعیین نیست.
- استفاده بدون دفع حرارت مناسب میتواند باعث کاهش عمر LEDها شود.
