ماژول LED DOB توان 40 وات SMD 2835 مدل 2B20C-22C 6V ابعاد 74.3×70.6 میلیمتر
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول
ماژول LED DOB مدل 2B20C-22C 6V با توان 40 وات یک برد نوردهی یکپارچه با 40 عدد LED از نوع SMD 2835 است که برای تعمیر یا ساخت انواع چراغ، لامپ و تجهیزات روشنایی سازگار طراحی شده است.
عبارت 2B20C در این خانواده ماژولها به آرایش 40 LED در دو شاخه 20تایی اشاره دارد. نمونههای تجاری 2B20C با 40 LED، چیپهای 2835 با ولتاژ 6 ولت و توان حدود 40 وات عرضه میشوند.
ابعاد چاپشده روی برد 74.3 × 70.6 میلیمتر است؛ همین ابعاد برای ماژولهای DOB خانواده 2B20C نیز در بازار ثبت شده است.
ساختار DOB یا Driver On Board به این معناست که مدار یکسوسازی و کنترل جریان LEDها روی خود PCB قرار گرفته و ماژول برای استفاده بدون درایور LED خارجی مجزا طراحی شده است. نمونههای 40 وات با ابعاد 74.3×70.6 میلیمتر بهعنوان ماژول DOB با ورودی مستقیم برق شهر عرضه میشوند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | ماژول / برد LED |
| فناوری مدار | DOB – Driver On Board |
| مدل چاپشده | 2B20C-22C 6V |
| کد PCB | QCC-4657 |
| توان نامی | 40 وات |
| نوع LED | SMD 2835 |
| تعداد LED | 40 عدد |
| آرایش LED | 2B20C |
| ولتاژ هر چیپ LED | 6V |
| ابعاد | 74.3 × 70.6 میلیمتر |
| ورودی | برق AC از ترمینالهای L و N |
| مدار یکسوساز داخلی | دارد |
| مدار کنترل جریان | دارد |
| خازن الکترولیتی | دارد |
| سلف فیلتر | دارد |
| فیوز ورودی | دارد |
| دیمرپذیری | غیر دیمر در نمونههای هممدل |
| نیاز به درایور خارجی | ندارد |
| نیاز به هیتسینک | دارد |
| کاربرد | تعمیر و ساخت چراغهای LED سازگار |
40 عدد LED SMD 2835
این برد دارای:
40 عدد LED
با آرایش:
2B20C
است.
در نمونههای 2B20C این ساختار به صورت دو شاخه 20تایی LED استفاده میشود و مدلهای 40 وات با همین آرایش و LEDهای SMD 2835 در بازار عرضه شدهاند.
چیپهای استفادهشده در این خانواده از نوع:
SMD 2835 – 6V
هستند.
توان 40 وات
توان این ماژول:
40W
است.
ترکیب 40 عدد LED و ساختار 2B20C در مدلهای همخانواده برای ماژولهای DOB حدود 40 وات بهکار میرود. منابع فروش تخصصی نیز ماژول DOB با همین ابعاد 74.3×70.6 میلیمتر را بهعنوان مدل 40 وات عرضه کردهاند.
این توان برای استفاده در چراغهای نسبتاً پرنور و منابع روشنایی متوسط تا پرقدرت مناسب است.
فناوری DOB
DOB مخفف:
Driver On Board
است.
در این طراحی، بخشهای اصلی مدار تغذیه و کنترل جریان مستقیماً روی همان PCB حامل LEDها قرار میگیرند.
مزایای این ساختار شامل:
- حذف درایور خارجی بزرگ
- کاهش تعداد قطعات مجزا
- اشغال فضای کمتر
- سیمکشی سادهتر
- مناسب تعمیر چراغهای LED
- مناسب استفاده در بدنههای کمحجم
است.
ورودی مستقیم برق AC
روی برد نقاط:
L و N
برای اتصال ورودی برق مشخص شدهاند.
وجود پل یکسوساز، خازنهای الکترولیتی، سلف و IC کنترل جریان نشاندهنده طراحی DOB برای تبدیل و کنترل برق ورودی روی خود ماژول است.
ماژولهای DOB 40 وات هماندازه این برد با ورودی 220 ولت AC عرضه میشوند.
مدار یکسوساز داخلی
روی برد بخش یکسوسازی برق AC تعبیه شده است.
وظیفه این مدار تبدیل برق متناوب ورودی به جریان مناسب برای مدار LED و بخش کنترل الکترونیکی است.
در نتیجه، ماژول برخلاف بردهای LED خام که به درایور جداگانه نیاز دارند، مدار تغذیه خود را روی PCB در اختیار دارد.
خازن و فیلتر داخلی
روی برد دو خازن الکترولیتی و یک سلف با علامت:
CH 102
مشاهده میشود.
این قطعات بخشی از مدار فیلتر و کنترل تغذیه ماژول هستند و برای کاهش نوسانات و بهبود عملکرد بخش تغذیه استفاده میشوند.
فیوز محافظ ورودی
قطعه مشخصشده با:
F1
روی PCB نقش حفاظت ورودی مدار را بر عهده دارد.
وجود فیوز داخلی میتواند در شرایط خطای الکتریکی از آسیب گستردهتر به مدار جلوگیری کند؛ با این حال جایگزین حفاظت استاندارد در مدار اصلی چراغ نیست.

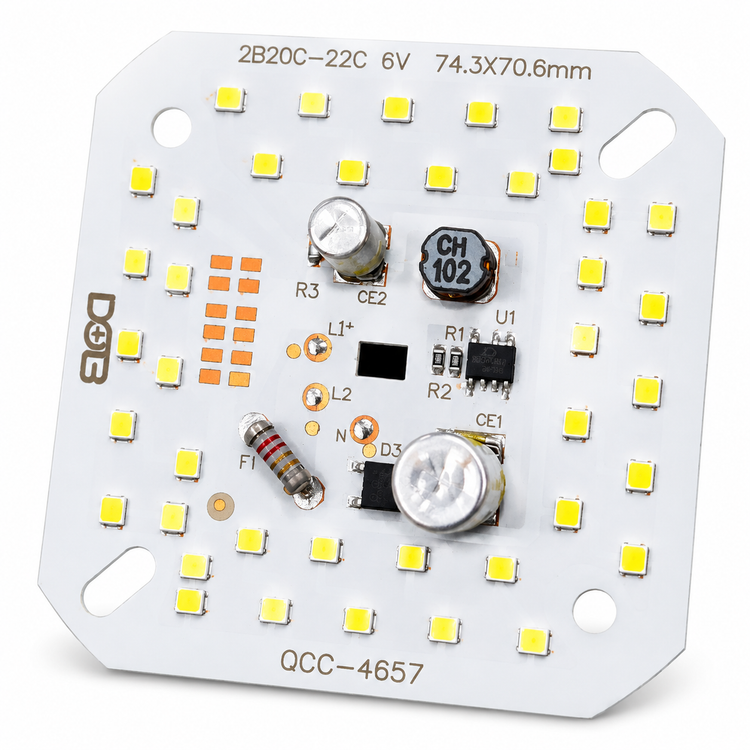

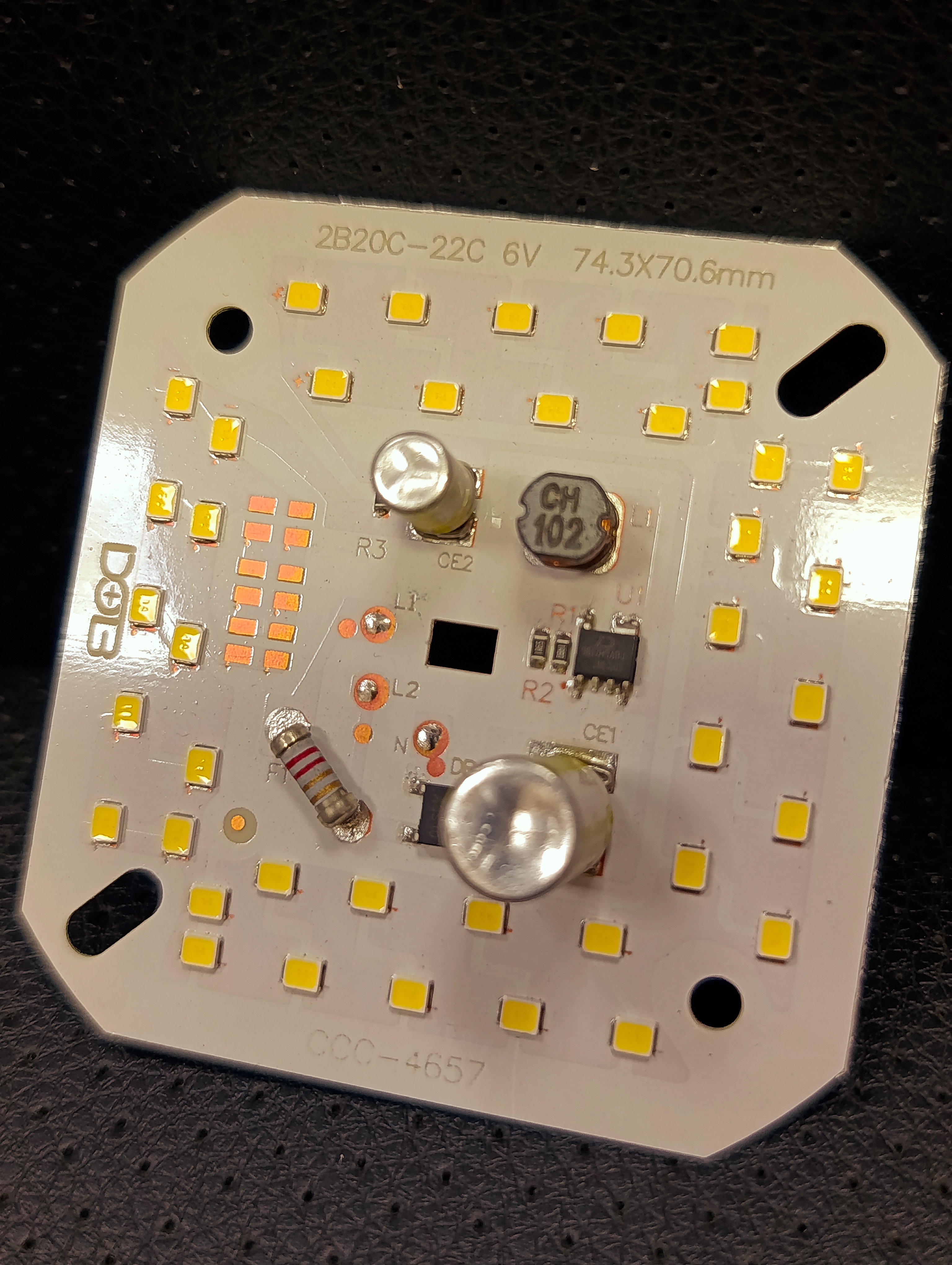

ابعاد 74.3 × 70.6 میلیمتر
ابعاد چاپشده روی برد:
74.3 × 70.6 میلیمتر
است.
این اندازه یکی از سایزهای رایج ماژولهای DOB خانواده 2B20C و 2B22C محسوب میشود.
پیش از جایگزینی ماژول باید علاوه بر توان، فاصله سوراخهای نصب و فضای داخلی چراغ نیز بررسی شود.
محلهای نصب
روی PCB چند سوراخ و شیار نصب تعبیه شده است که امکان ثابتکردن ماژول روی:
- هیتسینک
- بدنه آلومینیومی
- کفی چراغ
- محفظه پروژکتور
را فراهم میکند.
تماس کامل پشت برد با سطح انتقال حرارت اهمیت زیادی دارد.
نیاز به هیتسینک مناسب
یک ماژول LED با توان 40 وات هنگام کار حرارت قابلتوجهی تولید میکند.
بنابراین استفاده از:
هیتسینک آلومینیومی مناسب + خمیر یا پد انتقال حرارت
برای عملکرد صحیح ضروری است.
نصب بدون دفع حرارت کافی میتواند باعث افزایش دمای اتصال LED، افت نور و کاهش طول عمر ماژول شود.
کاربردها
این ماژول برای کاربردهای زیر مناسب است:
- تعمیر لامپ LED
- تعمیر چراغ سقفی
- تعمیر چراغ دیواری
- تعمیر پروژکتور LED
- تعویض برد LED سوخته
- ساخت چراغ LED
- چراغهای کارگاهی
- منابع روشنایی خانگی
- منابع روشنایی تجاری
- پروژههای DIY روشنایی
- جایگزینی بردهای هماندازه و همتوان
راهنمای انتخاب برای جایگزینی
برای استفاده بهعنوان برد جایگزین، مشخصات ماژول قبلی باید از نظر موارد زیر بررسی شود:
- توان 40 وات
- ابعاد حدود 74.3×70.6 میلیمتر
- ورودی مستقیم AC
- نوع مدار DOB
- محل سوراخهای نصب
- فضای هیتسینک
- توان دفع حرارت بدنه چراغ
تطابق ابعاد بهتنهایی برای جایگزینی کافی نیست و شرایط الکتریکی و حرارتی نیز باید سازگار باشند.
نقد و بررسی ماژول LED DOB 40W مدل 2B20C
ماژول LED 2B20C یک برد DOB نسبتاً پرقدرت است که بخش نوردهی و مدار کنترل را در یک مجموعه جمعوجور ترکیب میکند.
وجود 40 LED SMD 2835 در آرایش 2B20C باعث توزیع منابع نور روی سطح برد شده و مدلهای 2B20C با LEDهای 6 ولتی در کلاس 40 وات نیز بهصورت تجاری تولید میشوند.
ابعاد دقیق 74.3×70.6 میلیمتر نیز امکان تطبیق آسانتر با چراغ یا برد قبلی را فراهم میکند. همین ابعاد برای خانواده 2B20C در فهرستهای فروش این نوع ماژول ثبت شده است.
وجود خازن، سلف، یکسوساز و IC کنترل روی خود PCB باعث شده ماژول به درایور خارجی جداگانه نیاز نداشته باشد و برای تعمیر چراغهایی که از ساختار DOB استفاده میکنند گزینهای کاربردی باشد.
مهمترین عامل در عملکرد پایدار این برد، دفع صحیح حرارت است. توان 40 وات در سطح حدود 75 میلیمتر حرارت قابلتوجهی ایجاد میکند و نصب روی هیتسینک مناسب برای جلوگیری از افت نور و آسیب حرارتی ضروری است.
مزایا
- توان 40 وات
- 40 عدد LED
- چیپ SMD 2835
- ساختار 2B20C
- LEDهای 6 ولتی
- فناوری Driver On Board
- مدار کنترل جریان داخلی
- یکسوساز داخلی
- دارای خازن و سلف فیلتر
- فیوز محافظ روی PCB
- ابعاد دقیق 74.3×70.6 میلیمتر
- طراحی جمعوجور
- مناسب تعمیر لامپ و چراغ LED
- مناسب جایگزینی بردهای DOB سازگار
- عدم نیاز به درایور خارجی مجزا در طراحی اصلی
