توضیحات محصول

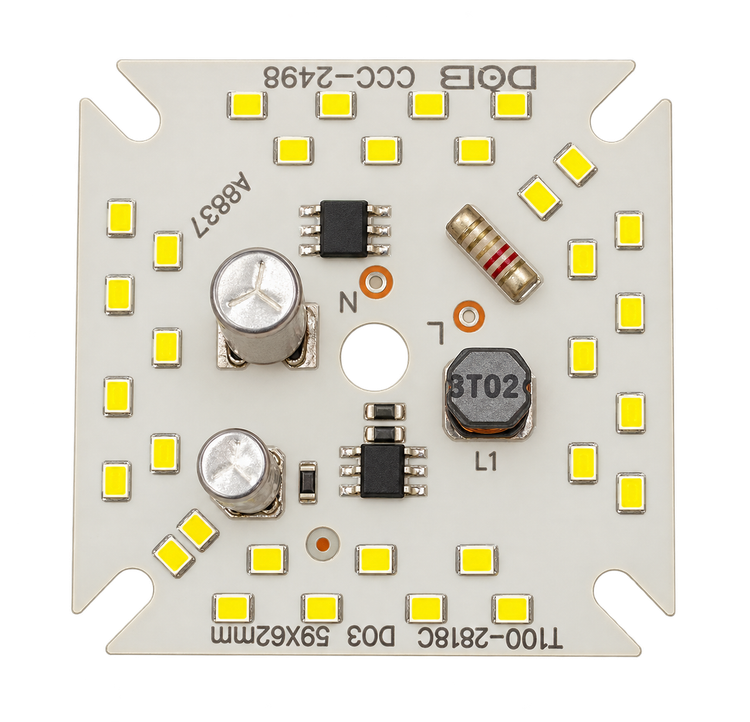

ماژول LED DOB مدل T100-2B16C با توان 30 وات یک برد نوردهی یکپارچه برای تعمیر یا ساخت انواع چراغ و پروژکتور LED سازگار است. این مدل با ابعاد 59×62 میلی‌متر تولید شده و بر اساس مشخصات مدل T100-2B16C، برای کار با برق 220 ولت AC طراحی شده است.

روی این برد 32 عدد LED در آرایش 2B16C قرار گرفته است. نمونه‌های 2B16C با همین ابعاد 59×62 میلی‌متر به‌عنوان ماژول‌های 30 وات SMD 2835 عرضه می‌شوند.

ساختار DOB یا Driver On Board باعث شده بخش کنترل جریان و تغذیه موردنیاز LEDها روی همان PCB قرار گیرد و در طراحی اصلی نیازی به درایور LED مجزای بزرگ وجود نداشته باشد.

این ماژول همچنین دارای خازن‌های الکترولیتی، مدار کنترل جریان و تجهیزات حفاظتی روی خود برد است. در مشخصات مدل T100-2B16C به وجود خازن برای کاهش نویز و فلیکر، حفاظت حرارتی و فیوز روی برد اشاره شده است.

---

مشخصات فنی

مشخصه	مقدار
نوع محصول	ماژول / برد LED
مدل	T100-2B16C
کد PCB	CCC-2498
فناوری مدار	DOB – Driver On Board
توان نامی	30 وات
ولتاژ ورودی	220V AC
نوع LED	SMD 2835
تعداد LED	32 عدد
آرایش LED	2B16C
ابعاد	59 × 62 میلی‌متر
شکل برد	مربعی با شیارهای نصب در گوشه‌ها
ورودی برق	L / N
مدار کنترل جریان داخلی	دارد
خازن الکترولیتی	دارد
فیوز حفاظتی	دارد
حفاظت حرارتی	دارد
نیاز به درایور خارجی مجزا	ندارد
نیاز به هیت‌سینک	دارد
کاربرد	تعمیر و ساخت چراغ و پروژکتور LED

---

مدل T100-2B16C

مدل چاپ‌شده روی PCB:

T100-2B16C

است.

این مدل در بازار قطعات روشنایی به‌عنوان یک ماژول:

30 وات / 220 ولت / DOB / سایز 59×62 میلی‌متر

شناخته می‌شود.

کد:

2B16C

به آرایش LEDهای موجود روی برد اشاره دارد و این خانواده با 32 عدد LED تولید می‌شود.

---

32 عدد LED SMD 2835

در اطراف PCB مجموعاً:

32 عدد LED

قرار گرفته است.

این LEDها از خانواده SMD 2835 هستند؛ پکیجی رایج در بردهای روشنایی LED که امکان چیدمان تعداد زیادی منبع نور روی PCB کوچک را فراهم می‌کند.

خانواده ماژول‌های DOB با کد 2B16C و ابعاد 59×62 میلی‌متر نیز در گروه SMD 2835 عرضه می‌شوند.

---

توان 30 وات

توان نامی این ماژول:

30W

است.

توان 30 وات این برد را برای استفاده در منابع روشنایی متوسط تا نسبتاً پرنور مناسب می‌کند، از جمله:

• چراغ سقفی
• چراغ کارگاهی
• پروژکتور LED
• چراغ دیواری
• لامپ‌های LED توان بالا
• تعمیر چراغ‌های DOB

مدل T100-2B16C با همین توان 30 وات و سایز 62×59 میلی‌متر عرضه شده است.

---

ورودی 220 ولت AC

این برد برای اتصال به:

220V AC

طراحی شده است.

نقاط اتصال:

L و N

روی PCB مشخص شده‌اند.

در طراحی DOB، مدار کنترل جریان و بخش تغذیه روی خود برد قرار دارد و به همین دلیل ماژول در کاربرد اصلی مستقیماً از برق ورودی سازگار تغذیه می‌شود.

---

فناوری DOB

DOB مخفف:

Driver On Board

است.

در این فناوری، بخش درایور LED روی همان PCB که LEDها روی آن نصب شده‌اند قرار می‌گیرد.

این ساختار مزایایی مانند موارد زیر دارد:

• کاهش تعداد قطعات جداگانه
• حذف درایور خارجی بزرگ
• اشغال فضای کمتر داخل چراغ
• سیم‌کشی ساده‌تر
• مناسب تعمیر انواع چراغ LED
• نصب ساده‌تر در بدنه‌های سازگار

---

خازن‌های فیلتر داخلی

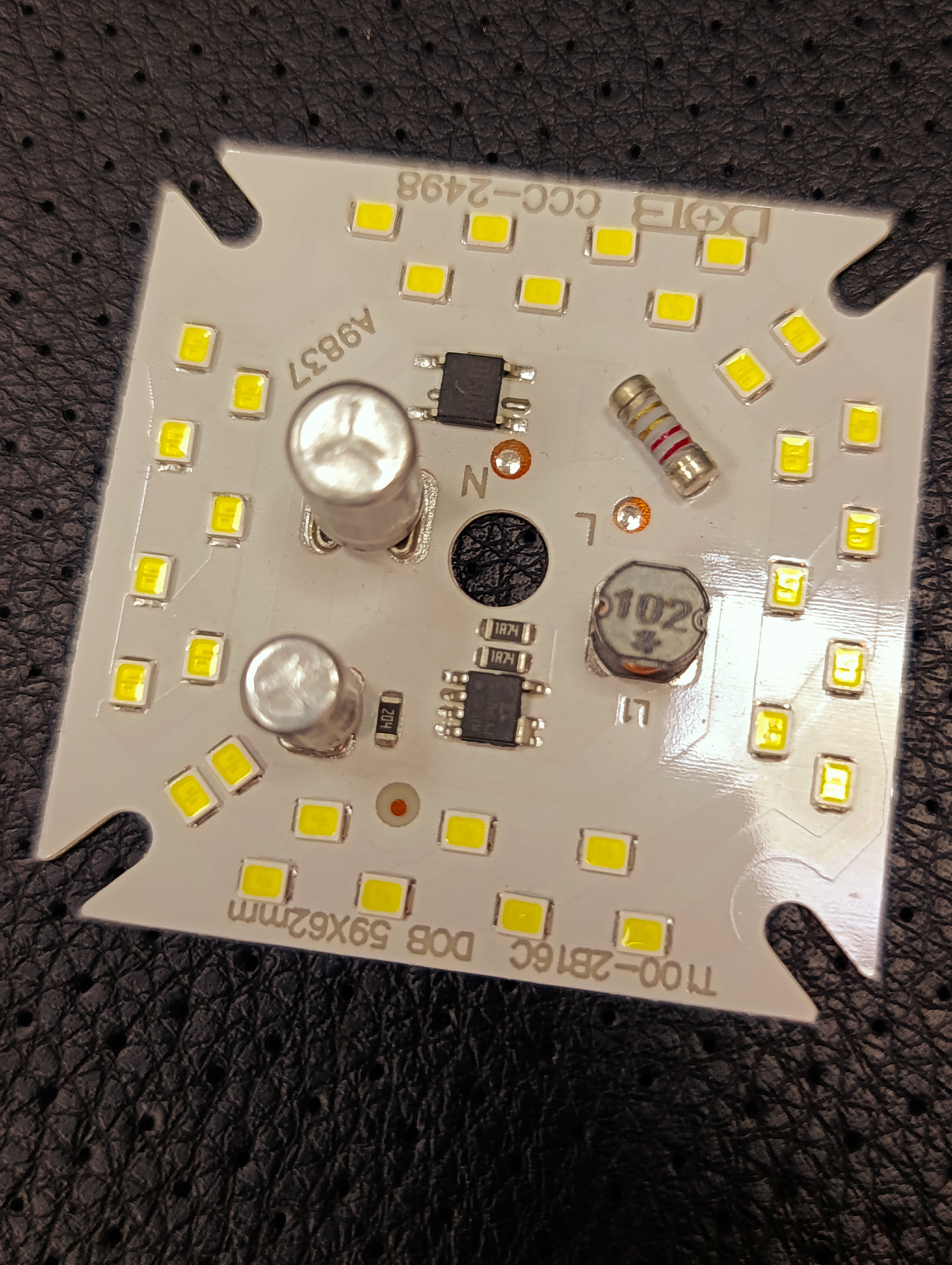

روی برد دو خازن الکترولیتی مشاهده می‌شود.

در مشخصات همین مدل T100-2B16C نیز به استفاده از خازن برای کاهش نویز و فلیکر خروجی اشاره شده است.

وجود بخش فیلتر در مدار تغذیه به یکنواخت‌تر شدن عملکرد بخش LED کمک می‌کند.

---

فیوز حفاظتی روی برد

یکی از ویژگی‌های این مدل، وجود فیوز حفاظتی روی PCB است.

طبق مشخصات عرضه‌شده برای T100-2B16C، فیوز در شرایط بروز نوسان شدید یا خطای الکتریکی می‌تواند مسیر ورودی مدار را قطع کند و از گسترش آسیب جلوگیری نماید.

فیوز داخلی جایگزین تجهیزات حفاظتی استاندارد مدار برق ساختمان نیست.

---

حفاظت حرارتی

در مشخصات این ماژول به قابلیت حفاظت در برابر افزایش بیش از حد دمای PCB اشاره شده است.

در صورت افزایش غیرعادی دما، مدار حفاظتی برای جلوگیری از آسیب حرارتی وارد عمل می‌شود.

با وجود این قابلیت، استفاده از هیت‌سینک مناسب همچنان ضروری است.

---

ابعاد 59 × 62 میلی‌متر

ابعاد برد:

59 × 62 میلی‌متر

است.

این ابعاد هم روی PCB قابل مشاهده است و هم برای مدل 2B16C در منابع قطعات روشنایی ثبت شده است.

قبل از استفاده به‌عنوان قطعه جایگزین باید علاوه بر ابعاد کلی، محل شیارها و پیچ‌های نصب نیز با چراغ موردنظر تطبیق داده شود.

---

طراحی شیارهای نصب

در چهار گوشه PCB شیارهای نصب تعبیه شده است.

این ساختار امکان ثابت‌کردن ماژول روی:

• بدنه آلومینیومی چراغ
• هیت‌سینک
• کفی پروژکتور
• محفظه روشنایی سازگار

را فراهم می‌کند.

ثابت‌شدن کامل برد روی سطح انتقال حرارت برای دفع مناسب گرما اهمیت زیادی دارد.

---

نیاز به هیت‌سینک

یک ماژول LED با توان 30 وات در حین کار حرارت قابل توجهی تولید می‌کند.

بنابراین استفاده از:

هیت‌سینک مناسب + خمیر یا پد حرارتی

ضروری است.

گرمای بیش از حد می‌تواند موجب:

• کاهش شدت نور
• کاهش راندمان
• تغییر رنگ نور
• کاهش عمر LED
• آسیب به مدار DOB

شود.

---

کاربردها

این ماژول برای کاربردهای زیر مناسب است:

• تعمیر لامپ LED
• تعمیر پروژکتور LED
• تعمیر چراغ سقفی
• تعمیر چراغ دیواری
• تعویض برد LED سوخته
• چراغ‌های فروشگاهی
• چراغ‌های کارگاهی
• ساخت چراغ LED
• پروژه‌های روشنایی DIY
• جایگزینی ماژول‌های 30 وات سازگار
