توضیحات محصول

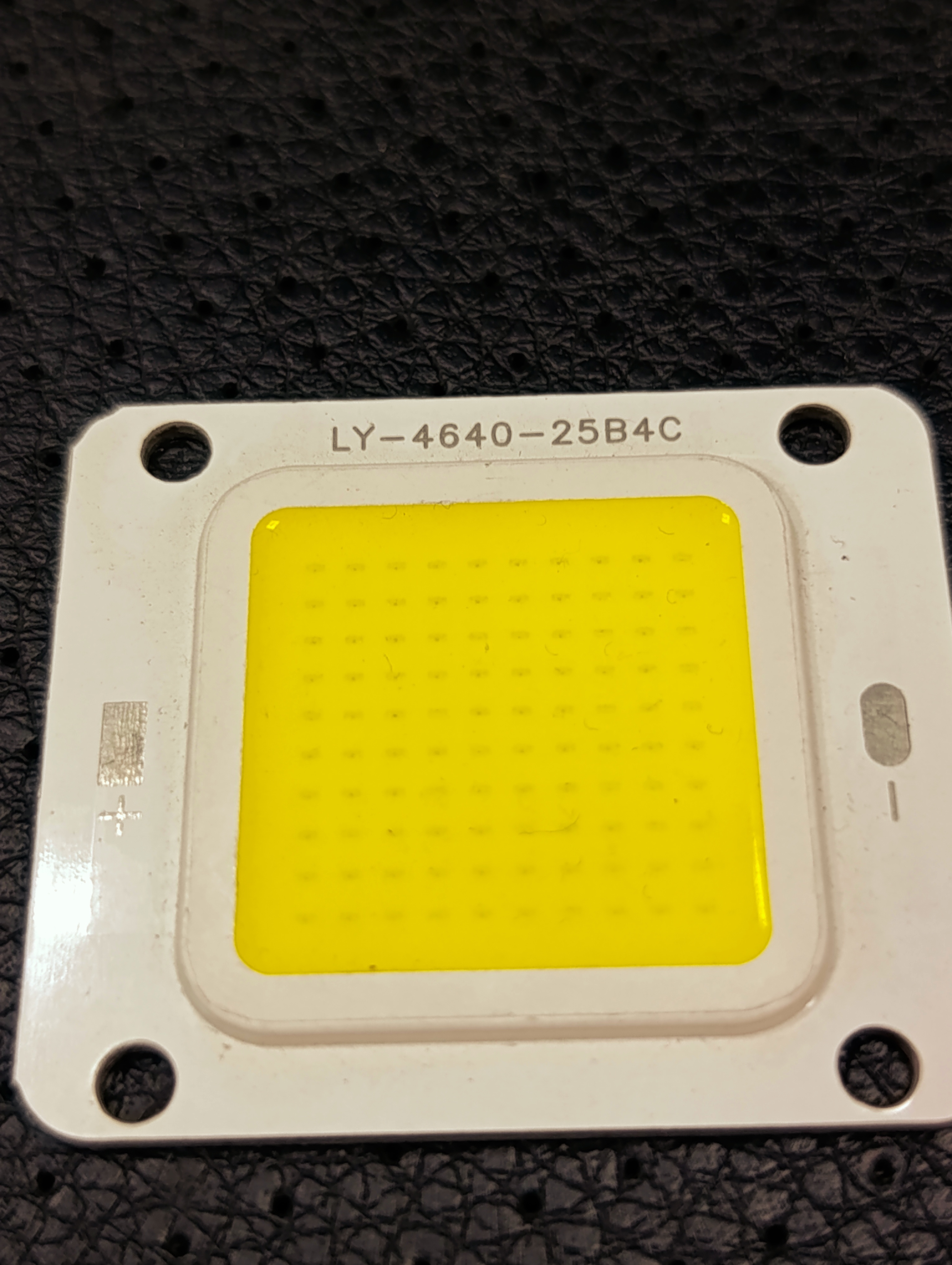

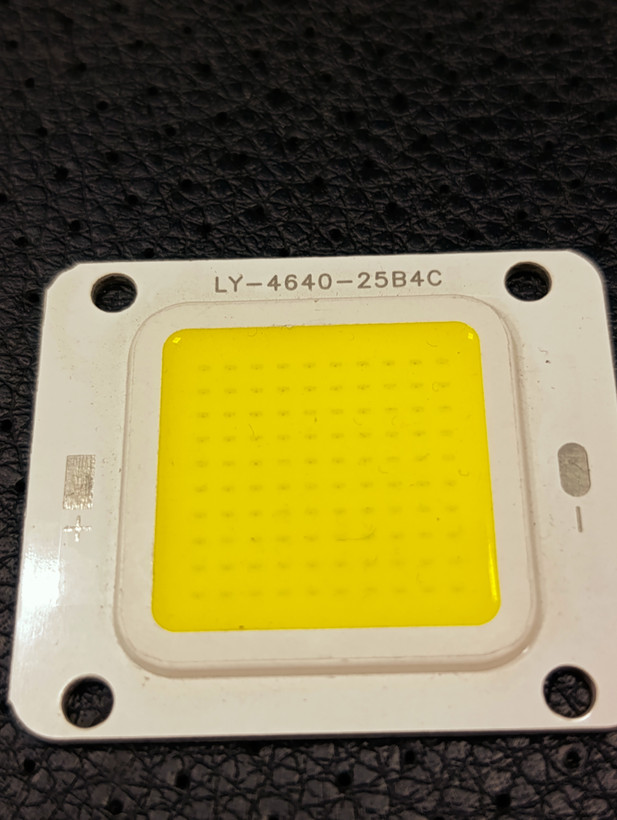

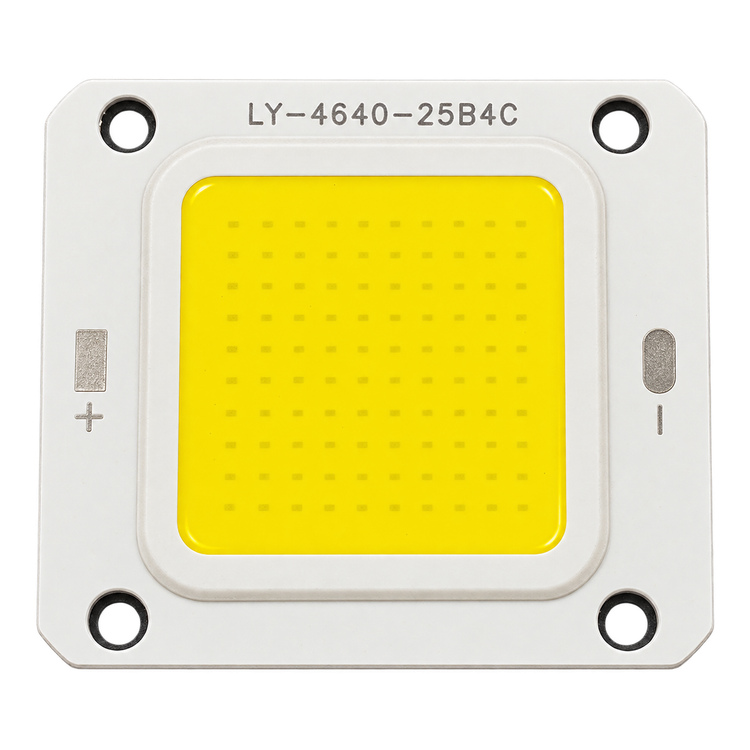

ماژول LED COB مدل LY-4640-25B4C یک چیپ نوردهی پرقدرت در کلاس 50 وات است که برای پروژکتورها، چراغ‌های پرنور، پروژه‌های روشنایی DC، سیستم‌های باتری و تجهیزات روشنایی سفارشی طراحی شده است.

این ماژول از ساختار COB یا Chip On Board استفاده می‌کند؛ در این فناوری تعداد زیادی چیپ LED روی یک سطح مشترک قرار گرفته و با یک لایه فسفر پوشانده می‌شوند. نتیجه این طراحی ایجاد یک سطح نوردهی متمرکز، پرقدرت و نسبتاً یکنواخت در ابعاد کوچک است.

مدل 4640-25B4C در منابع فنی و فروش تخصصی به‌عنوان یک ماژول COB با ابعاد 46×40 میلی‌متر، ولتاژ کاری حدود 12 تا 14 ولت DC و توان 50 وات شناخته می‌شود. برای نسخه‌های این مدل جریان کاری حدود 3.5 تا 3.8 آمپر و شار نوری در محدوده تقریبی 4500 تا 5000 لومن گزارش شده است.

ساختار پایه آلومینیومی ماژول برای انتقال سریع حرارت به هیت‌سینک طراحی شده است. استفاده از هیت‌سینک مناسب در این نوع COB ضروری است و روشن‌کردن ماژول 50 وات بدون دفع حرارت صحیح می‌تواند در مدت کوتاهی باعث افزایش شدید دما و آسیب به LED شود.

---

مشخصات فنی

مشخصه	مقدار
نوع محصول	ماژول / چیپ LED COB
مدل کامل	LY-4640-25B4C
توان نامی	50 وات
ولتاژ کاری	حدود 12 تا 14 ولت DC
جریان کاری	حدود 3.5 تا 3.8 آمپر
نوع LED	COB
منبع تغذیه	DC
ابعاد برد	46 × 40 میلی‌متر
ابعاد تقریبی سطح فسفر	25 × 25 میلی‌متر
جنس بستر	آلومینیومی
شار نوری اسمی	حدود 4500 تا 5000 لومن
رنگ نور	سفید؛ بسته به نسخه تولید
دمای رنگ	نسخه‌های مختلف این خانواده عرضه شده‌اند
قطب مثبت و منفی	مشخص‌شده روی برد
نیاز به هیت‌سینک	بله، الزامی
درایور داخلی	ندارد
کاربرد اصلی	پروژکتور، نورافکن و روشنایی پرقدرت

مشخصات توان، ابعاد و ولتاژ این خانواده در منابع تخصصی LY-4640 و مدل دقیق 4640-25B4C تأیید شده است.

---

مدل LY-4640-25B4C

کد درج‌شده روی ماژول:

LY-4640-25B4C

است.

بخش 4640 با ابعاد فیزیکی تقریبی ماژول یعنی:

46 × 40 میلی‌متر

مطابقت دارد و سطح فسفر مرکزی این سری حدود 25×25 میلی‌متر است. منابع فروش تخصصی نیز همین ابعاد را برای LY-4640 اعلام کرده‌اند.

مدل دقیق 4640-25B4C نیز در بازار بین‌المللی به‌عنوان COB پرقدرت 12 ولتی ثبت شده است.

---

توان 50 وات

توان نامی این ماژول:

50W

است.

این سطح توان، LY-4640 را در گروه چیپ‌های COB پرقدرت قرار می‌دهد و برای کاربردهایی مناسب است که به نور زیاد در فضای نسبتاً کوچک نیاز دارند.

برای دستیابی به توان کامل، منبع تغذیه باید توان کافی برای تأمین جریان چند آمپری ماژول را داشته باشد.

---

ولتاژ کاری 12 تا 14 ولت DC

نسخه 25B4C این ماژول در منابع مختلف با ولتاژ کاری:

DC 12–14V

عرضه شده است.

این ولتاژ امکان استفاده از ماژول در پروژه‌های مبتنی بر منابع DC کم‌ولتاژ را فراهم می‌کند، از جمله:

• سیستم‌های باتری
• تجهیزات خودرو
• منابع تغذیه DC
• پروژه‌های روشنایی قابل حمل
• سیستم‌های خورشیدی دارای خروجی مناسب

برای افزایش طول عمر LED استفاده از منبع تغذیه با محدودکننده جریان مناسب توصیه می‌شود.

---

جریان مصرفی

برای نسخه 50 وات 4640-25B4C جریان کاری حدود:

3.5 آمپر

در یکی از مشخصات فنی مستقیم این مدل اعلام شده است، در حالی که نمونه LY-4640 عرضه‌شده در بازار ایران با جریان حدود 3.8 آمپر نیز فهرست شده است.

بنابراین منبع تغذیه باید توانایی تأمین جریان موردنیاز ماژول را داشته باشد و انتخاب جریان فقط بر اساس عدد 12 ولت انجام نشود.

---

شار نوری

برای مدل 4640-25B4C شار نوری تقریبی:

4500 تا 5000 لومن

گزارش شده است.

منابع تخصصی داخلی نیز برای LY-4640 مقدار حدود:

5000 لومن

را اعلام کرده‌اند.

میزان نور واقعی تحت تأثیر موارد زیر قرار دارد:

• جریان کاری
• دمای چیپ
• کیفیت هیت‌سینک
• اپتیک یا رفلکتور
• دمای رنگ
• کیفیت منبع تغذیه
• عمر و شرایط کار ماژول

---

ساختار COB

COB مخفف:

Chip On Board

است.

در این فناوری تعداد زیادی دای LED مستقیماً روی یک بستر مشترک قرار گرفته و سطح آن‌ها با فسفر پوشانده می‌شود.

در نتیجه به‌جای مشاهده تعداد زیادی LED مجزای SMD، یک سطح بزرگ و یکپارچه نورانی دیده می‌شود.

از مزایای ساختار COB می‌توان به موارد زیر اشاره کرد:

• تراکم بالای نور
• سطح نوردهی یکپارچه
• ابعاد کوچک نسبت به توان
• مناسب استفاده با رفلکتور
• مناسب پروژکتورها
• انتقال حرارت مستقیم به بستر فلزی

---

بستر آلومینیومی

پایه این ماژول از نوع:

Aluminum PCB / MCPCB

است.

منابع تخصصی LY-4640 نیز جنس PCB را آلومینیوم اعلام کرده‌اند.

آلومینیوم گرمای تولیدشده توسط چیپ‌های LED را از سطح COB به هیت‌سینک انتقال می‌دهد.

با این حال خود صفحه آلومینیومی ماژول به‌تنهایی برای دفع حرارت 50 وات کافی نیست.

---

نیاز به هیت‌سینک

استفاده از هیت‌سینک مناسب برای این ماژول:

ضروری است.

منابع عرضه مدل 4640-25B4C نیز صراحتاً استفاده از رادیاتور یا هیت‌سینک را برای عملکرد عادی این چیپ توصیه می‌کنند.

برای نصب صحیح بهتر است از:

• هیت‌سینک آلومینیومی مناسب
• خمیر حرارتی باکیفیت
• پیچ‌های نصب مناسب
• جریان هوای کافی
• فن در کاربردهای فشرده و سنگین

استفاده شود.

نصب روی هیت‌سینک

برای انتقال بهتر حرارت، سطح پشت ماژول باید تماس کامل و یکنواختی با هیت‌سینک داشته باشد.

قرار دادن یک لایه نازک:

Thermal Paste / خمیر سیلیکون حرارتی

بین ماژول و هیت‌سینک باعث کاهش مقاومت حرارتی می‌شود.

پیچ‌ها نیز باید به اندازه کافی محکم شوند، اما فشار بیش از حد می‌تواند موجب تغییر شکل بستر یا آسیب به ماژول شود.

کاربرد در خودرو و سیستم 12 ولت

به دلیل ولتاژ کاری نزدیک به 12 ولت، این مدل در پروژه‌های روشنایی خودرو و منابع باتری نیز مورد استفاده قرار می‌گیرد.

با این حال ولتاژ سیستم برق خودرو ثابت 12 ولت نیست و در هنگام روشن بودن موتور می‌تواند بالاتر رود؛ بنابراین برای حفاظت بهتر از COB، کنترل جریان و مدیریت حرارتی مناسب اهمیت دارد.

---

کاربردها

ماژول LY-4640-25B4C برای کاربردهای زیر مناسب است:

• ساخت پروژکتور LED
• تعمیر پروژکتور
• نورافکن پرقدرت
• چراغ کار
• چراغ کارگاهی
• روشنایی خودرو
• چراغ کمپینگ
• سیستم‌های باتری 12 ولت
• پروژه‌های خورشیدی
• روشنایی اضطراری
• تجهیزات روشنایی DIY
• چراغ‌های سفارشی پرقدرت
