توضیحات محصول

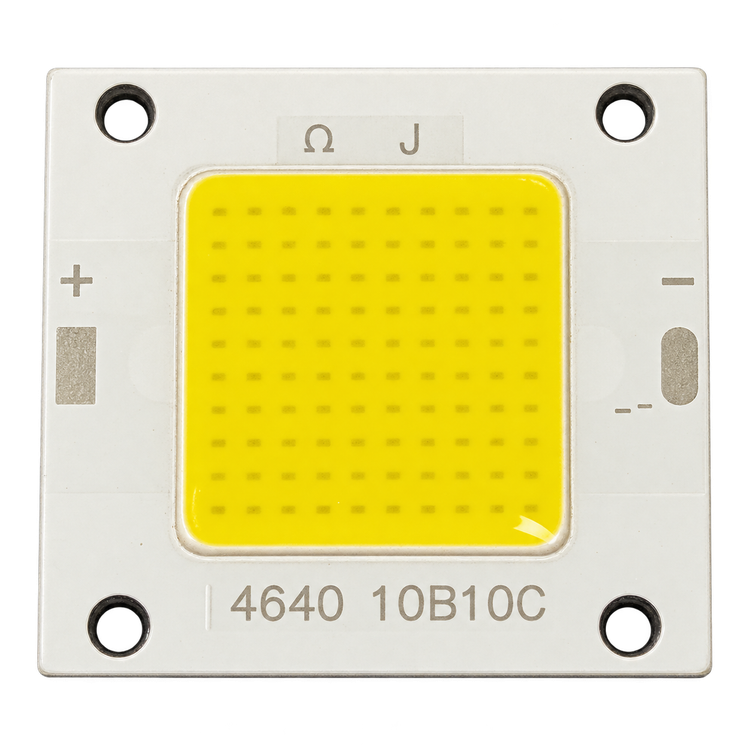

چیپ COB LED مدل 4640-10B10C یک منبع نور پرقدرت در کلاس 50 وات با ساختار Chip On Board است که برای انواع پروژکتور، نورافکن، چراغ صنعتی و پروژه‌های روشنایی پرقدرت طراحی شده است.

مدل 10B10C از خانواده استاندارد 4640 بوده و ابعاد کلی آن حدود 46×40 میلی‌متر است. منابع تولیدکننده این خانواده برای آرایش 10B10C ولتاژ کاری 30 تا 32 ولت DC را اعلام کرده‌اند.

نسخه 50 وات 10B10C معمولاً با جریان حدود 1300 تا 1500 میلی‌آمپر راه‌اندازی می‌شود و برای عملکرد صحیح باید از درایور جریان ثابت مناسب استفاده شود. نمونه‌های تجاری همین ساختار 10B10C نیز با توان 50 وات، ولتاژ 30 تا 34 ولت و جریان 1.3 تا 1.5 آمپر عرضه می‌شوند.

این ماژول فاقد درایور داخلی است و نباید مستقیماً به برق 220 ولت متصل شود. استفاده از هیت‌سینک مناسب و خمیر حرارتی نیز برای دفع حرارت و حفظ طول عمر COB ضروری است.

---

مشخصات فنی

مشخصه	مقدار
نوع محصول	چیپ / ماژول COB LED
مدل	4640-10B10C
توان نامی	50 وات
نوع LED	COB
ولتاژ کاری	30 تا 32V DC
محدوده رایج درایور	حدود 30 تا 34V DC
جریان کاری مناسب	حدود 1300 تا 1500mA
ابعاد کلی	46 × 40 میلی‌متر
آرایش داخلی	10B10C
منبع تغذیه	درایور جریان ثابت
درایور داخلی	ندارد
اتصال مستقیم به 220V	خیر
قطب مثبت و منفی	مشخص‌شده روی ماژول
هیت‌سینک	الزامی
فناوری	Chip On Board
کاربرد	پروژکتور، نورافکن و چراغ‌های LED پرقدرت

ابعاد 46×40 میلی‌متر و ولتاژ 30 تا 32 ولت برای سری 4640-10B10C توسط منابع تخصصی این خانواده نیز ثبت شده است.

---

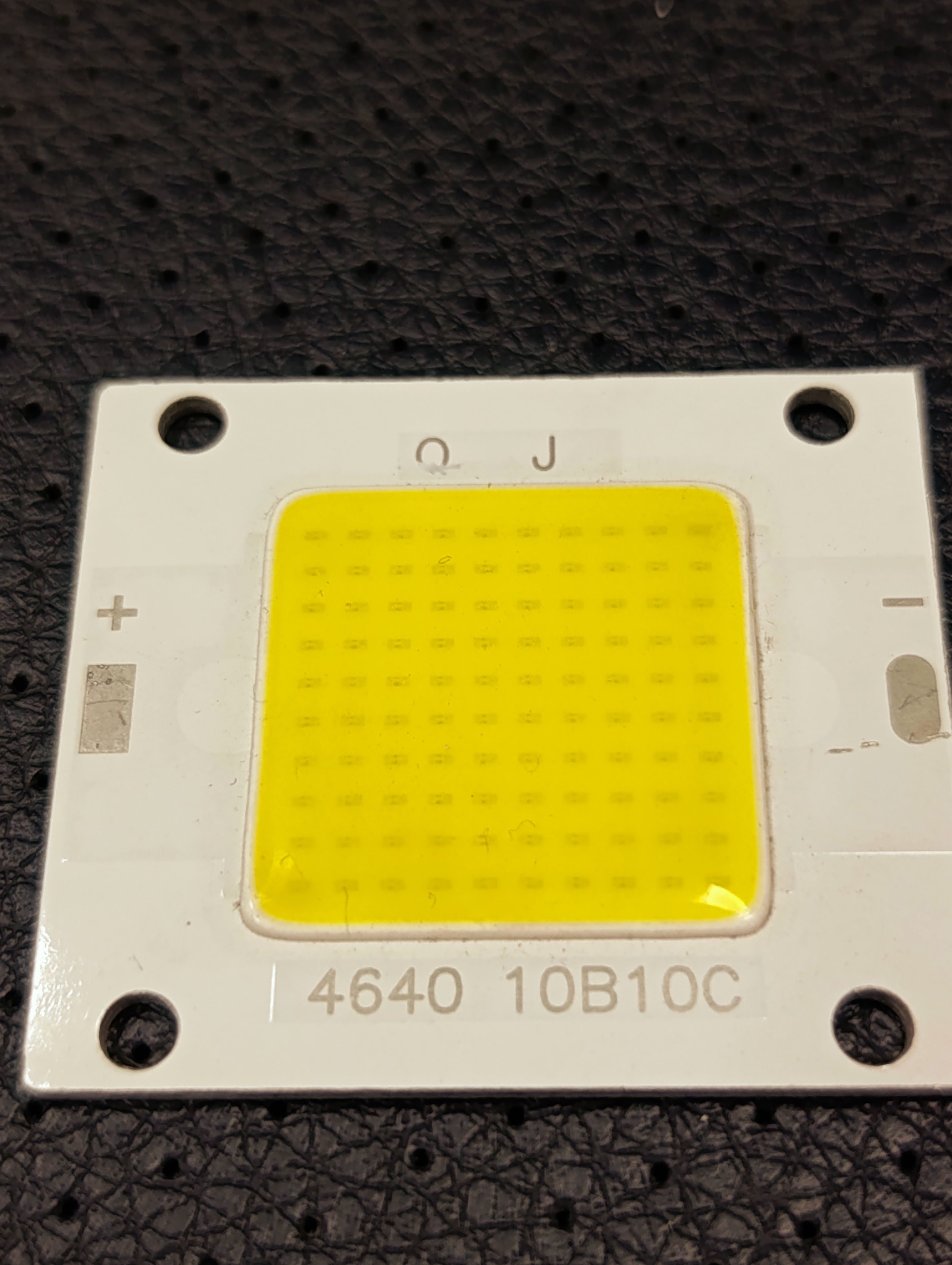

مدل 4640-10B10C

کد درج‌شده روی ماژول:

4640 10B10C

است.

عدد 4640 به فرم فاکتور رایج این خانواده با ابعاد:

46 × 40 میلی‌متر

اشاره دارد.

کد 10B10C نیز آرایش سری/موازی داخلی مجموعه چیپ‌های LED را مشخص می‌کند. برای این ساختار، تولیدکنندگان ولتاژ عملیاتی حدود 30 تا 32 ولت DC را اعلام کرده‌اند.

---

توان 50 وات

مدل 4640-10B10C در بازار قطعات روشنایی به‌عنوان COB:

50W

عرضه می‌شود. چندین منبع مستقل همین مدل را به‌عنوان چیپ 50 وات برای پروژکتور و نورافکن ثبت کرده‌اند.

توان واقعی به جریان اعمال‌شده وابسته است. در یکی از مشخصات فنی این خانواده:

• حدود 600mA → توان پایین‌تر
• حدود 900mA → حدود 30W
• حدود 1500mA → نزدیک توان نامی 50W

اعلام شده است.

---

ولتاژ کاری 30 تا 32 ولت

ولتاژ معمول این چیپ:

DC 30–32V

است.

در برخی درایورها و فهرست‌های تجاری محدوده سازگار به‌صورت:

30–34V

نیز درج می‌شود.

برای راه‌اندازی صحیح، استفاده از درایور LED با کنترل جریان ثابت اهمیت بیشتری از استفاده از یک منبع ولتاژ ساده دارد.

---

جریان کاری

برای مدل 50 وات 10B10C، جریان رایج:

1.3 تا 1.5 آمپر

است.

برخی نمونه‌های این کلاس، جریان نامی حدود 1 آمپر و جریان حداکثری 1.5 آمپر را نیز ذکر می‌کنند.

استفاده طولانی در جریان بالا تنها با هیت‌سینک مناسب توصیه می‌شود.

---

فناوری COB

COB مخفف:

Chip On Board

است.

در این فناوری تعداد زیادی دای LED در سطحی فشرده روی یک بستر مشترک نصب و با لایه فسفر پوشانده می‌شوند.

مزایای این ساختار شامل:

• نور متمرکز
• تراکم نوری بالا
• سطح نوردهی یکپارچه
• ابعاد کوچک نسبت به توان
• مناسب استفاده همراه رفلکتور
• مناسب پروژکتور و نورافکن

است.

---

شار نوری

برای نمونه‌های 50 وات 10B10C حداکثر شار نوری حدود:

5000 لومن

در برخی مشخصات تجاری اعلام شده است.

میزان نور واقعی به کیفیت چیپ، جریان درایور، دمای کارکرد، هیت‌سینک و دمای رنگ بستگی دارد.

---

رنگ نور

خانواده 4640-10B10C در نسخه‌های مختلف از جمله:

• سفید مهتابی / Cool White
• سفید گرم / Warm White

عرضه شده است. برای نمونه‌های رایج، دمای رنگ‌هایی در محدوده حدود 3000K و 6000K ثبت شده است.

دمای رنگ دقیق این قطعه باید بر اساس نمونه روشن‌شده یا مشخصات سری تولید تعیین شود.

---

درایور مناسب

این COB برای راه‌اندازی به:

درایور LED جریان ثابت

نیاز دارد.

برای استفاده در توان کامل، درایور باید تقریباً متناسب با مشخصات زیر انتخاب شود:

خروجی حدود 30–34V DC / جریان حدود 1.3–1.5A

انتخاب درایور باید با توجه به جریان واقعی موردنظر و سیستم خنک‌کننده انجام شود.

---

فاقد درایور داخلی

این محصول برخلاف ماژول‌های DOB دارای مدار کامل اتصال مستقیم به برق شهر نیست.

بنابراین:

اتصال مستقیم به 220V AC ممنوع است.

برق شهر باید ابتدا توسط درایور مناسب LED به جریان و ولتاژ موردنیاز COB تبدیل شود.

---

هیت‌سینک الزامی

چیپ COB با توان 50 وات گرمای بسیار زیادی در سطح کوچک تولید می‌کند.

استفاده از:

• هیت‌سینک آلومینیومی مناسب
• خمیر حرارتی
• اتصال مکانیکی محکم
• تهویه مناسب
• فن در طراحی‌های فشرده

برای عملکرد پایدار ضروری است.

روشن‌کردن COB 50 وات بدون هیت‌سینک می‌تواند در مدت کوتاهی باعث افزایش شدید دما و آسیب دائمی به چیپ شود.

---

نحوه نصب

چهار سوراخ موجود روی بدنه برای اتصال ماژول به هیت‌سینک یا بدنه فلزی چراغ در نظر گرفته شده‌اند.

برای نصب صحیح:

1. سطح هیت‌سینک کاملاً تمیز شود.
2. لایه نازکی از خمیر حرارتی روی سطح تماس قرار گیرد.
3. COB به‌صورت یکنواخت روی هیت‌سینک بسته شود.
4. قطب مثبت و منفی مطابق علامت روی برد متصل شوند.
5. از درایور جریان ثابت مناسب استفاده شود.

---

کاربردها

این ماژول برای موارد زیر مناسب است:

• تعمیر پروژکتور LED
• ساخت پروژکتور 50 وات
• نورافکن
• چراغ کارگاهی
• چراغ صنعتی
• چراغ محوطه
• روشنایی فروشگاهی
• تجهیزات نورپردازی سفارشی
• چراغ‌های DIY
• جایگزینی COB سوخته با مشخصات مشابه
