توضیحات محصول

ماژول LED DOB مدل CY-15W-2B11C-18V یک برد نوردهی گرد با توان نامی 15 وات و قطر 51 میلی‌متر است که از 22 عدد LED SMD در آرایش 2B11C استفاده می‌کند. مدار کنترل جریان و بخش یکسوسازی روی خود PCB قرار گرفته و محصول برای استفاده در لامپ‌ها و چراغ‌هایی که از ساختار Driver On Board بهره می‌برند مناسب است.

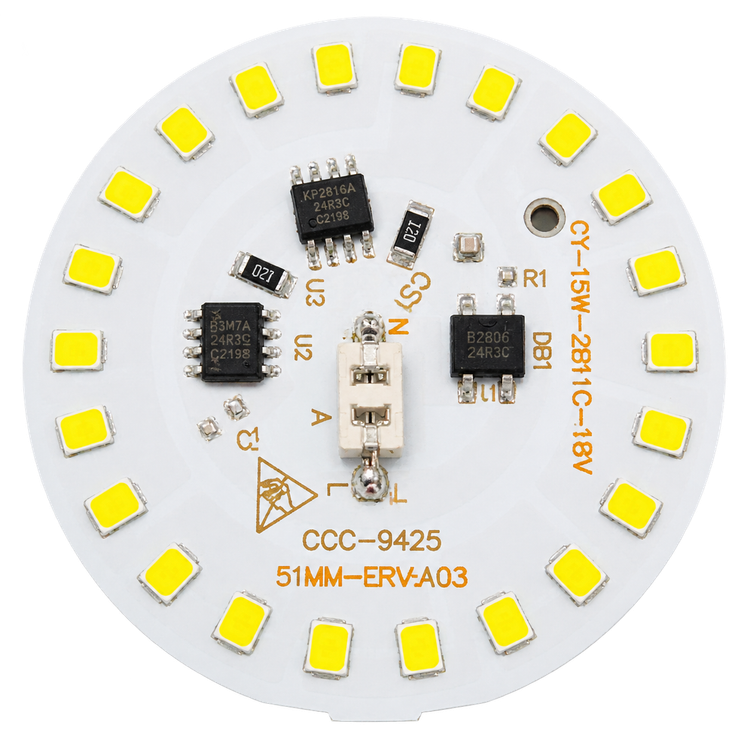

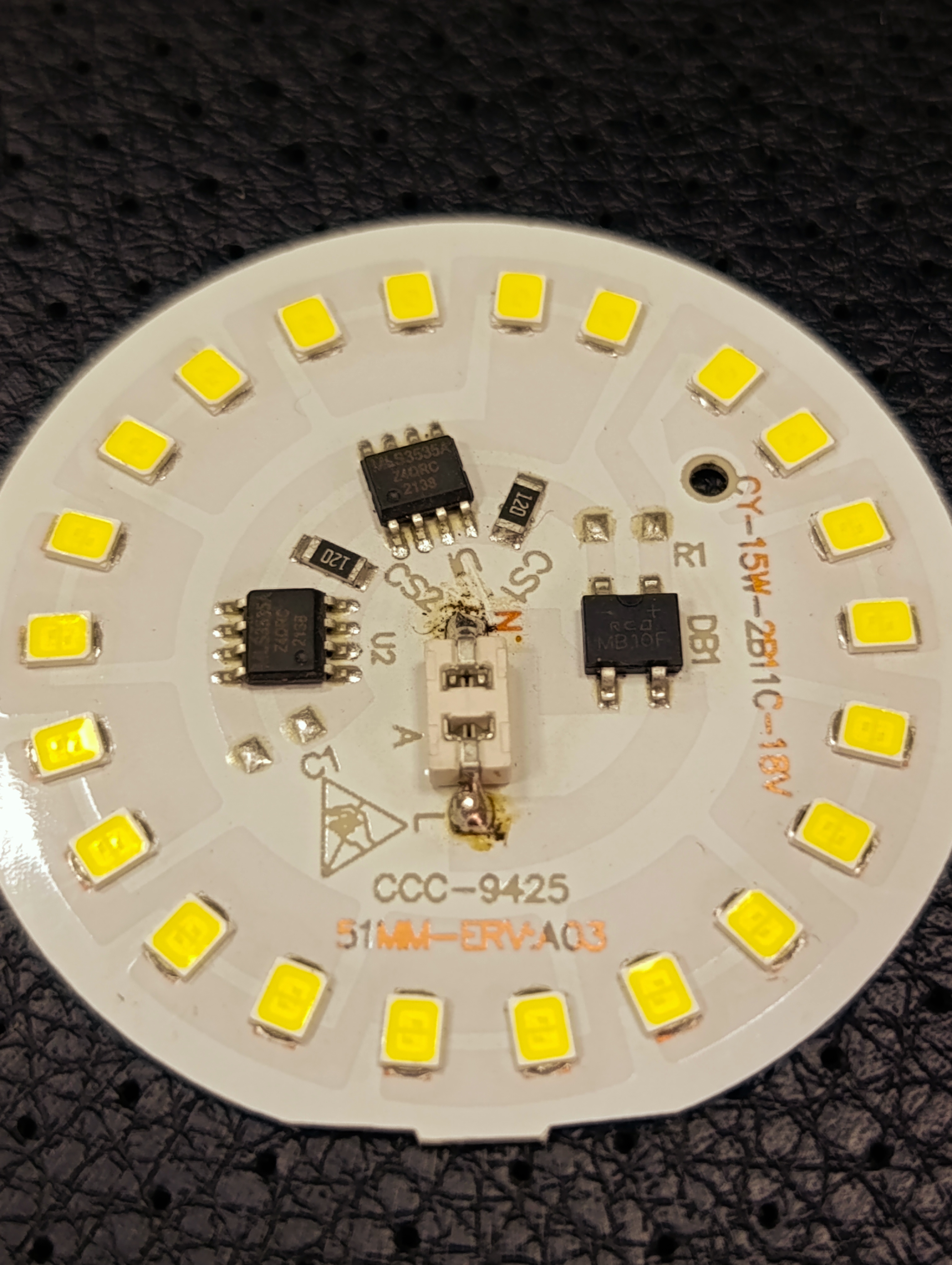

روی برد عبارت‌های CY-15W-2B11C-18V، CCC-9425 و 51MM-ERV-A03 درج شده‌اند که توان، آرایش LED و ابعاد این نمونه را مشخص می‌کنند. وجود ورودی‌های L و N، پل یکسوساز و مدارهای کنترل جریان نیز نشان‌دهنده ساختار یکپارچه DOB است.

ماژول‌های DOB گرد 15 وات با قطر 51 میلی‌متر در همین کلاس برای اتصال به برق 220 ولت AC عرضه می‌شوند و نیازی به درایور خارجی مجزای متداول ندارند.

کد 18V این برد با استفاده از LEDهای High-Voltage خانواده SMD 2835 سازگار است. LEDهای 2835 هجده‌ولتی به‌صورت تجاری تولید می‌شوند و بسته به سازنده، جریان نامی آن‌ها معمولاً در محدوده حدود 50 تا 60 میلی‌آمپر قرار می‌گیرد.

---

مشخصات فنی

مشخصه	مقدار
نوع محصول	ماژول / برد LED
مدل	CY-15W-2B11C-18V
کد PCB	CCC-9425
کد سایز برد	51MM-ERV-A03
فناوری	DOB – Driver On Board
توان نامی	15 وات
ولتاژ ورودی	220V AC
نوع LED	SMD 2835 High Voltage
تعداد LED	22 عدد
آرایش LED	2B11C
ولتاژ درج‌شده برای LED	18V
شکل PCB	گرد
قطر PCB	51 میلی‌متر
ورودی برق	L / N
پل یکسوساز	دارد
مدار کنترل جریان داخلی	دارد
درایور خارجی مجزا	نیاز ندارد
نیاز به هیت‌سینک	بله
دمای رنگ	وابسته به سری تولید
کاربرد	تعمیر و ساخت لامپ و چراغ LED سازگار

---

آرایش 2B11C

این برد دارای:

22 عدد LED

است که به‌صورت یکنواخت در محیط برد قرار گرفته‌اند.

کد:

2B11C

در بردهای LED این کلاس به آرایش دو شاخه شامل مجموعه‌های 11‌تایی مربوط می‌شود. در محصولات روشنایی 15 وات نیز آرایش 2B11C به‌صورت تجاری استفاده شده است.

این نوع آرایش امکان استفاده از LEDهای ولتاژبالا در کنار مدار DOB متصل به برق شهر را فراهم می‌کند.

---

LEDهای SMD 2835 هجده‌ولتی

LEDهای نصب‌شده روی این ماژول از خانواده پکیج‌های کوچک سطح‌نصب مورد استفاده در بردهای روشنایی هستند و کد 18V درج‌شده روی PCB با نسل High-Voltage پکیج SMD 2835 مطابقت دارد.

به‌عنوان نمونه، Bridgelux برای SMD 2835 هجده‌ولتی ولتاژ مستقیم حدود 17 تا 19 ولت را در دیتاشیت رسمی مشخص کرده است.

نمونه‌های تجاری 2835 با مشخصات 18V / حدود 1W نیز با جریان حدود 50 تا 60mA تولید می‌شوند.

---

توان 15 وات

توان نامی درج‌شده روی برد:

15W

است.

این توان برای استفاده در لامپ‌ها و چراغ‌های عمومی با توان متوسط مناسب بوده و از جمله کاربردهای متداول آن می‌توان به تعمیر لامپ‌های LED حبابی و چراغ‌های سقفی سازگار اشاره کرد.

بردهای گرد DOB با قطر 51 میلی‌متر و توان 15 وات نیز به‌صورت مستقیم برای سیستم‌های 220 ولت تولید و عرضه می‌شوند.

---

ورودی 220 ولت AC

این ماژول از ساختار DOB AC استفاده می‌کند.

نقاط:

L = Line

و:

N = Neutral

روی PCB مشخص شده‌اند.

وجود پل یکسوساز و مدارهای کنترل جریان روی خود برد امکان استفاده از محصول بدون درایور LED خارجی مجزا را فراهم می‌کند. نمونه‌های DOB هم‌رده با همین توان و قطر به‌صورت 15W / 220V / 51mm عرضه می‌شوند.

---

فناوری DOB

DOB مخفف:

Driver On Board

است.

در این طراحی، بخش کنترل جریان روی همان بردی قرار می‌گیرد که LEDها روی آن نصب شده‌اند.

این ساختار مزایایی مانند:

• کاهش فضای اشغال‌شده داخل لامپ
• حذف درایور خارجی بزرگ
• سیم‌کشی ساده‌تر
• تعداد کمتر قطعات مجزا
• مناسب تعمیر لامپ‌های LED
• مناسب بدنه‌های کوچک و فشرده

را فراهم می‌کند.

---

پل یکسوساز داخلی

روی برد قطعه DB1 مربوط به بخش Bridge Rectifier یا پل یکسوساز قرار دارد.

وظیفه این بخش، یکسوسازی ولتاژ AC ورودی برای استفاده توسط مدار کنترل جریان و رشته‌های LED است.

این قطعه یکی از اجزای متداول مدارهای DOB متصل به برق شهر محسوب می‌شود.

---

مدار کنترل جریان داخلی

در بخش مرکزی ماژول چند IC و مقاومت تنظیم جریان قرار گرفته است.

وظیفه مدار کنترل جریان:

• تنظیم جریان LEDها
• جلوگیری از افزایش نامناسب جریان
• راه‌اندازی رشته‌های LED
• حفظ عملکرد پایدارتر ماژول

است.

به دلیل وجود این بخش روی PCB، ماژول در طراحی اصلی خود به درایور خارجی جداگانه احتیاج ندارد.

---

قطر 51 میلی‌متر

روی PCB عبارت:

51MM-ERV-A03

چاپ شده است.

بنابراین قطر اسمی این برد:

51 میلی‌متر

است.

این ابعاد در بردهای DOB گرد 15 وات نیز یک سایز رایج محسوب می‌شود و نمونه‌های تجاری 15W/220V با همین قطر وجود دارند.

ابعاد برد هنگام جایگزینی باید با فضای داخلی لامپ و محل نصب PCB قبلی تطبیق داده شود.

---

هیت‌سینک و مدیریت حرارت

ماژول 15 وات هنگام کار گرما تولید می‌کند و برای عملکرد پایدار باید روی سطح فلزی مناسب نصب شود.

استفاده از:

هیت‌سینک یا بدنه آلومینیومی + خمیر حرارتی

برای انتقال گرما توصیه می‌شود.

افزایش بیش از حد دمای LED می‌تواند باعث کاهش:

• شدت نور
• راندمان
• پایداری رنگ
• طول عمر LEDها

شود.
