توضیحات محصول

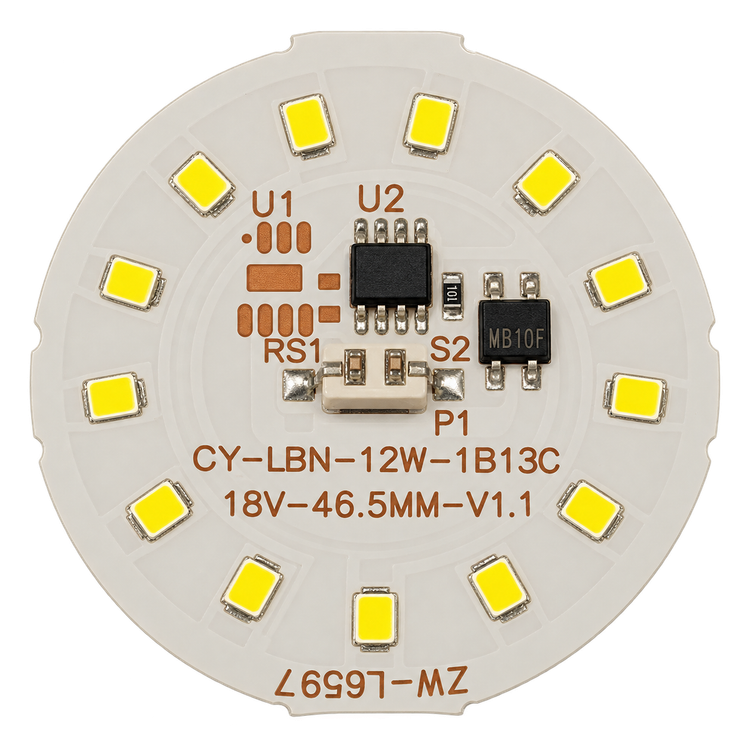

ماژول LED DOB مدل CY-LBN-12W-1B13C-18V یک برد نوردهی گرد با توان نامی 12 وات است که از 13 عدد LED ولتاژبالای SMD 2835 در آرایش 1B13C استفاده می‌کند. قطر برد طبق نوشته مستقیم روی PCB برابر 46.5 میلی‌متر و نسخه برد V1.1 است.

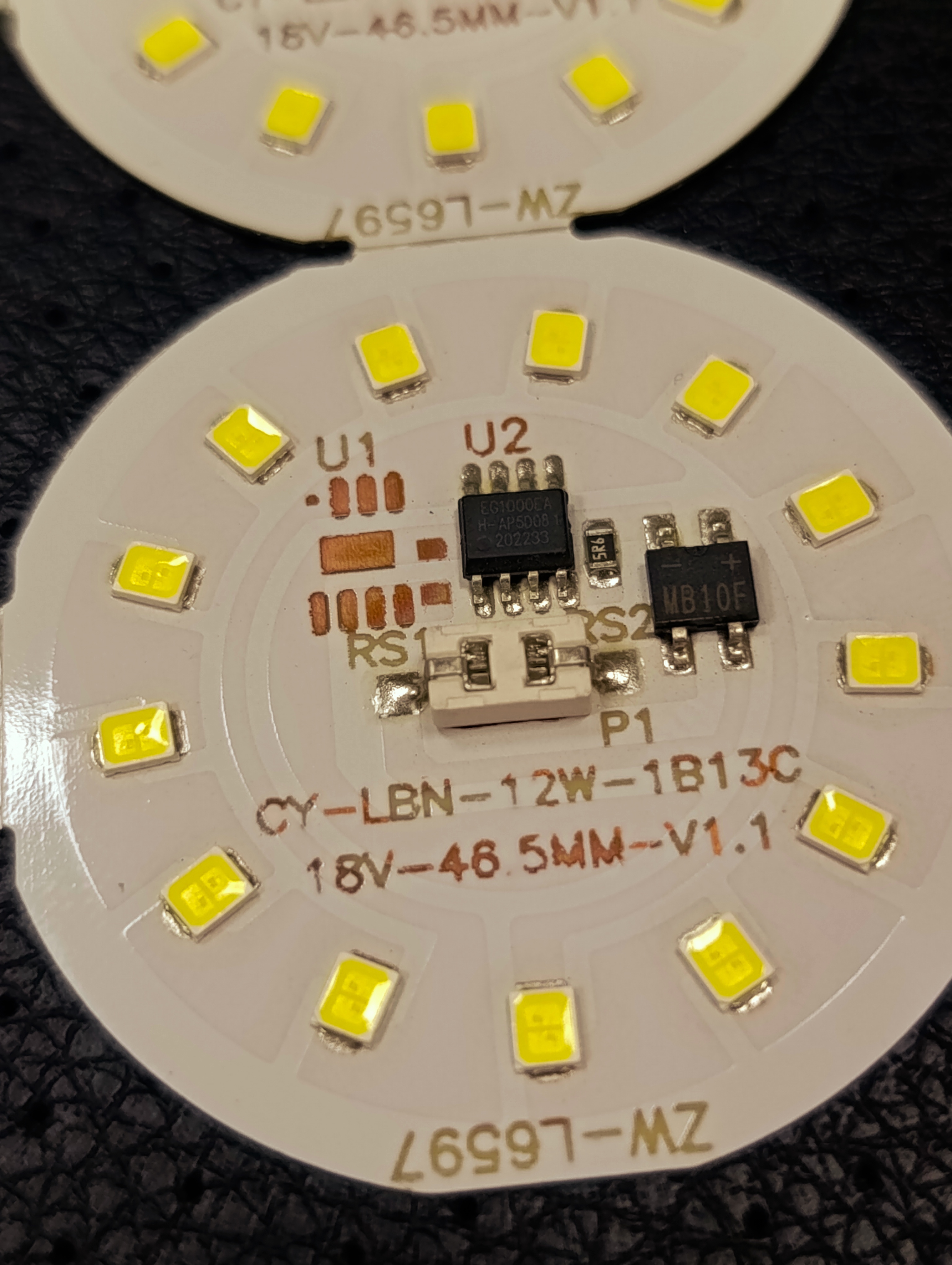

ساختار این محصول از نوع DOB یا Driver On Board بوده و مدار یکسوسازی و کنترل جریان مستقیماً روی همان PCB حامل LEDها قرار گرفته است. روی برد قطعه MB10F نیز دیده می‌شود که یک پل یکسوساز تمام‌موج SMD مخصوص تبدیل AC به DC است؛ دیتاشیت رسمی Diodes Incorporated استفاده از MB10F را برای تجهیزات روشنایی LED نیز ذکر می‌کند.

کد 18V روی PCB با استفاده از LEDهای 2835 ولتاژبالا مطابقت دارد. در دیتاشیت رسمی Bridgelux برای SMD 2835 هجده‌ولتی، ولتاژ مستقیم تیپیک 18V، جریان نامی 50mA و توان تیپیک حدود 0.9W اعلام شده است.

وجود 13 LED هجده‌ولتی در آرایش یک رشته نیز از نظر الکتریکی با توان این برد کاملاً هم‌خوان است؛ 13 چیپ با توان حدود 0.9 وات، در مجموع تقریباً 11.7 وات توان LED ایجاد می‌کنند که با کلاس نامی 12W برد سازگار است.

---

مشخصات فنی

مشخصه	مقدار
نوع محصول	ماژول / برد LED
مدل	CY-LBN-12W-1B13C
نسخه	V1.1
کد کامل روی برد	CY-LBN-12W-1B13C / 18V-46.5MM-V1.1
فناوری	DOB – Driver On Board
توان نامی	12 وات
نوع LED	SMD 2835 High Voltage
تعداد LED	13 عدد
آرایش LED	1B13C
ولتاژ نامی هر LED	حدود 18V
جریان متداول چیپ 18V 2835	حدود 50mA
قطر برد	46.5 میلی‌متر
شکل PCB	گرد
نوع ورودی	AC برق شهر
کلاس ولتاژ ورودی	220V AC
پل یکسوساز	MB10F
مدار کنترل جریان داخلی	دارد
درایور خارجی مجزا	نیاز ندارد
هیت‌سینک / سطح انتقال حرارت	لازم است
کاربرد	تعمیر و ساخت لامپ LED سازگار

---

آرایش 1B13C

کد درج‌شده روی ماژول:

1B13C

به ساختار یک شاخه شامل 13 LED اشاره دارد.

بردهای LED با آرایش 1B13C و پکیج 2835 به‌صورت تجاری برای منابع روشنایی LED تولید می‌شوند و داده‌های تجاری نیز PCBهای 2835 با عنوان DOB1B13C را ثبت کرده‌اند.

در یک کاتالوگ فنی روشنایی نیز لامپ 12 وات با آرایش 1B13C و LEDهای 2835 به‌عنوان یک پیکربندی واقعی برای لامپ‌های AC ثبت شده است.

---

LEDهای SMD 2835 هجده‌ولتی

روی PCB عبارت:

18V

درج شده است.

نسخه‌های High-Voltage از SMD 2835 واقعاً با ولتاژ نامی 18 ولت تولید می‌شوند. Bridgelux برای این کلاس LED مشخصات زیر را اعلام کرده است:

Forward Voltage: 17 تا 19V، مقدار تیپیک 18V
Nominal Current: 50mA
Typical Power: حدود 0.9W



این مشخصات با طراحی 13‌چیپی و توان کلی 12 وات این برد هم‌خوانی بسیار خوبی دارد.

---

توان 12 وات

توان نامی درج‌شده در مدل PCB:

12W

است.

با فرض مشخصات تیپیک LED هجده‌ولتی 2835:

13 × 18V × 0.05A ≈ 11.7W

که از نظر الکتریکی با توان نامی 12 وات کاملاً سازگار است. این تطبیق یکی از نشانه‌های مهم صحیح‌بودن شناسایی LEDهای برد به‌عنوان کلاس 18 ولتی است. مشخصات 18V/50mA/0.9W از دیتاشیت رسمی Bridgelux گرفته شده است.

---

قطر 46.5 میلی‌متر

روی برد عبارت:

46.5MM

چاپ شده است.

بنابراین قطر اسمی این PCB:

46.5 میلی‌متر

است.

بردهای DOB لامپ 12 وات در همین کلاس ابعادی نیز به‌صورت صنعتی با قطر حدود 46.4 تا 46.5 میلی‌متر تولید می‌شوند. داده‌های تجاری تولید انبوه، بردهای A65 دوازده‌وات را با اندازه 46.4 و 46.5 میلی‌متر ثبت کرده‌اند.

---

فناوری DOB

Driver On Board به ساختاری گفته می‌شود که مدار راه‌انداز LED مستقیماً روی PCB نوردهی قرار گرفته باشد.

در این برد، علاوه بر LEDها، پل یکسوساز و IC کنترل جریان نیز روی همان صفحه نصب شده‌اند. بنابراین برای طراحی اصلی این ماژول نیازی به درایور LED خارجی حجیم وجود ندارد.

ساختار DOB باعث کاهش فضای اشغال‌شده داخل لامپ، ساده‌تر شدن سیم‌کشی و امکان استفاده در بدنه‌های کوچک‌تر می‌شود.

---

پل یکسوساز MB10F

قطعه‌ای با مارک:

MB10F

روی PCB نصب شده است.

MB10F یک Bridge Rectifier تمام‌موج SMD است که وظیفه تبدیل ولتاژ AC به DC را بر عهده دارد. نسخه رسمی Diodes Incorporated دارای تحمل ولتاژ معکوس تا 1000V و جریان یکسوشده متوسط 0.8A است و کاربرد آن در LED Lighting صراحتاً ذکر شده است.

وجود این قطعه یکی از نشانه‌های واضح ساختار مستقیم AC این ماژول است.

---

مدار کنترل جریان داخلی

در بخش مرکزی PCB یک IC کنترل و قطعات تنظیم جریان قرار گرفته‌اند.

وظیفه این بخش کنترل جریان عبوری از رشته LEDهاست تا LEDهای ولتاژبالا با جریان مناسب کار کنند.

به دلیل قرارگیری مدار کنترل روی خود ماژول، برد در گروه Driver-on-Board قرار می‌گیرد.

---

طراحی برای برق شهر

با توجه به آرایش 13 LED هجده‌ولتی، پل یکسوساز MB10F و ساختار DOB، این برد در کلاس ماژول‌های مستقیم برق شهر 220V AC قرار دارد.

مجموع ولتاژ اسمی رشته LED برابر است با:

13 × 18V ≈ 234V DC

که برای کار پس از یکسوسازی برق 220 ولت AC مناسب است.

بردهای 12 وات 1B13C مشابه نیز در منابع صنعتی با ورودی‌های برق شهر در محدوده تقریبی 175 تا 265 ولت AC استفاده می‌شوند.

---

مدیریت حرارت

اگرچه توان این برد 12 وات است، تمام این انرژی در سطحی با قطر تنها 46.5 میلی‌متر متمرکز می‌شود.

بنابراین برد باید به:

بدنه فلزی، صفحه آلومینیومی یا هیت‌سینک مناسب

متصل شود.

استفاده از یک لایه نازک خمیر حرارتی بین پشت PCB و سطح فلزی باعث بهبود انتقال گرما و کاهش دمای LEDها می‌شود.

دمای بالا می‌تواند باعث افت نور، تغییر رنگ نور و کاهش طول عمر LED شود.
