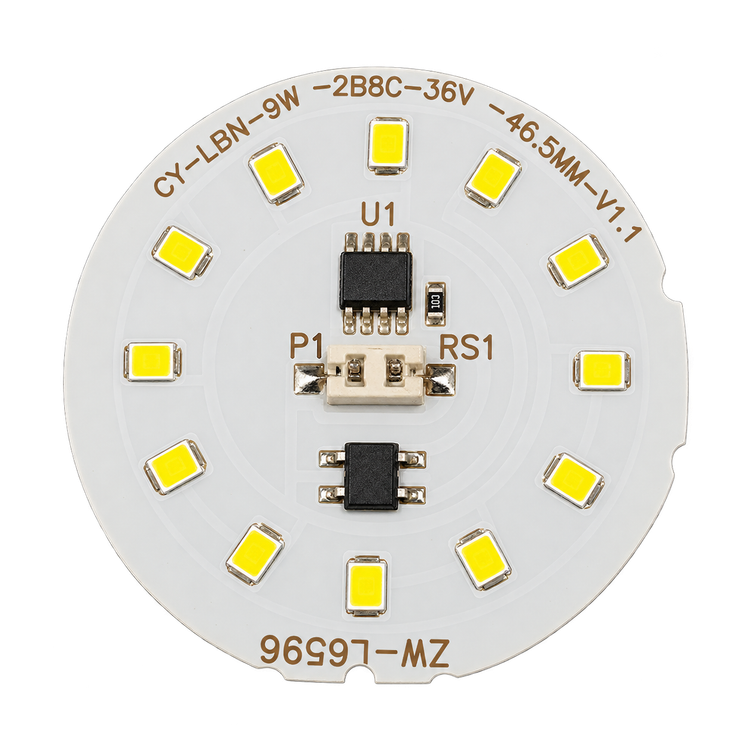

ماژول LED DOB گرد 9 وات SMD 2835 مدل CY-LBN-9W-2B6C-36V قطر 46.5 میلیمتر
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول

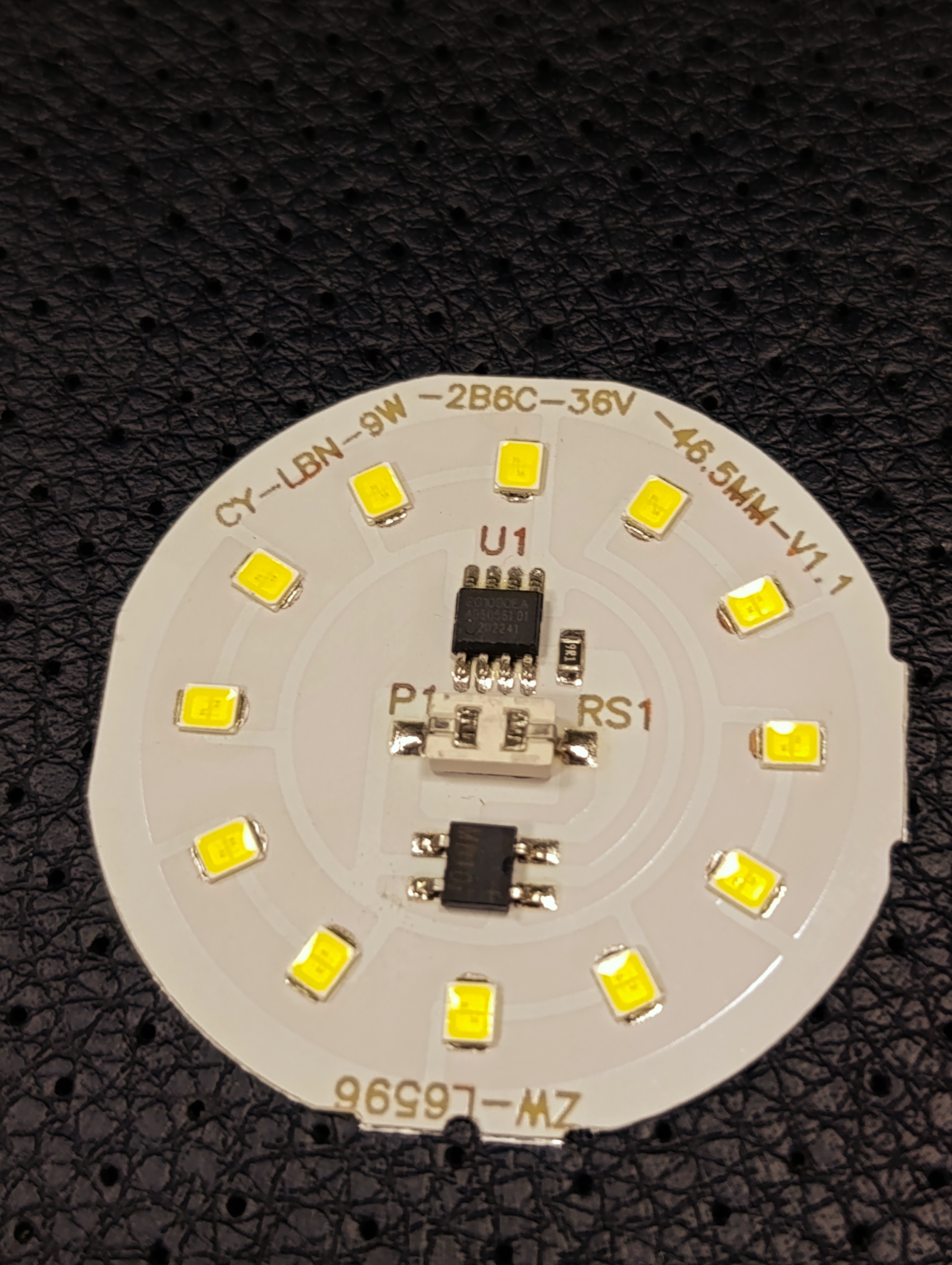

ماژول LED DOB مدل CY-LBN-9W-2B6C-36V یک برد نوردهی گرد با توان نامی 9 وات و قطر 46.5 میلیمتر است که از 12 عدد LED ولتاژبالای SMD در آرایش 2B6C استفاده میکند. مدار راهانداز و کنترل جریان روی خود PCB قرار گرفته و این ماژول برای تعمیر یا ساخت لامپهای LED سازگار با ساختار DOB مناسب است.
عبارت کامل درجشده روی برد:
CY-LBN-9W-2B6C-36V-46.5MM-V1.1
است و اطلاعات اصلی شامل توان 9 وات، آرایش 2B6C، کلاس ولتاژی 36 ولت LEDها و قطر 46.5 میلیمتری PCB را مشخص میکند.
در نامگذاری رایج بردهای LED، 2B6C به دو شاخه موازی شامل شش LED سری اشاره دارد؛ بنابراین مجموع LEDهای برد برابر با 12 عدد است. این تفسیر با تعداد واقعی LEDهای قابل مشاهده روی برد نیز مطابقت دارد.
ماژولهای DOB دایرهای 9 وات با قطر حدود 46.4 تا 46.5 میلیمتر بهطور گسترده در لامپهای LED کلاس A60 استفاده میشوند و نمونههای 9W با همین فرمفاکتور در دادههای تجاری صنعت روشنایی ثبت شدهاند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | ماژول / برد LED |
| مدل | CY-LBN-9W-2B6C-36V |
| نسخه PCB | V1.1 |
| فناوری | DOB – Driver On Board |
| توان نامی | 9 وات |
| نوع LED | SMD 2835 High Voltage |
| تعداد LED | 12 عدد |
| آرایش LED | 2B6C |
| کلاس ولتاژ LED | 36V |
| قطر برد | 46.5 میلیمتر |
| شکل PCB | گرد |
| ورودی برق | AC برق شهر |
| ولتاژ کاری مجموعه | کلاس 220V AC |
| مدار کنترل جریان داخلی | دارد |
| مدار یکسوساز داخلی | دارد |
| درایور خارجی مجزا | نیاز ندارد |
| نیاز به هیتسینک | دارد |
| کاربرد | تعمیر و ساخت لامپ LED سازگار |
آرایش 2B6C
آرایش الکتریکی این برد:
2B6C
است.
در نامگذاری متداول بردهای LED، این ساختار به:
2 شاخه موازی × 6 LED سری
اشاره دارد و بنابراین تعداد کل LEDها:
2 × 6 = 12 LED
است.
تقسیم LEDها میان دو شاخه موازی امکان توزیع جریان و توان را میان دو مسیر فراهم میکند.
LEDهای 36 ولتی
روی PCB عبارت:
36V
درج شده است.
LEDهای High-Voltage در پکیج SMD 2835 واقعاً در نسخههای 36 ولتی تولید میشوند. Bridgelux برای SMD 2835 یکوات 36V محصول رسمی دارد و سازندگان دیگر نیز نسخههای 2835 با مشخصات تقریبی 36V / 30mA / 1W تولید میکنند.
در این برد، جریان کاری واقعی توسط مدار DOB تعیین میشود و ممکن است LEDها پایینتر از حداکثر توان نامی خود راهاندازی شوند.
توان 9 وات
توان نامی درجشده روی PCB:
9W
است.
با وجود 12 LED روی برد، متوسط سهم توان هر LED در توان کل برد حدود:
0.75 وات
خواهد بود.
این عدد یک تقسیم توان تقریبی است و مقدار دقیق هر LED به جریان تنظیمشده توسط مدار کنترل و مشخصات واقعی چیپ بستگی دارد.
فناوری DOB
DOB مخفف:
Driver On Board
است.
در این فناوری مدار لازم برای راهاندازی LEDها روی همان برد نوردهی قرار میگیرد و معمولاً نیازی به درایور خارجی مجزای بزرگ وجود ندارد.
مزایای این ساختار شامل:
- کاهش حجم مدار داخل لامپ
- کاهش سیمکشی
- تعداد کمتر قطعات مجزا
- نصب سادهتر
- مناسب بدنههای فشرده
- مناسب تعمیر لامپهای LED
است.
مدار کنترل جریان داخلی
روی بخش مرکزی PCB یک IC با علامت:
U1
و قطعات جانبی تنظیم جریان مشاهده میشود.
این بخش وظیفه کنترل جریان عبوری از شاخههای LED را بر عهده دارد و باعث میشود LEDها با جریان کنترلشدهتری نسبت به اتصال مستقیم به منبع تغذیه کار کنند.
مدار یکسوساز داخلی
در قسمت پایین مرکز برد یک قطعه چهارپایه مربوط به بخش یکسوسازی قرار دارد.
وجود یکسوساز در کنار مدار کنترل جریان، ساختار برد را برای کار در مجموعههای DOB متصل به برق AC تکمیل میکند.
در این نوع طراحی، برق AC ابتدا یکسو شده و سپس مدار کنترل جریان، تغذیه رشتههای LED را مدیریت میکند.
سازگاری با برق 220 ولت
آرایش 2B6C به همراه LEDهای کلاس 36V باعث میشود ولتاژ هر شاخه تقریباً برابر باشد با:
6 × 36V = حدود 216V
این ساختار از نظر الکتریکی با طراحی ماژولهای DOB برای برق شهری 220 ولت سازگار است.
بردهای DOB نهوات با قطر حدود 46.4 میلیمتر نیز در صنعت بهعنوان برد لامپ A60 عرضه میشوند.
قطر 46.5 میلیمتر
قطر درجشده روی برد:
46.5MM
است.
این اندازه یکی از فرمفاکتورهای رایج در بردهای لامپ LED توان پایین و متوسط محسوب میشود.
برای نمونه، بردهای DOB لامپ A60 9W با قطر حدود 46.4 میلیمتر بهصورت تجاری تولید میشوند.
مناسب لامپهای A60 سازگار
به دلیل توان 9 وات و قطر حدود 46.5 میلیمتر، این برد میتواند برای تعمیر بسیاری از لامپهای حبابی کلاس:
A60
مناسب باشد؛ مشروط بر اینکه ابعاد بدنه، نحوه نصب، ولتاژ، توان و سیستم دفع حرارت لامپ قبلی با این ماژول مطابقت داشته باشد.
هیتسینک و دفع حرارت
ماژول باید هنگام استفاده روی:
بدنه فلزی یا هیتسینک مناسب
نصب شود.
استفاده از خمیر حرارتی میان پشت PCB و سطح آلومینیومی باعث بهبود انتقال حرارت میشود.
گرمای بیش از حد میتواند موجب:
- افت شدت نور
- کاهش راندمان
- تغییر تدریجی رنگ نور
- کاهش طول عمر LEDها
- آسیب به مدار کنترل
شود.
کاربردها
این ماژول برای موارد زیر مناسب است:
- تعمیر لامپ LED
- تعمیر لامپ حبابی
- تعویض برد LED سوخته
- لامپهای A60 سازگار
- چراغهای سقفی کوچک
- چراغهای دیواری
- ساخت منابع روشنایی 9 وات
- پروژههای روشنایی DOB
- جایگزینی بردهای هماندازه و همتوان
راهنمای انتخاب برای جایگزینی
برای جایگزینی با برد قبلی بهتر است موارد زیر مطابقت داشته باشند:
- توان 9 وات
- قطر حدود 46.5 میلیمتر
- ساختار DOB
- آرایش الکتریکی سازگار
- ورودی برق شهری
- محل اتصال سیمها
- فضای داخلی لامپ
- ظرفیت دفع حرارت بدنه
تطابق قطر برد بهتنهایی برای انتخاب قطعه جایگزین کافی نیست.
نکات ایمنی
- این برد در گروه ماژولهای برق شهری قرار دارد.
- مدار از برق شهر ایزوله نیست.
- برد در حالت روشن نباید لمس شود.
- نصب و تعمیر فقط در حالت قطع کامل برق انجام شود.
- اتصالات ورودی باید کاملاً عایق شوند.
- استفاده از سطح فلزی مناسب برای دفع حرارت ضروری است.
- برد نباید در دسترس مستقیم کاربر قرار گیرد.
- تعمیر و نصب توسط فرد آشنا با برق شهری توصیه میشود.
نقد و بررسی ماژول LED CY-LBN-9W-2B6C-36V
CY-LBN-9W-2B6C-36V یک برد DOB فشرده برای منابع روشنایی 9 وات است که از 12 LED ولتاژبالا در ساختار دو شاخهای استفاده میکند.
آرایش 2B6C در نامگذاری رایج به دو مسیر موازی متشکل از شش LED سری اشاره دارد که با تعداد 12 LED قابل مشاهده روی PCB کاملاً مطابقت دارد.
کد 36V نیز با LEDهای واقعی SMD 2835 High-Voltage موجود در صنعت روشنایی همخوانی دارد. نمونههای رسمی 2835 با ولتاژ 36V و توان حدود یک وات توسط تولیدکنندگان مختلف عرضه میشوند.
ابعاد 46.5 میلیمتری نیز یک مزیت مهم برای تعمیر لامپهای حبابی کوچک محسوب میشود؛ بردهای تجاری A60 نهوات با قطر تقریباً مشابه 46.4 میلیمتر در تولید انبوه استفاده میشوند.
وجود مدار کنترل و یکسوسازی روی خود PCB باعث میشود نیاز به درایور خارجی حجیم کاهش پیدا کند، اما از طرف دیگر، اتصال مستقیم مدار به برق شهر باعث میشود رعایت عایقکاری و اصول ایمنی اهمیت زیادی داشته باشد.
مزایا
- توان نامی 9 وات
- مدل دقیق CY-LBN-9W-2B6C-36V
- نسخه PCB V1.1
- 12 عدد LED
- آرایش 2B6C
- LEDهای High-Voltage
- کلاس ولتاژ 36V
- پکیج SMD 2835
- قطر 46.5 میلیمتر
- فناوری DOB
- مدار کنترل جریان داخلی
- مدار یکسوساز داخلی
- عدم نیاز به درایور خارجی حجیم
- مناسب تعمیر لامپ LED
- مناسب بسیاری از بدنههای A60 سازگار
نکات قابل توجه
- مدار با برق شهر کار میکند.
- برد از برق شهری ایزوله نیست.
- استفاده از هیتسینک یا بدنه فلزی مناسب ضروری است.
