فن و هیتسینک پردازنده GATE مخصوص Intel LGA775 با کانکتور 4 پین PWM
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول

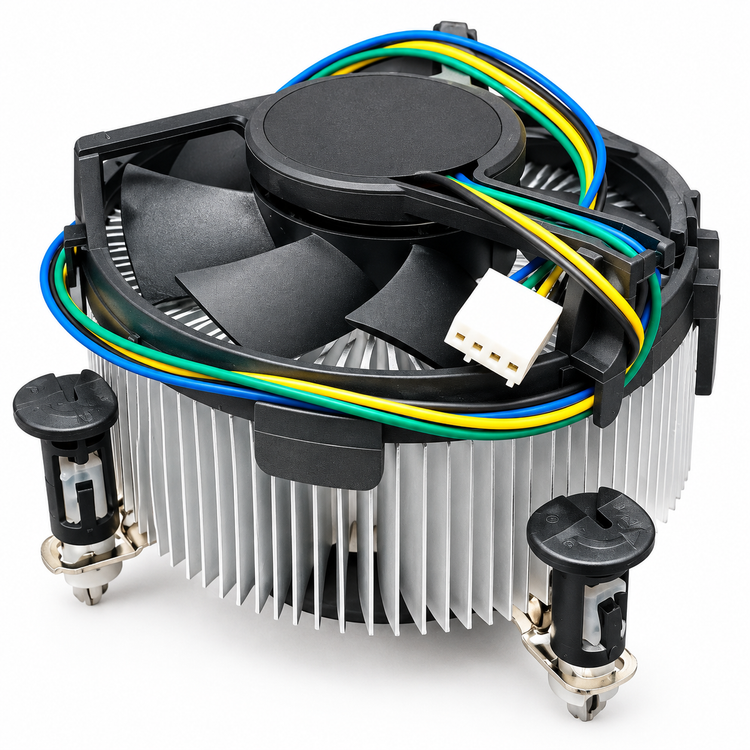

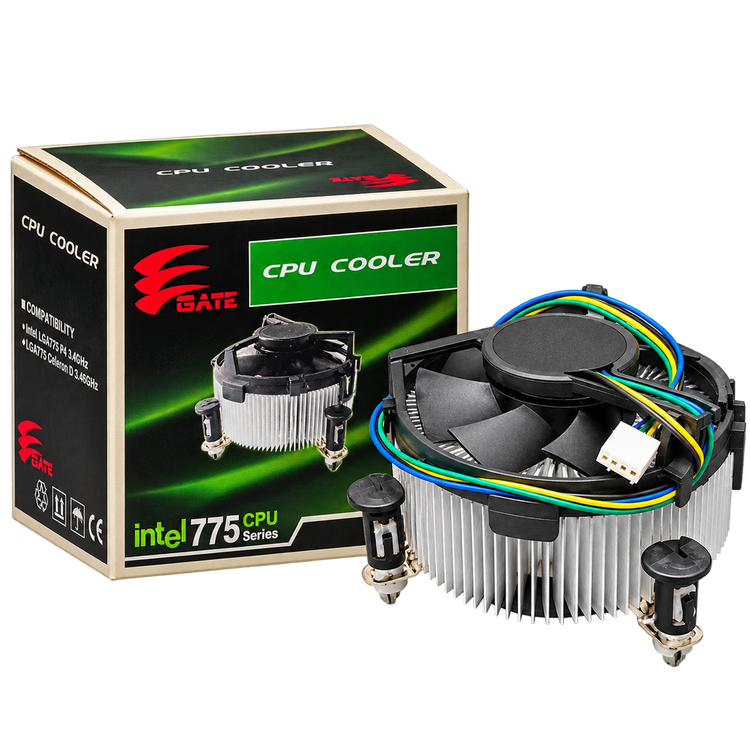

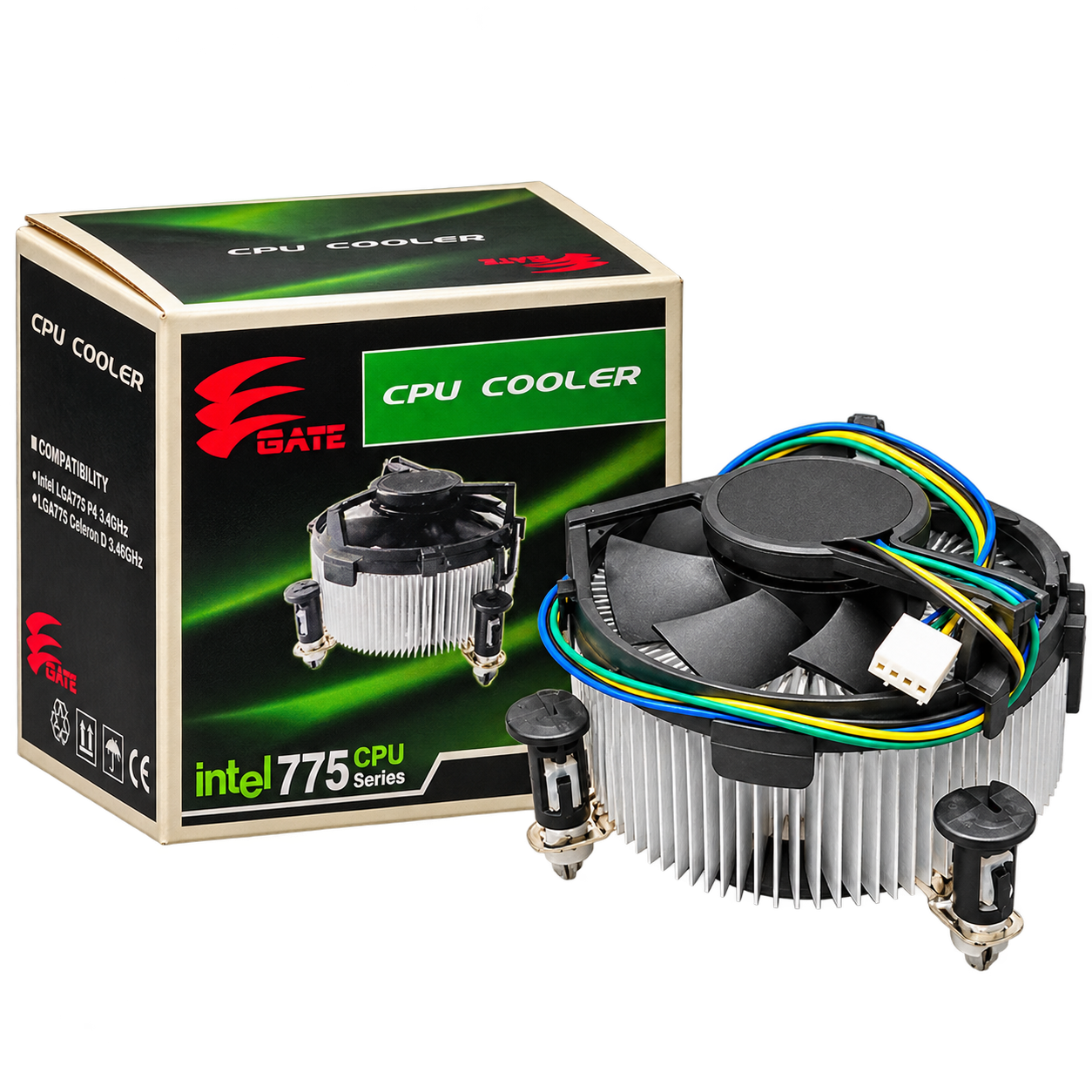

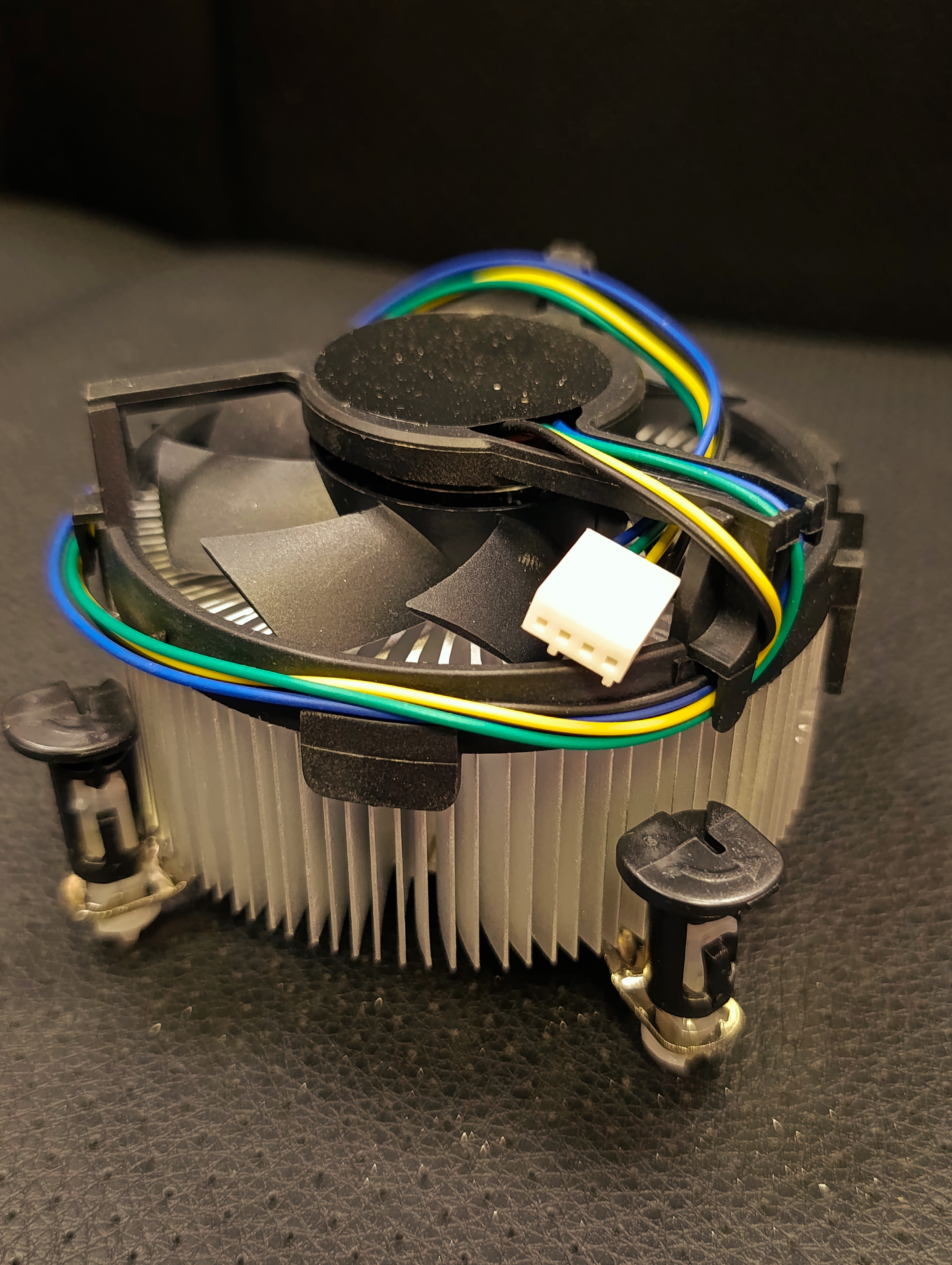

GATE CPU Cooler Intel 775 Series یک مجموعه فن و هیتسینک بادی مخصوص مادربردها و پردازندههای مبتنی بر سوکت Intel LGA775 است. این خنککننده از یک هیتسینک آلومینیومی پرهای، فن مرکزی و سیستم نصب چهارپایه Push-Pin تشکیل شده و بدون نیاز به براکت پیچیده روی مادربردهای سازگار نصب میشود.

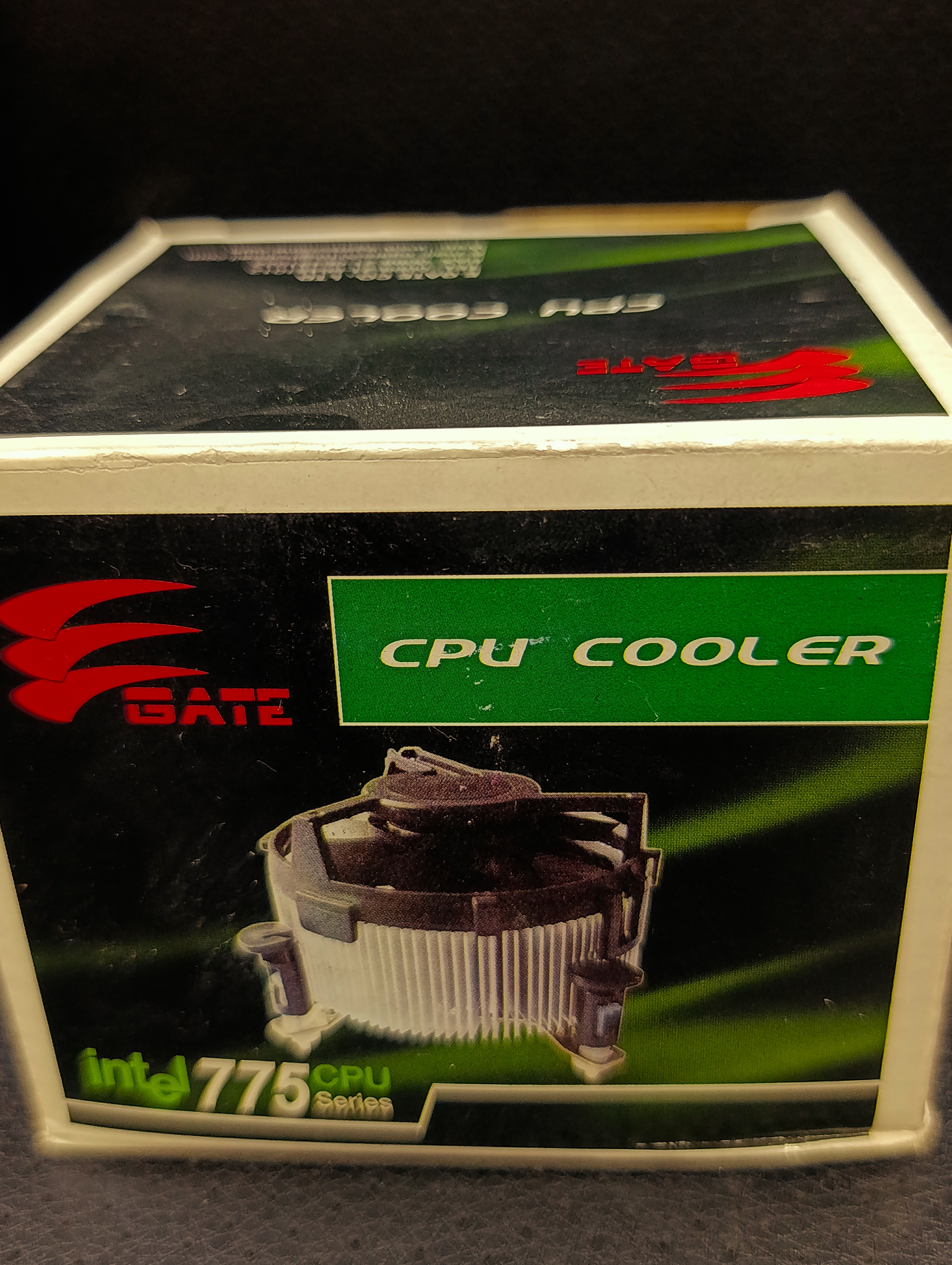

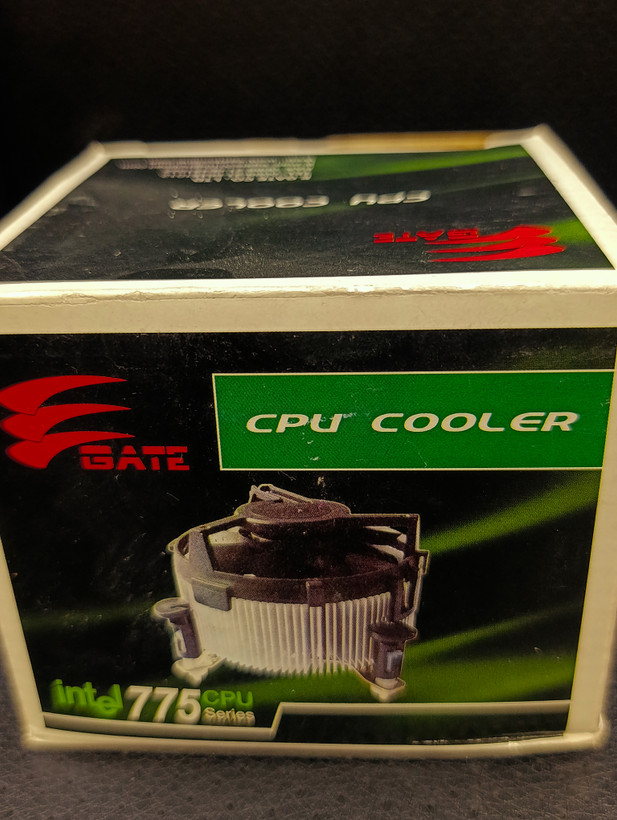

طبق اطلاعات درجشده روی جعبه محصول، این کولر برای پردازندههای Intel Pentium 4 روی سوکت LGA775 تا فرکانس 3.4GHz و Intel Celeron D روی LGA775 تا 3.46GHz معرفی شده است.
فن این محصول دارای کابل چهار سیمه و کانکتور 4-Pin CPU Fan است. در استاندارد خنککنندههای چهار سیمه Intel، چهار اتصال شامل تغذیه، زمین، سیگنال دور فن و کنترل PWM است و مادربردهای سازگار میتوانند سرعت فن را متناسب با دما کنترل کنند.
طراحی ساده، ابعاد جمعوجور و سیستم نصب استاندارد LGA775 باعث شده این محصول برای تعمیر و احیای سیستمهای قدیمی، کامپیوترهای اداری و مادربردهای نسل Pentium 4 و Celeron D گزینهای کاربردی باشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | فن و هیتسینک CPU |
| برند | GATE |
| سری | Intel 775 CPU Series |
| نوع خنککننده | بادی |
| سوکت اصلی | Intel LGA775 |
| پردازنده درجشده روی جعبه | Intel Pentium 4 LGA775 |
| حداکثر فرکانس درجشده برای P4 | 3.4GHz |
| پردازنده درجشده روی جعبه | Intel Celeron D LGA775 |
| حداکثر فرکانس درجشده برای Celeron D | 3.46GHz |
| جنس هیتسینک | آلومینیوم |
| طراحی هیتسینک | پرهای / شعاعی |
| تعداد پایه نصب | 4 عدد |
| مکانیزم نصب | Push-Pin |
| کانکتور فن | 4 پین |
| قابلیت کنترل دور | PWM در مادربردهای سازگار |
| برق فن | از هدر CPU_FAN مادربرد |
| نیاز به برق Molex جداگانه | خیر |
| مناسب برای | سیستمهای دسکتاپ LGA775 سازگار |
سوکت Intel LGA775
این کولر برای:
Intel Socket LGA775
طراحی شده است.
LGA775 یکی از سوکتهای دسکتاپ قدیمی Intel است که در نسلهای مختلف پردازندههایی مانند Pentium 4، Pentium D، Celeron و خانواده Core 2 مورد استفاده قرار گرفته است. Intel نیز در مستندات رسمی خود پردازندههای Pentium 4، Pentium D، Celeron و Core 2 را در میان خانوادههای استفادهکننده از LGA775 فهرست کرده است.
با این حال، مشخصات درجشده روی جعبه همین خنککننده GATE بهطور مشخص Pentium 4 و Celeron D را ذکر میکند؛ بنابراین برای استفاده با پردازندههای پرمصرفتر LGA775 باید توان حرارتی پردازنده و ظرفیت خنککنندگی کولر بررسی شود.
سازگار با Pentium 4

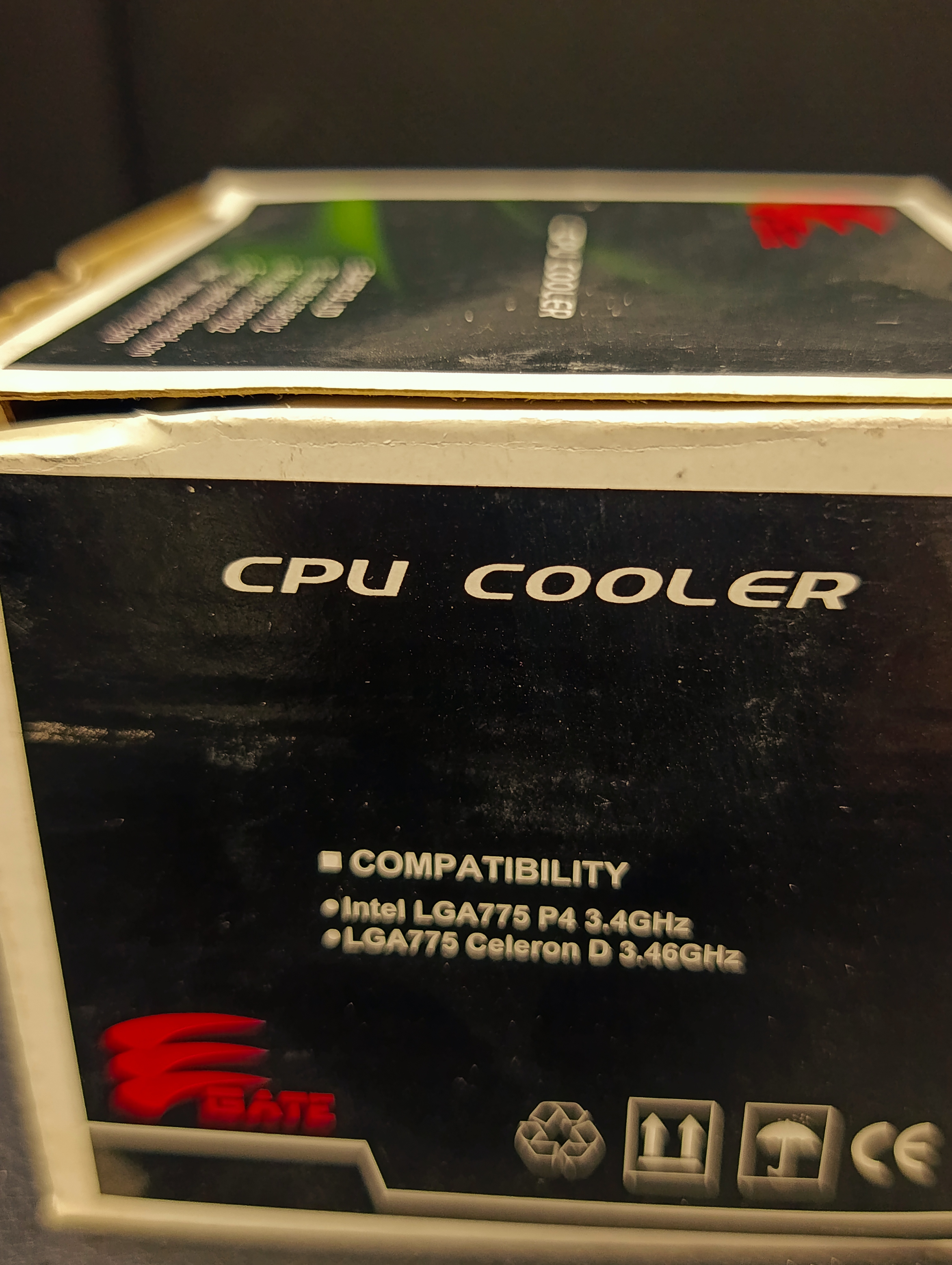

روی بستهبندی محصول عبارت:
Intel LGA775 P4 3.4GHz
درج شده است.
بنابراین یکی از کاربردهای اصلی این فن، خنککردن پردازندههای:
Intel Pentium 4 – LGA775
تا کلاس فرکانسی درجشده روی بستهبندی است.
این نسل از پردازندهها در بسیاری از کامپیوترهای رومیزی، اداری و صنعتی قدیمی استفاده شدهاند.
سازگار با Celeron D
دومین مورد سازگاری درجشده روی بستهبندی:
LGA775 Celeron D 3.46GHz
است.
بنابراین این کولر برای سیستمهای مبتنی بر:
Intel Celeron D LGA775
نیز طراحی شده است.
هیتسینک آلومینیومی
قسمت اصلی دفع حرارت محصول از یک:
هیتسینک آلومینیومی پرهای
تشکیل شده است.
آلومینیوم به دلیل وزن پایین و رسانایی حرارتی مناسب بهطور گسترده در خنککنندههای پردازنده استفاده میشود.
پرههای متعدد هیتسینک سطح تماس بیشتری با جریان هوا ایجاد میکنند و فن هوای خنک را از میان این پرهها عبور میدهد تا گرمای منتقلشده از سطح CPU دفع شود.
فن مرکزی
فن در قسمت بالای هیتسینک نصب شده و هوا را مستقیماً به سمت پرههای آلومینیومی هدایت میکند.
این نوع طراحی مشابه ساختار متداول خنککنندههای استاندارد LGA775 است و مزیت آن ابعاد نسبتاً کوچک و جریان هوای مستقیم روی هیتسینک و اطراف سوکت CPU است.
کانکتور 4 پین CPU Fan
این محصول دارای کانکتور:
4-Pin
است.
Intel در دستور نصب رسمی خنککنندههای LGA775، اتصال کابل چهار سیمه فن به هدر 4-Pin CPU Fan مادربرد را مشخص کرده است.
ساختار چهار سیمه معمولاً شامل:
- GND
- +12V
- Tachometer
- PWM Control
است. Intel نیز در راهنمای حرارتی Pentium 4 LGA775 همین ساختار چهارپین شامل +12V، GND، سیگنال دور و PWM را مستند کرده است.
قابلیت PWM
در مادربردهایی که کنترل PWM را پشتیبانی میکنند، سرعت فن میتواند بر اساس:
- دمای CPU
- تنظیمات BIOS
- کنترلر فن مادربرد
تغییر کند.
در نتیجه، فن لازم نیست همیشه با حداکثر دور کار کند و مادربرد میتواند در شرایط بار سبک، دور آن را کاهش دهد.
پشتیبانی عملی این قابلیت به مادربرد و تنظیمات BIOS بستگی دارد.
نصب Push-Pin
خنککننده GATE از سیستم نصب:
4-Pin Push-Pin
استفاده میکند.
چهار پایه پلاستیکی در اطراف هیتسینک داخل سوراخهای مخصوص LGA775 روی مادربرد قرار میگیرند و با فشار قفل میشوند.
Intel برای نصب خنککنندههای LGA775 نیز همین روش را توضیح داده و تأکید میکند هر چهار اتصال باید کاملاً قفل شوند؛ نصب ناقص یکی از پایهها میتواند تماس صحیح هیتسینک و پردازنده را مختل کند.
نصب بدون بکپلیت جداگانه
سیستم Push-Pin این کولر بهگونهای طراحی شده که در مادربردهای استاندارد LGA775، نصب از روی برد انجام شود و برای نصب معمول به بکپلیت پیچشونده جداگانه نیاز نداشته باشد.
این موضوع تعویض کولر را در سیستمهای قدیمی سادهتر میکند.
استفاده از خمیر حرارتی
بین پردازنده و سطح زیرین هیتسینک باید از:
Thermal Paste / خمیر حرارتی
استفاده شود.
وظیفه خمیر حرارتی پرکردن ناهمواریهای بسیار کوچک میان سطح CPU و هیتسینک و بهبود انتقال گرما است.
Intel نیز در دستورالعمل رسمی LGA775 استفاده از ماده رابط حرارتی یا TIM میان پردازنده و هیتسینک را بخشی از نصب صحیح معرفی کرده است.
نحوه نصب
برای نصب صحیح:
- سیستم خاموش و کابل برق جدا شود.
- سطح CPU و هیتسینک تمیز شود.
- مقدار مناسب خمیر حرارتی روی CPU اعمال شود.
- چهار پایه کولر مقابل سوراخهای LGA775 قرار گیرند.
- پایهها بهصورت متقاطع فشار داده شوند تا قفل شوند.
- اتصال هر چهار پایه بررسی شود.
- کانکتور چهارپین فن به هدر CPU_FAN مادربرد متصل شود.
- پس از روشنشدن سیستم، کارکرد فن و دمای CPU بررسی شود.
Intel نیز برای خنککنندههای LGA775 توصیه میکند بعد از نصب، هر چهار پایه با کشیدن آرام بررسی شوند تا از قفلشدن صحیح آنها اطمینان حاصل شود.
مناسب تعمیر سیستمهای قدیمی
این کولر برای تعمیر و راهاندازی مجدد بسیاری از کامپیوترهای قدیمی مبتنی بر LGA775 مناسب است، از جمله سیستمهایی که کولر اصلی آنها:
- خراب شده است
- فن آن از کار افتاده است
- پایههای آن شکستهاند
- صدای غیرعادی ایجاد میکند
- هیتسینک آن آسیب دیده است
کاربردها
فن CPU GATE LGA775 برای موارد زیر مناسب است:
- سیستمهای Intel Pentium 4 LGA775
- سیستمهای Intel Celeron D LGA775
- تعمیر کامپیوترهای قدیمی
- سیستمهای اداری
- کیسهای خانگی قدیمی
- سیستمهای آموزشی
- سیستمهای POS و صنعتی قدیمی
- جایگزینی کولر معیوب LGA775
- پروژههای بازسازی سختافزار قدیمی
سازگاری با سایر CPUهای LGA775
خانواده LGA775 علاوه بر Pentium 4 و Celeron D شامل پردازندههای دیگری مانند Pentium D و Core 2 نیز بوده است.
با این حال، برای این مدل مشخص GATE، جعبه محصول تنها سازگاری با:
Pentium 4 تا 3.4GHz
Celeron D تا 3.46GHz
را اعلام کرده است.
بنابراین برای استفاده با Core 2 Duo، Core 2 Quad، Pentium D یا پردازندههای دیگر، توان حرارتی پردازنده باید پیش از استفاده بررسی شود.
نکات مهم پیش از خرید
- این کولر مخصوص سوکت LGA775 است.
- قبل از خرید، مدل سوکت مادربرد بررسی شود.
- کانکتور فن از نوع چهارپین است.
- سیستم نصب چهارپایه Push-Pin دارد.
- روی جعبه سازگاری با Pentium 4 و Celeron D درج شده است.
نقد و بررسی فن CPU GATE Intel LGA775
GATE Intel 775 CPU Cooler یک خنککننده ساده و کلاسیک برای سیستمهای قدیمی Intel است که از ساختار آشنای فن مرکزی، هیتسینک آلومینیومی و چهار پایه Push-Pin استفاده میکند.
مهمترین مزیت آن سازگاری مستقیم با استاندارد نصب LGA775 است. Intel نیز برای خنککنندههای این سوکت استفاده از چهار اتصال Push-Pin و کابل چهار سیمه متصل به هدر CPU_FAN را مستند کرده است.
هیتسینک آلومینیومی وزن نسبتاً کمی دارد و تعداد زیاد پرهها سطح تبادل حرارتی مناسبی ایجاد میکند. اتصال چهارپین نیز در مادربردهای سازگار امکان کنترل PWM سرعت فن را فراهم میکند؛ ساختار استاندارد چهارپین Intel شامل تغذیه 12 ولت، زمین، Tachometer و PWM است.
از نظر سازگاری پردازنده، خود بستهبندی محصول Pentium 4 تا 3.4GHz و Celeron D تا 3.46GHz را مشخص میکند. هرچند LGA775 میزبان خانوادههای بیشتری از پردازندههای Intel بوده است، انتخاب این کولر برای CPUهای دیگر باید بر اساس توان حرارتی آنها انجام شود. Intel خانوادههای Pentium 4، Pentium D، Celeron و Core 2 را در میان پردازندههای LGA775 فهرست کرده است.
مزایا
- برند GATE
- مخصوص Intel LGA775
- هیتسینک آلومینیومی
- طراحی پرهای مناسب دفع حرارت
- فن مرکزی
- کانکتور چهارپین CPU Fan
- قابلیت PWM در مادربرد سازگار
- چهار پایه Push-Pin
- نصب بدون براکت پیچیده
- مناسب Pentium 4
- مناسب Celeron D
- مناسب تعمیر سیستمهای قدیمی
- ابعاد جمعوجور
- بدون نیاز به برق Molex مجزا
نکات قابل توجه
- مخصوص سوکت LGA775 است.
- برای سوکتهای LGA115x، LGA1200، LGA1700 و سایر سوکتها طراحی نشده است.
- سازگاری حرارتی با همه پردازندههای LGA775 تضمین نمیشود.
