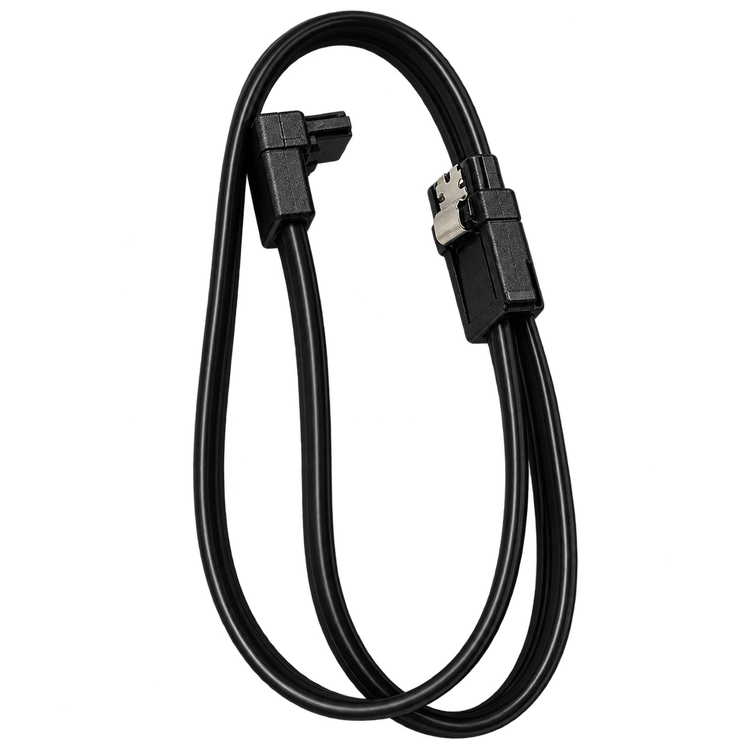

کابل دیتا SATA قفل‌دار یکسر 90 درجه مناسب HDD و SSD

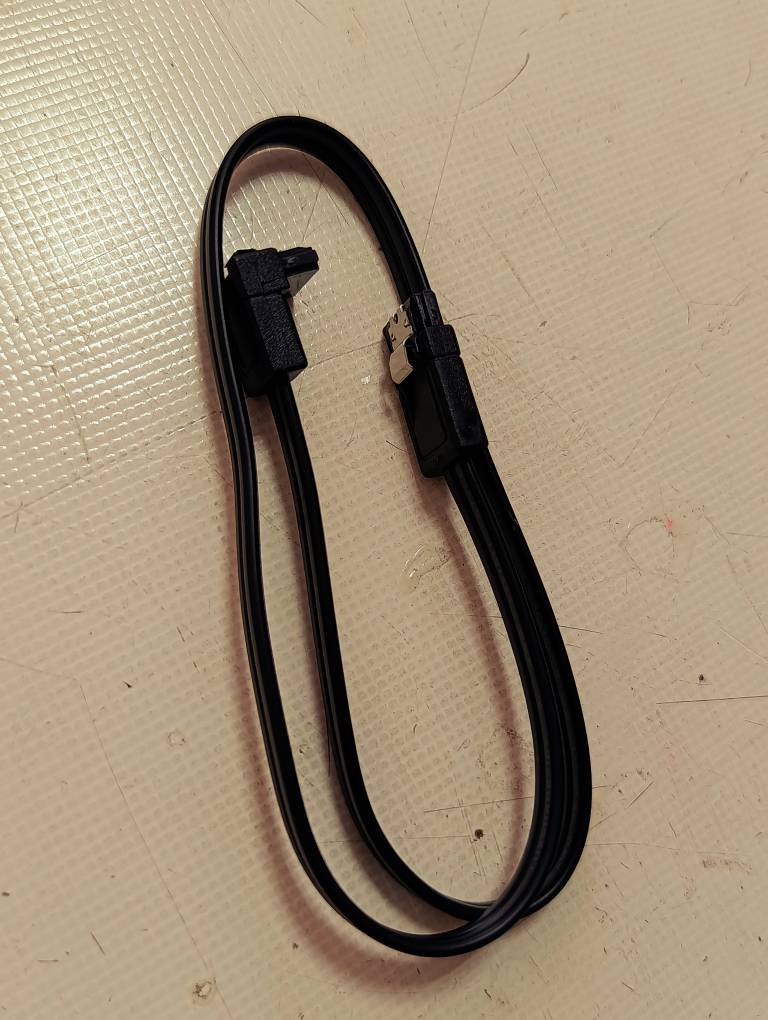

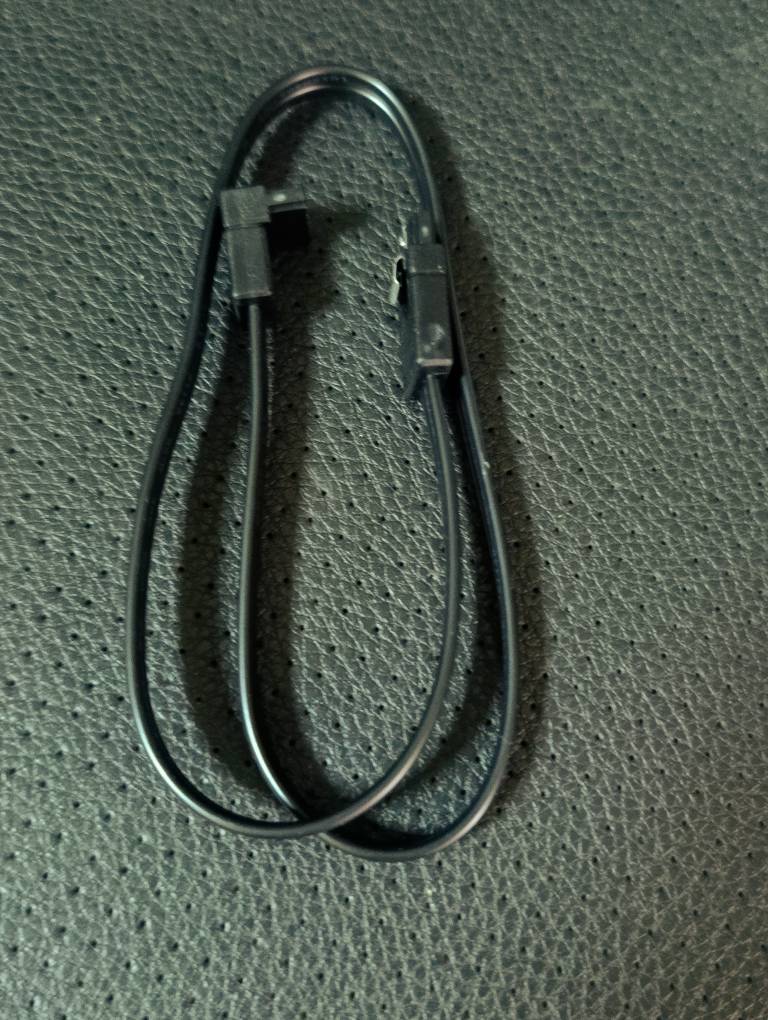

کابل دیتا SATA برای برقراری ارتباط داده میان مادربرد و تجهیزات ذخیره‌سازی دارای رابط Serial ATA استفاده می‌شود. نمونه موجود دارای دو کانکتور SATA Data، یک سر مستقیم و یک سر زاویه‌دار 90 درجه است و روی کانکتورها مکانیزم قفل فلزی دیده می‌شود.

ساختار یکسر 90 درجه برای کیس‌هایی که فضای پشت هارد یا SSD محدود است کاربردی است؛ زیرا کابل پس از اتصال به‌جای بیرون‌زدگی مستقیم، در امتداد دستگاه هدایت می‌شود. کابل‌های SATA با همین آرایش Straight-to-Right-Angle به‌طور مشخص برای نصب در فضاهای محدود طراحی می‌شوند.

رابط استفاده‌شده از نوع SATA Data هفت پین است. این کابل صرفاً وظیفه انتقال داده را بر عهده دارد و برق هارد یا SSD باید به‌صورت جداگانه از کانکتور SATA Power پاور کامپیوتر تأمین شود. کابل‌های استاندارد SATA Data با کانکتور 7 پین برای اتصال تجهیزات ذخیره‌سازی SATA مورد استفاده قرار می‌گیرند.

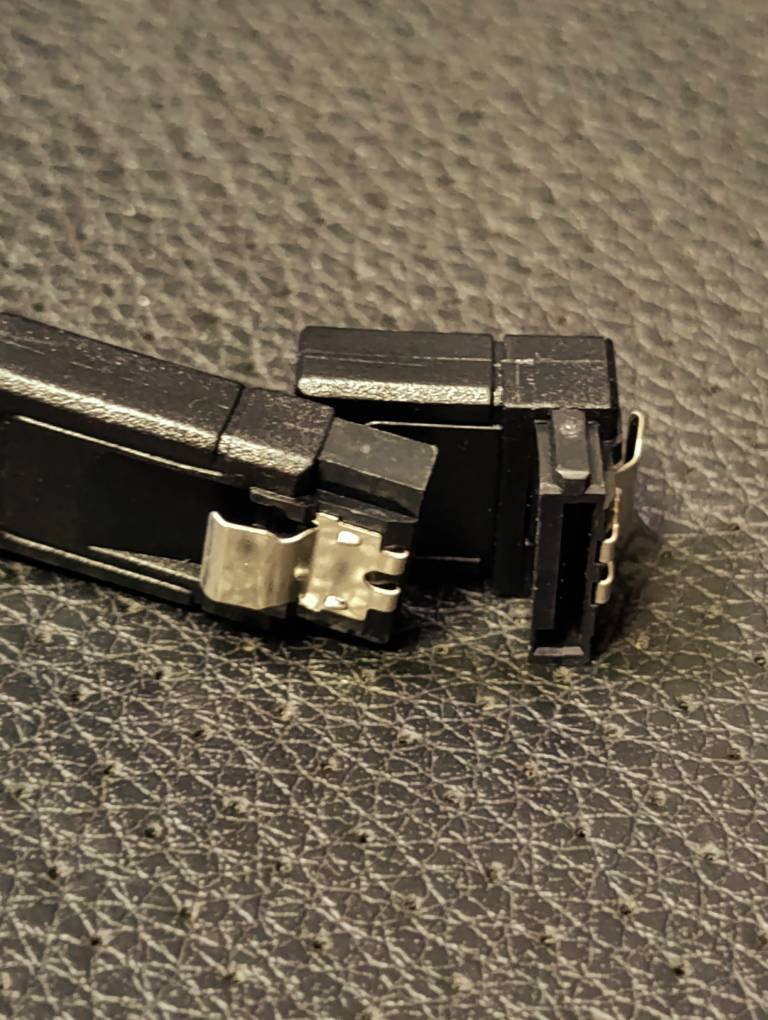

وجود قفل فلزی روی کانکتور به محکم ماندن اتصال کمک می‌کند و در پورت‌هایی که از مکانیزم Latching پشتیبانی می‌کنند، احتمال جداشدن ناخواسته کابل را کاهش می‌دهد.

این کابل برای اتصال هارددیسک SATA، SSDهای 2.5 اینچی SATA و درایوهای نوری SATA به مادربرد یا کنترلر سازگار قابل استفاده است. کابل‌های SATA Data مشابه با کانکتور 7 پین برای HDD و SSDهای 2.5 و 3.5 اینچی نیز عرضه می‌شوند.

استاندارد SATA-IO برای SATA Revision 3.x نرخ انتقال رابط تا 6Gb/s را تعریف می‌کند و اعلام کرده است که فرم کابل و کانکتور نسل‌های قبلی برای SATA 6Gb/s نیز قابل استفاده است، هرچند برای کارکرد پایدار در سرعت بالاتر، کیفیت کابل و کانکتورها اهمیت دارد.
