فن آکسیال صنعتی 220 ولت Commonwealth مدل FP-108 EX-S1-S سایز 12×12 سانتیمتر
Commonwealth FP-108 EX-S1-S 220/230V AC Axial Cooling Fan 120mm
هر قسط با ترب‌پی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات
فن Commonwealth مدل FP-108 EX-S1-S یک فن آکسیال AC برای تهویه و گردش هوا در تجهیزات الکتریکی و فضاهای دارای نیاز به خنک‌کاری مداوم است. نمونه موجود با برق مستقیم شهری AC 220/230V کار می‌کند و برای کاربردهایی مانند تهویه کابین آسانسور، رک تجهیزات، تابلو برق، محفظه‌های الکترونیکی و سیستم‌های صنعتی قابل استفاده است.

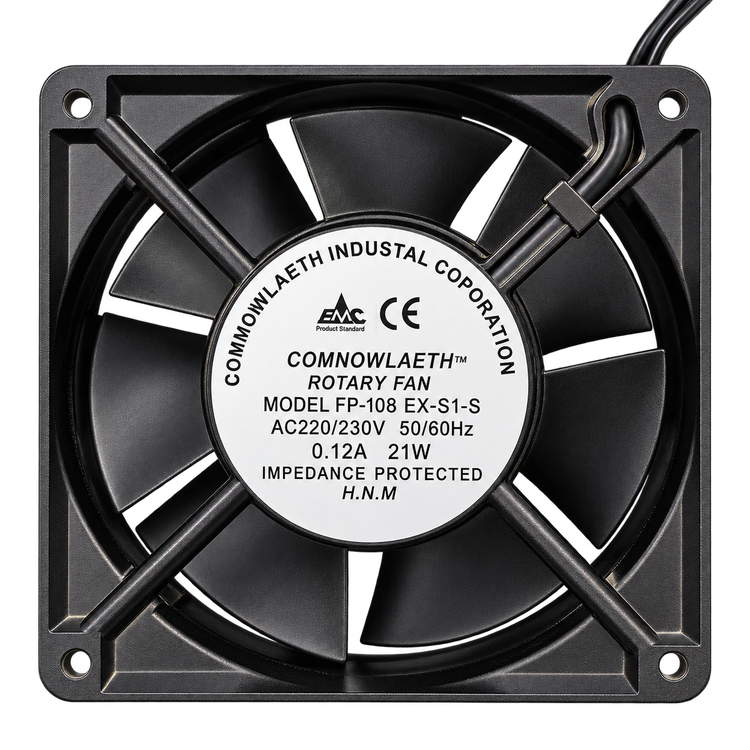

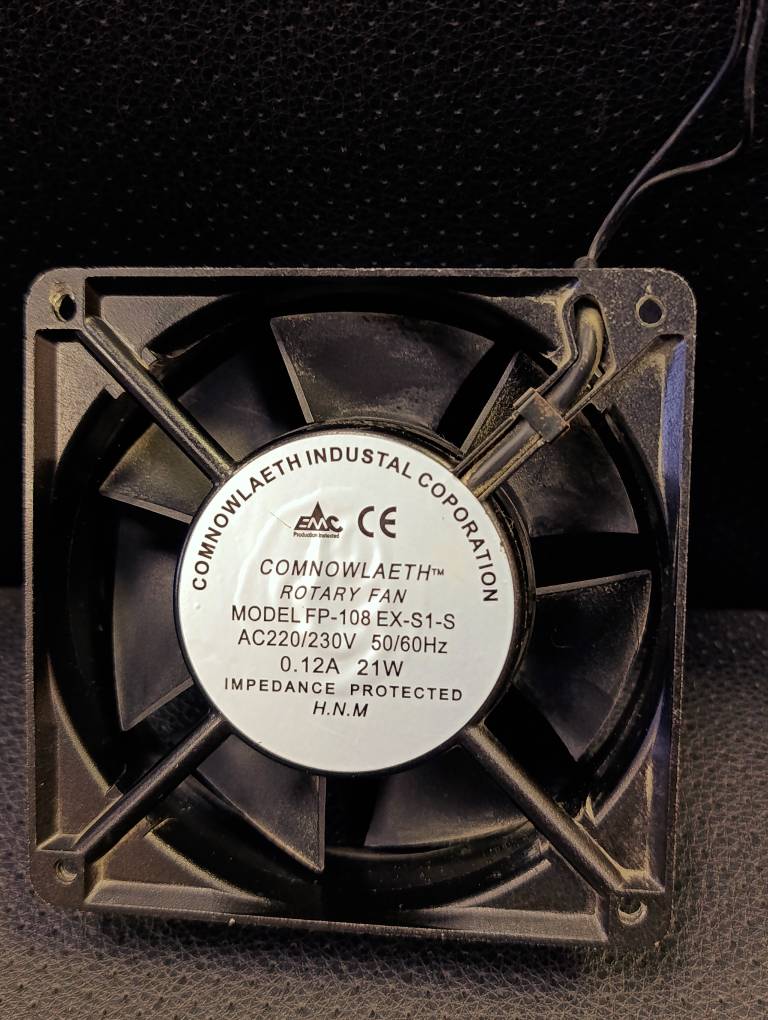

طبق لیبل خود محصول، این فن توسط Commonwealth Industrial Corporation تولید شده و مشخصات الکتریکی آن شامل فرکانس 50/60Hz، جریان 0.12A و توان 21W است. روی لیبل همچنین عبارت Impedance Protected درج شده که به حفاظت امپدانسی موتور اشاره دارد.
فن‌های سری FP شرکت Commonwealth از نوع AC Axial Fan هستند و این سازنده برای خانواده فن‌های صنعتی خود از موتور Shaded Pole با حفاظت امپدانسی و اتصال Wire Lead استفاده می‌کند. در کاتالوگ رسمی Commonwealth نیز این ساختار برای مدل‌های سری FP ثبت شده است.
ابعاد این نمونه حدود 12×12 سانتیمتر است و فرم مربعی آن با چهار محل نصب در گوشه‌ها، امکان نصب روی بدنه رک، کابین، تابلو یا صفحه نگهدارنده را فراهم می‌کند. این فرم فاکتور در سری 120 میلی‌متری Commonwealth نیز به‌صورت 119×119 میلی‌متر شناخته می‌شود.
تغذیه مستقیم 220 ولت باعث می‌شود برای راه‌اندازی این فن نیازی به آداپتور 12 یا 24 ولت وجود نداشته باشد. دو سیم خروجی فن مستقیماً برای اتصال به منبع AC مناسب در نظر گرفته شده‌اند؛ نصب آن باید با رعایت اصول ایمنی برق شهری و عایق‌کاری صحیح اتصالات انجام شود.
توان 21 وات و جریان 0.12 آمپر این نمونه مستقیماً روی لیبل کارخانه درج شده‌اند. برخی نسخه‌های 120 میلی‌متری خانواده FP-108-1 شرکت Commonwealth با جریان حدود 0.12 تا 0.13 آمپر در ولتاژ 220 تا 240 ولت عرضه شده‌اند که از نظر رده مصرف الکتریکی به این نمونه نزدیک هستند.

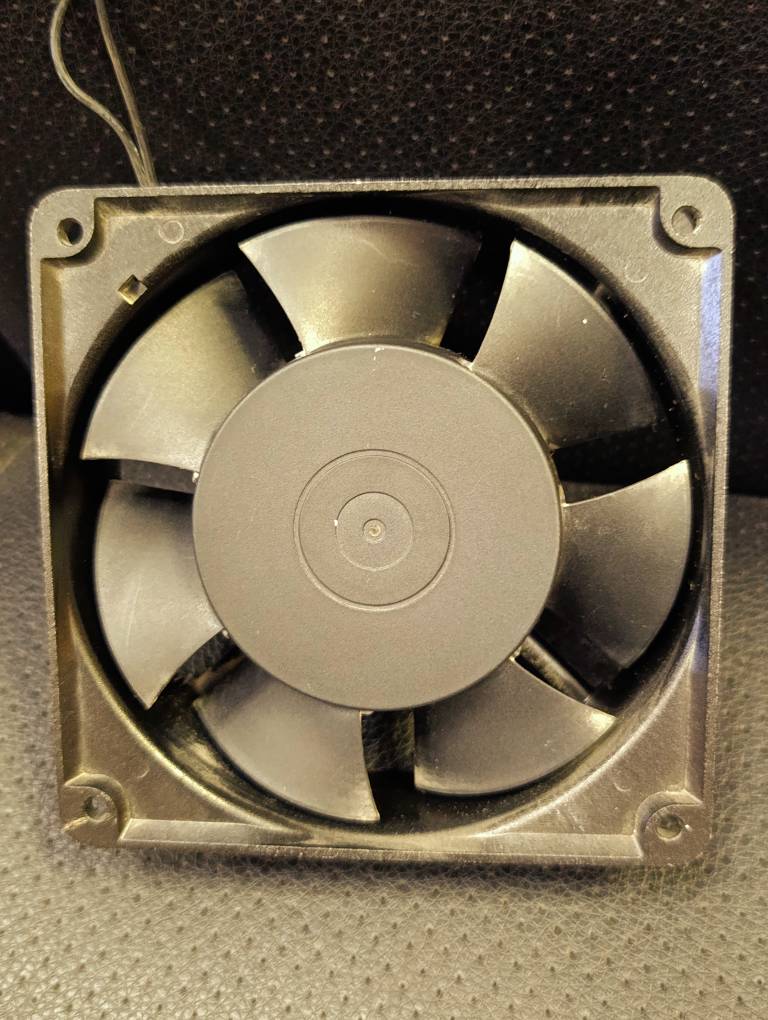

ساختار آکسیال این فن برای جابه‌جایی مستقیم هوا در امتداد محور پروانه طراحی شده است و به همین دلیل برای خروج هوای گرم از رک، تابلو و کابین یا ورود هوای تازه به محفظه کاربرد دارد. چهار سوراخ نصب روی قاب نیز امکان پیچ‌کردن فن به سطح موردنظر را فراهم می‌کنند.
برای کابین آسانسور می‌توان از این فن به‌عنوان بخشی از سیستم تهویه استفاده کرد، مشروط بر اینکه نصب الکتریکی و مکانیکی مطابق الزامات ایمنی و طراحی کابین انجام شود. در رک و تابلو برق نیز برای خروج حرارت تجهیزات، بهتر است مسیر ورود و خروج هوا به‌درستی طراحی شده باشد تا گردش هوا مؤثر باشد.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند | Commonwealth |
| سازنده درج‌شده | Commonwealth Industrial Corporation |
| مدل درج‌شده روی نمونه | FP-108 EX-S1-S |
| نوع محصول | فن آکسیال صنعتی AC |
| ابعاد | حدود 12×12 سانتیمتر |
| ولتاژ کاری | AC 220/230V |
| فرکانس | 50/60Hz |
| جریان نامی نمونه | 0.12A |
| توان مصرفی نمونه | 21W |
| نوع موتور | AC |
| حفاظت موتور | Impedance Protected |
| اتصال برق | دو سیمه |
| نوع نصب | چهار نقطه پیچ در گوشه‌ها |
| رنگ | مشکی |
| مناسب رک | بله |
| مناسب تابلو برق | بله |
| مناسب کابین آسانسور | بله، با نصب اصولی |
| مناسب تجهیزات صنعتی | بله |
| نیاز به آداپتور DC | خیر |
نقد و بررسی
نقد و بررسی تخصصی
مهم‌ترین ویژگی این فن، کارکرد مستقیم با برق 220/230 ولت AC است. این موضوع استفاده از آن را در رک‌ها، تابلوهای برق و سیستم‌هایی که منبع تغذیه DC جداگانه ندارند ساده می‌کند.
توان 21 وات و جریان 0.12 آمپر نیز آن را در رده فن‌های AC صنعتی کم‌مصرف قرار می‌دهد. ساختار مربعی، پروانه بزرگ و چهار محل نصب گوشه‌ای برای نصب ثابت روی پنل یا محفظه مناسب هستند.
برای رک یا تابلو برق، نحوه نصب اهمیت زیادی دارد. اگر هدف خروج گرما باشد، فن باید به‌گونه‌ای نصب شود که هوای گرم را از بخش بالایی یا ناحیه تجمع حرارت خارج کند و در سمت مقابل مسیر مناسبی برای ورود هوای تازه وجود داشته باشد.
در کابین آسانسور نیز این فن می‌تواند برای گردش و تخلیه هوا استفاده شود، اما به دلیل کار با برق شهر، اتصال سیم‌ها باید کاملاً عایق، ایمن و دور از دسترس باشد و نصب توسط فرد آشنا با برق انجام شود.
