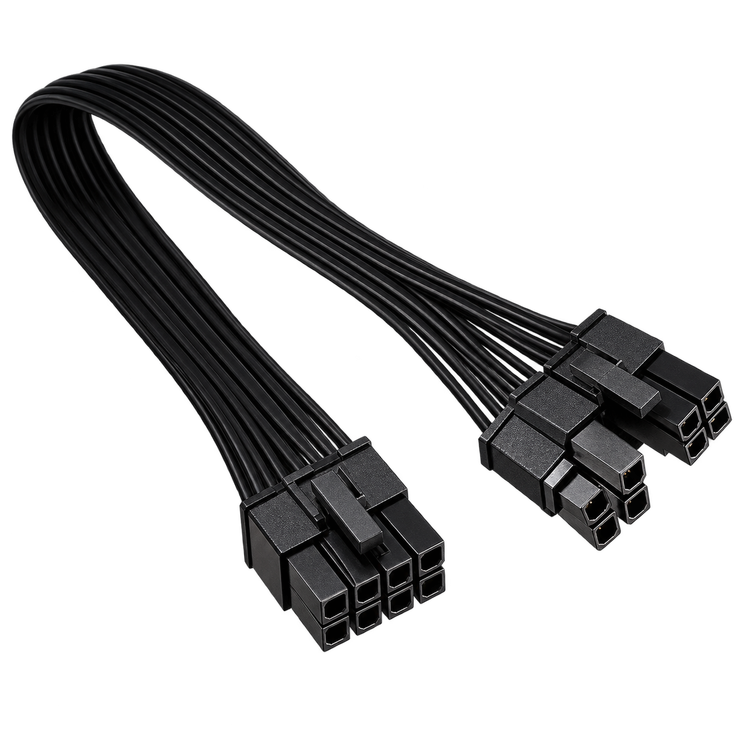

کابل خروجی برق CPU پاور GREEN به مادربرد 8 پین به EPS 4+4 پین
GREEN Modular PSU 8-Pin to EPS/ATX12V 4+4-Pin CPU Power Cable
هر قسط با ترب‌پی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات

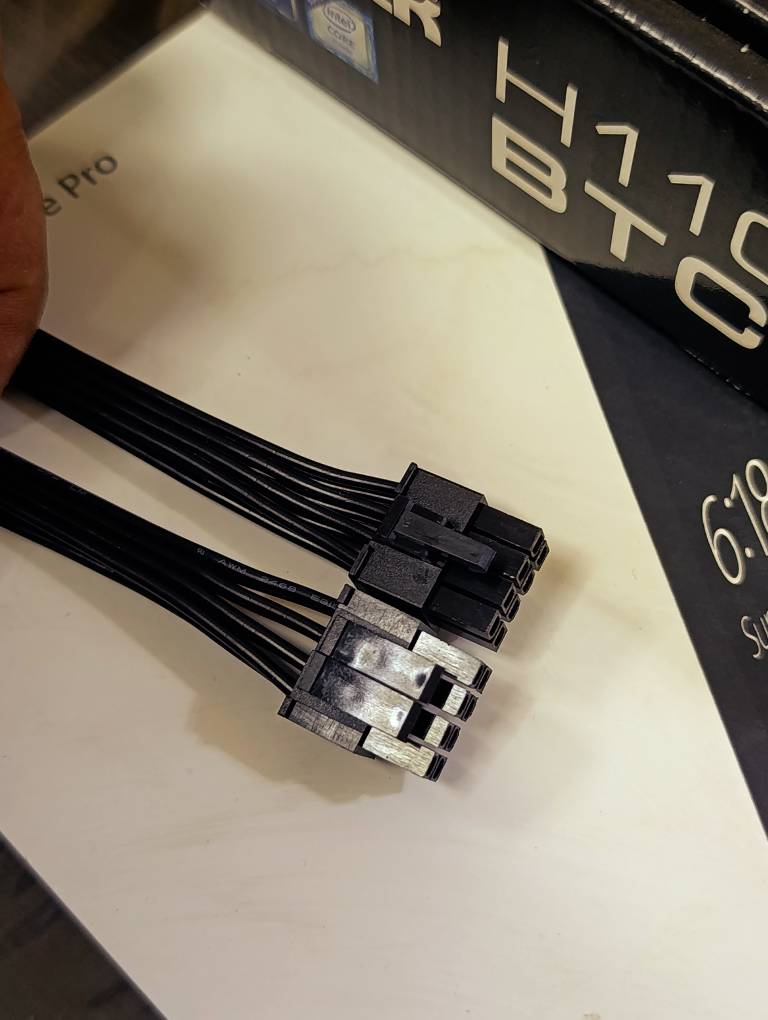

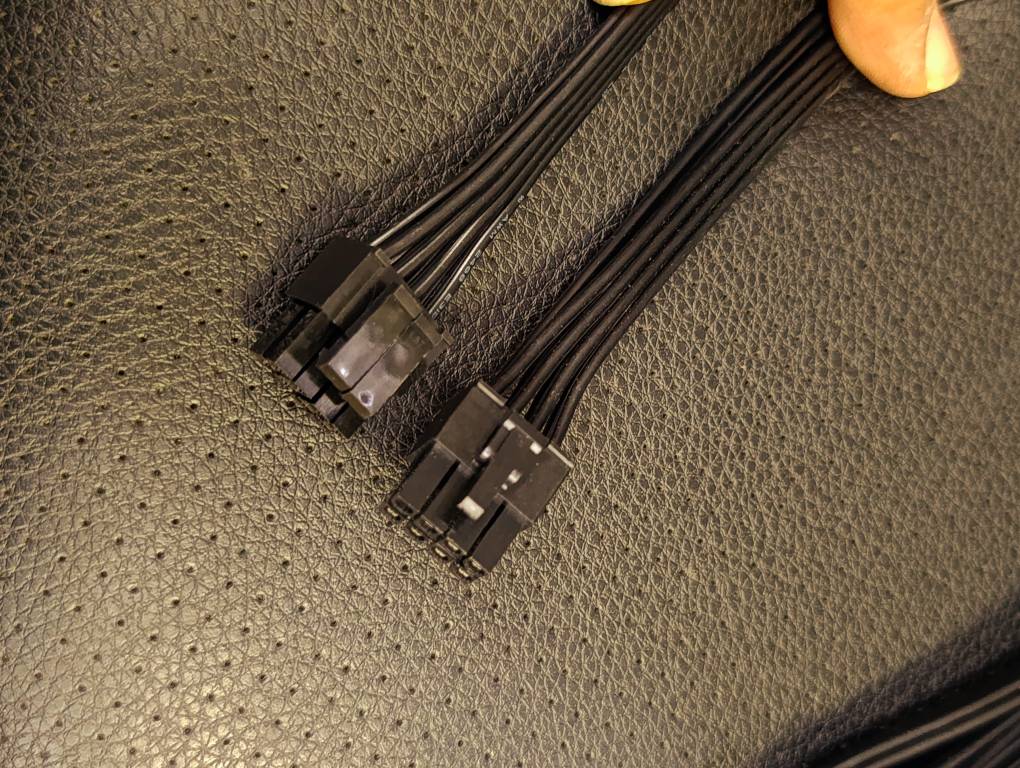

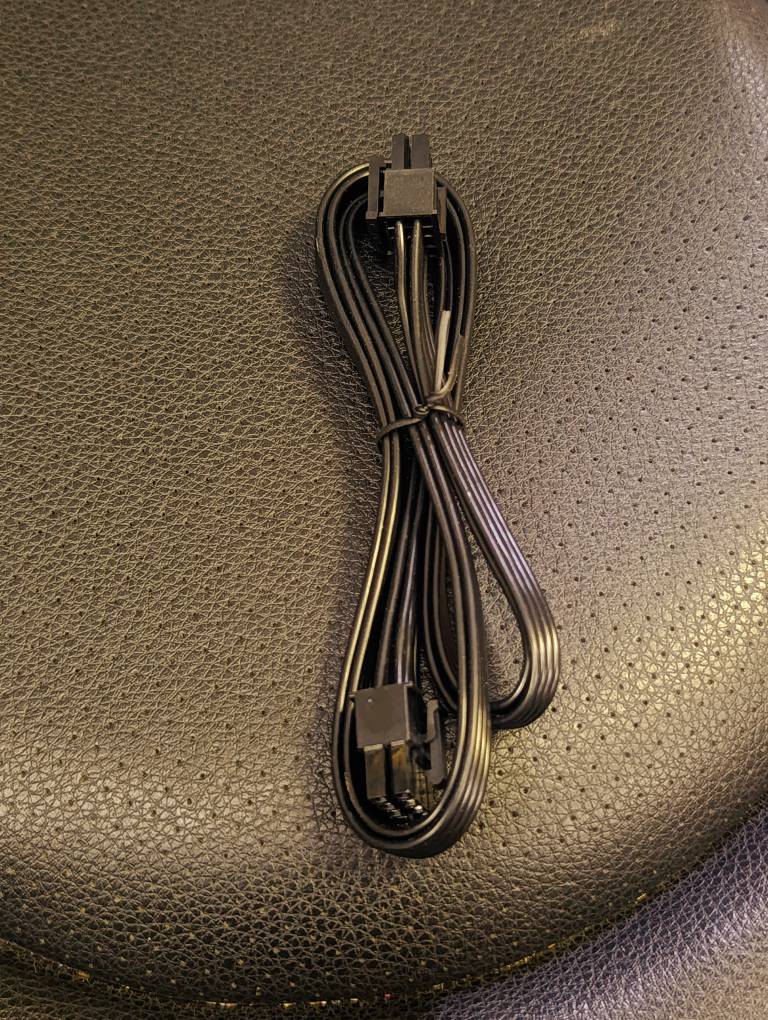

کابل خروجی برق CPU پاور GREEN به مادربرد برای انتقال برق 12 ولت موردنیاز بخش پردازنده از پاور ماژولار سازگار به کانکتور CPU/EPS مادربرد طراحی شده است. در نمونه موجود، یک سمت کابل دارای کانکتور مخصوص اتصال به پاور و سمت دیگر از ساختار EPS/ATX12V 4+4 پین استفاده می‌کند که در صورت نیاز به‌صورت یک کانکتور 8 پین کامل در سوکت برق CPU مادربرد قرار می‌گیرد.
GREEN در مستندات رسمی پاورهای خود این اتصال را با عنوان CPU/E-ATX (4+4) 8-Pin معرفی می‌کند. این کانکتور وظیفه تأمین برق پردازنده و مدار رگولاتور ولتاژ CPU روی مادربرد را بر عهده دارد و با کابل اصلی 24 پین ATX مادربرد تفاوت دارد.
ساختار 4+4 پین باعث می‌شود کابل علاوه بر مادربردهای دارای ورودی EPS هشت پین، با مادربردهایی که تنها ورودی چهار پین ATX12V دارند نیز قابل استفاده باشد. GREEN در بخش پرسش‌های متداول رسمی خود نیز اعلام کرده است که کانکتور برق پردازنده این شرکت از نوع 4+4 پین است و برای مادربرد دارای سوکت چهار پین می‌توان دو نیمه کانکتور را از یکدیگر جدا کرد.
در راهنمای رسمی سری HP EVO نیز کابل پردازنده با نام EPS/ATX12V 8 Pin (4+4) Cable ثبت شده است. در همان مستند، Pinout کانکتور هشت پین CPU شامل چهار خط +12VDC و چهار خط Ground معرفی شده که نشان می‌دهد این مسیر مخصوص تأمین توان پردازنده است.
این کابل نباید با کابل برق کارت گرافیک PCIe 6+2 Pin اشتباه گرفته شود. هرچند هر دو ممکن است در حالت کامل هشت پین به نظر برسند، استاندارد، شکل کلیدهای سوکت و سیم‌بندی آن‌ها متفاوت است. در مستندات رسمی GREEN نیز کانکتور CPU/E-ATX 4+4 و PCIe/VGA 6+2 به‌صورت دو خروجی مستقل معرفی شده‌اند.
مهم‌ترین نکته هنگام استفاده از این کابل، تطبیق آن با مدل دقیق پاور GREEN است. سمت ماژولار پاور استاندارد عمومی و یکسانی میان تمام منابع تغذیه ندارد. GREEN صراحتاً اعلام می‌کند کابل‌های ماژولار مدل‌های مختلف این شرکت نباید بدون تأیید سازگاری به یکدیگر متصل شوند، زیرا ترتیب پین‌ها، قطر سیم‌ها و مشخصات کانکتورها می‌تواند در خانواده‌های مختلف متفاوت باشد.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | کابل برق پردازنده / مادربرد |
| برند مورد استفاده | GREEN |
| نوع کابل | کابل پاور ماژولار CPU |
| استاندارد سمت مادربرد | EPS / ATX12V |
| کانکتور سمت مادربرد | 4+4 پین |
| قابلیت تبدیل به 8 پین | دارد |
| قابلیت استفاده به‌صورت 4 پین | دارد |
| کانکتور سمت پاور | 8 پین مخصوص پاور سازگار |
| خطوط اصلی خروجی CPU | +12V و Ground |
| کاربرد | تأمین برق CPU و VRM مادربرد |
| مناسب سوکت EPS 8-Pin | بله |
| مناسب سوکت ATX12V 4-Pin | بله، با استفاده از یک نیمه 4 پین |
| مناسب کارت گرافیک PCIe | خیر |
| کابل اصلی 24 پین مادربرد | خیر |
| انتقال دیتا | ندارد |
| تبدیل ولتاژ | ندارد |
| رنگ سیم‌ها | مشکی |
| رنگ کانکتورها | مشکی |
| سازگاری با تمام پاورهای GREEN | خیر |
| نیاز به تطبیق Pinout پاور | دارد |
نقد و بررسی
نقد و بررسی تخصصی
این کابل یکی از مسیرهای اصلی تغذیه مادربرد است، اما برخلاف کابل 24 پین ATX، وظیفه آن تأمین برق مستقیم بخش پردازنده است. در مادربردهای جدیدتر معمولاً یک ورودی هشت پین EPS در نزدیکی سوکت CPU قرار دارد و در برخی مدل‌ها علاوه بر آن یک کانکتور چهار یا هشت پین کمکی دیگر نیز دیده می‌شود.
طراحی 4+4 پین مزیت مهم این کابل است؛ زیرا با جداکردن دو نیمه می‌توان آن را روی برخی مادربردهای قدیمی‌تر دارای ورودی چهار پین نیز استفاده کرد. GREEN نیز این ساختار را به‌صورت رسمی برای کانکتور CPU/E-ATX پاورهای خود به کار می‌برد.
از نظر ظاهری ممکن است کانکتور 8 پین CPU با کانکتور 8 پین کارت گرافیک اشتباه شود، اما CPU 4+4 و PCIe 6+2 دو استاندارد متفاوت هستند و نباید به جای یکدیگر نصب شوند. نوع سوکت روی مادربرد یا کارت گرافیک و نوشته‌های روی کابل باید پیش از اتصال بررسی شوند.
در کابل‌های ماژولار، حساس‌ترین بخش سمت اتصال به خود پاور است. حتی اگر سوکت از نظر فیزیکی روی یک پاور دیگر جا بخورد، این موضوع تضمین‌کننده سازگاری الکتریکی نیست. استفاده از کابل با Pinout اشتباه می‌تواند به مادربرد و پردازنده آسیب وارد کند؛ بنابراین این کابل باید فقط برای مدل پاوری استفاده شود که سازگاری آن با کابل تأیید شده باشد.
