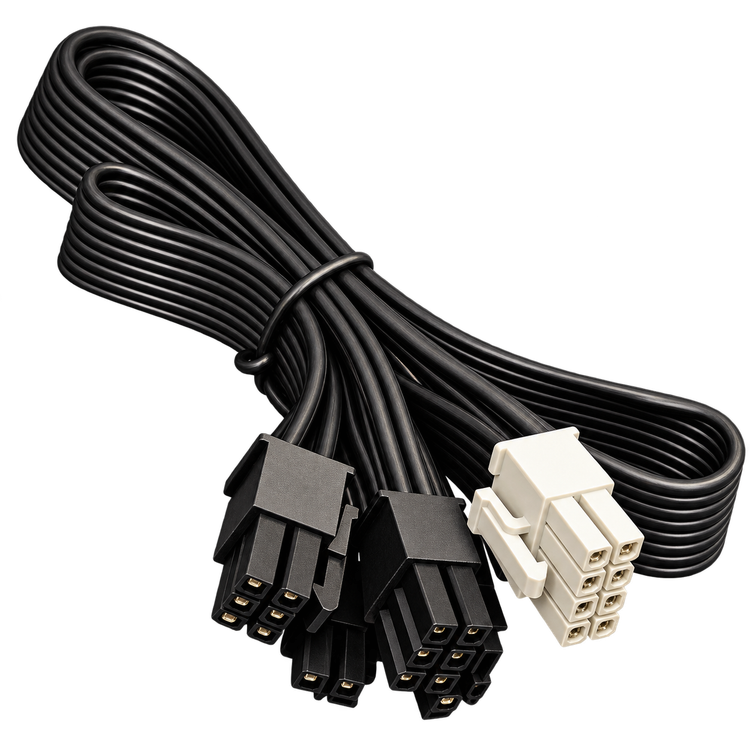

کابل خروجی برق پاور ماژولار GREEN به کارت گرافیک با دو خروجی PCIe 6+2 پین
GREEN Modular PSU to Dual PCIe 6+2-Pin Graphics Card Power Cable
هر قسط با ترب‌پی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات

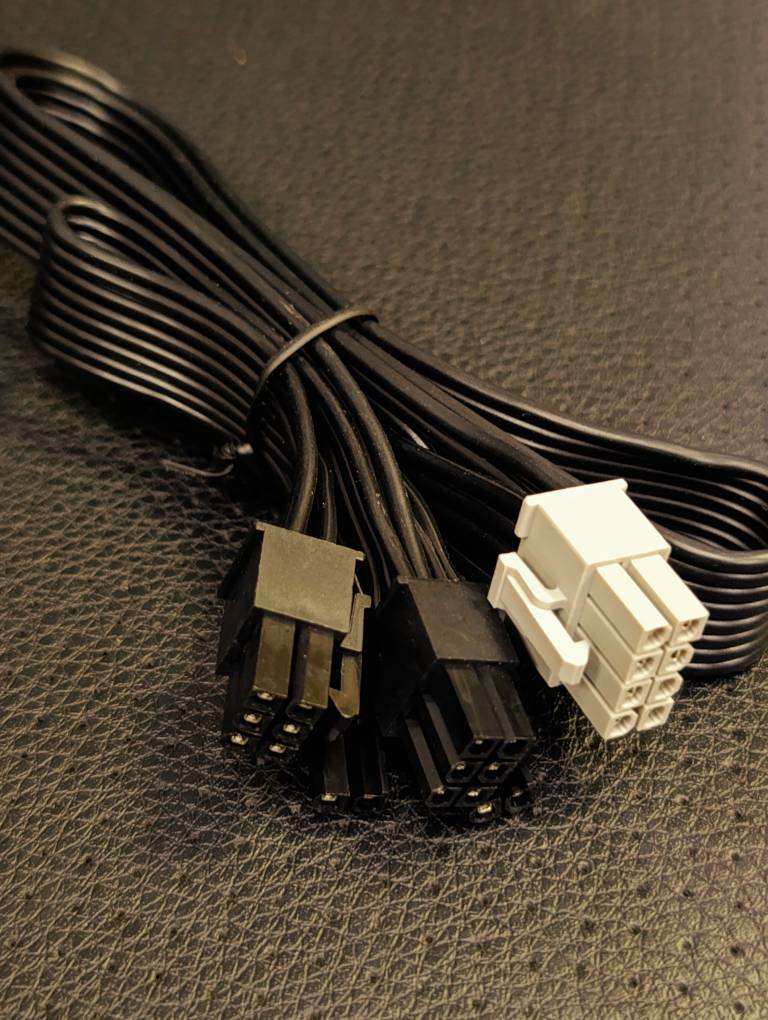

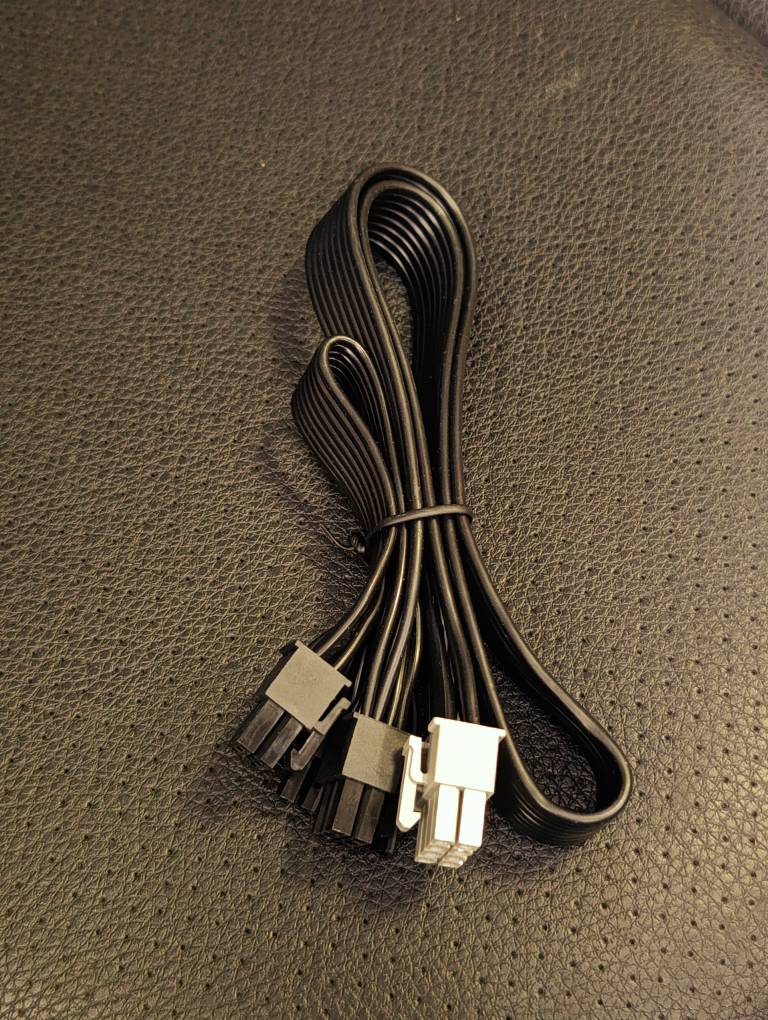

کابل خروجی برق پاور GREEN به کارت گرافیک یک کابل تغذیه مخصوص پاورهای ماژولار یا نیمه‌ماژولار سازگار است که برای رساندن برق +12 ولت موردنیاز کارت گرافیک از منبع تغذیه به ورودی‌های PCI Express طراحی شده است. نمونه موجود دارای یک کانکتور مخصوص سمت پاور و دو کانکتور PCIe 6+2 پین در سمت کارت گرافیک است.
کانکتور PCIe 6+2 Pin به‌گونه‌ای طراحی شده که می‌توان آن را متناسب با ورودی کارت گرافیک به‌صورت 6 پین یا 8 پین استفاده کرد. راهنماهای رسمی پاورهای GREEN نیز خروجی‌های کارت گرافیک را با عنوان PCI-e 6+2 Pin / VGA Card معرفی می‌کنند. در سری OC+ این شرکت، بسته به مدل، چندین خروجی 6+2 پین PCIe برای کارت گرافیک در نظر گرفته شده است.
ساختار دو خروجی روی یک رشته کابل امکان اتصال به کارت‌های گرافیکی را فراهم می‌کند که یک یا دو سوکت برق PCIe دارند؛ البته تعداد و نحوه استفاده از کانکتورها باید با مشخصات کارت گرافیک و توان پاور مطابقت داشته باشد. در محصولات GREEN تعداد کانکتورهای PCIe 6+2 پین بسته به توان و مدل منبع تغذیه متفاوت است و در مدل‌های مختلف از یک تا چندین کانکتور استفاده می‌شود.
این کابل تنها برق را منتقل می‌کند و هیچ سیگنال تصویر یا داده PCI Express از طریق آن عبور نمی‌کند. اتصال تصویر کارت گرافیک به مانیتور همچنان از طریق HDMI، DisplayPort، DVI یا سایر خروجی‌های خود کارت انجام می‌شود.
مهم‌ترین نکته در استفاده از این کابل، سازگاری سمت پاور است. GREEN به‌صورت رسمی تأکید می‌کند که کابل‌های ماژولار مدل‌های مختلف پاور این شرکت الزاماً با یکدیگر قابل تعویض نیستند. آرایش پایه‌ها یا Pinout، قطر سیم‌ها و مشخصات کانکتورها می‌تواند بین خانواده‌های مختلف متفاوت باشد و باید فقط کابل مخصوص همان مدل پاور یا کابل تأییدشده توسط GREEN استفاده شود.
بنابراین یکسان بودن ظاهری کانکتور سمت پاور برای اثبات سازگاری کافی نیست. اتصال کابل مربوط به مدل دیگر می‌تواند ولتاژ را به پایه نامناسب منتقل کرده و به پاور یا کارت گرافیک آسیب وارد کند.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | کابل برق کارت گرافیک |
| کاربرد | اتصال پاور ماژولار به GPU |
| برند مورد استفاده | GREEN |
| نوع کابل | Modular PCIe Power Cable |
| کانکتور سمت پاور | کانکتور مخصوص پاور ماژولار سازگار |
| تعداد خروجی کارت گرافیک | 2 عدد |
| نوع خروجی | PCIe 6+2 Pin |
| قابلیت استفاده به‌صورت 6 پین | دارد |
| قابلیت استفاده به‌صورت 8 پین | دارد |
| مناسب کارت گرافیک PCIe | بله، در صورت تطابق توان و کانکتور |
| انتقال برق | دارد |
| انتقال دیتا | ندارد |
| انتقال تصویر | ندارد |
| ولتاژ اصلی مورد استفاده GPU | +12V |
| نوع کابل‌کشی | دو خروجی روی یک رشته |
| رنگ کابل | مشکی |
| رنگ کانکتورهای GPU | مشکی |
| رنگ کانکتور سمت پاور نمونه | سفید |
| سازگاری با تمام پاورهای GREEN | خیر |
| نیاز به بررسی مدل و Pinout پاور | دارد |
نقد و بررسی
نقد و بررسی تخصصی
مزیت اصلی این کابل، وجود دو خروجی PCIe 6+2 پین روی یک مسیر است. این ساختار برای کارت‌های گرافیکی که یک یا دو ورودی 6 یا 8 پین دارند انعطاف مناسبی ایجاد می‌کند و نیاز به استفاده از تبدیل‌های SATA یا Molex به PCIe را کاهش می‌دهد.
استفاده از کابل اصلی و سازگار PCIe پاور، نسبت به تبدیل‌های جانبی گزینه مناسب‌تری برای تأمین برق کارت گرافیک است؛ زیرا مسیر تغذیه مستقیماً از خروجی مخصوص GPU در منبع تغذیه گرفته می‌شود. GREEN نیز در مستندات خود کانکتورهای PCIe 6+2 پین را مشخصاً برای VGA Card در نظر گرفته است.
در کارت‌های گرافیک پرمصرف که دارای دو ورودی برق هستند، اگر پاور چند کابل PCIe مستقل در اختیار قرار دهد، استفاده از کابل‌های جداگانه می‌تواند بار الکتریکی را میان مسیرهای بیشتری تقسیم کند. نحوه اتصال نهایی باید بر اساس راهنمای کارت گرافیک و منبع تغذیه انجام شود.
این کابل با کابل CPU/EPS 8-Pin متفاوت است. هرچند کانکتورهای CPU و PCIe ممکن است از نظر اندازه مشابه باشند، سیم‌بندی و Keying آن‌ها یکسان نیست و نباید به‌جای یکدیگر استفاده شوند. راهنمای رسمی ASUS نیز اتصال 8 پین سمت PSU و 6+2 پین سمت کارت گرافیک را به‌عنوان کابل اختصاصی GPU از کابل 4+4/8 پین CPU تفکیک می‌کند.
