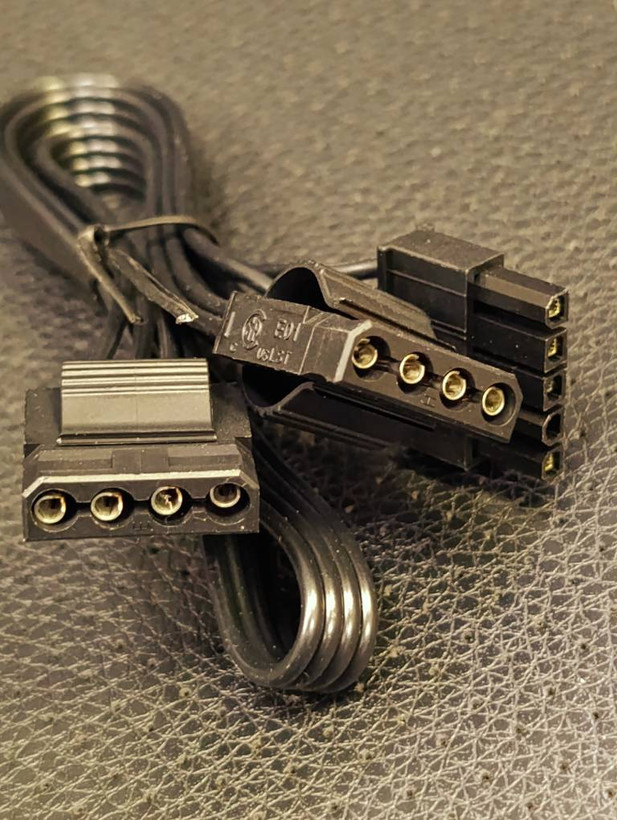

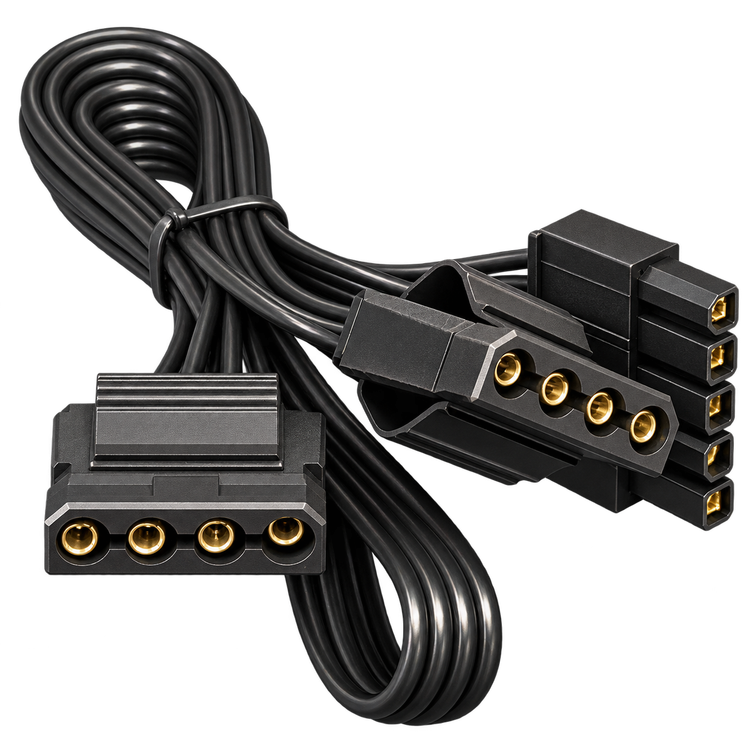

کابل خروجی برق پاور GREEN با سه خروجی IDE / Molex چهار پین

کابل خروجی برق پاور GREEN با سه کانکتور IDE/Molex یک کابل تغذیه داخلی برای پاورهای ماژولار یا نیمه‌ماژولار سازگار GREEN است که امکان تأمین برق حداکثر سه دستگاه مجهز به کانکتور چهار پین Peripheral را از یک رشته کابل فراهم می‌کند.

کانکتوری که در بازار قطعات کامپیوتر معمولاً با عنوان برق IDE شناخته می‌شود، از نظر فنی همان 4-Pin Molex Peripheral Power Connector است. در راهنمای رسمی پاورهای GREEN نیز این اتصال با نام 4-pin Molex Peripheral معرفی شده و ترتیب خطوط آن شامل +12V، Ground، Ground و +5V است.

این نوع اتصال در کامپیوترهای نسل قدیمی به‌طور گسترده برای تأمین برق هارددیسک‌های IDE/PATA، درایوهای CD/DVD، برخی فن‌ها، کنترلرها و تجهیزات جانبی داخلی استفاده می‌شد. در محصولات فعلی و قدیمی GREEN نیز تعداد کانکتورهای 4Pin Molex به‌عنوان یکی از مشخصات استاندارد خروجی پاور درج می‌شود؛ برای نمونه برخی مدل‌های GREEN دارای سه خروجی Molex هستند.

سه خروجی چهار پین روی یک رشته کابل باعث می‌شود چند تجهیز قدیمی یا جانبی بدون نیاز به کابل‌های متعدد به منبع تغذیه متصل شوند. این ساختار برای سیستم‌های Legacy، کیس‌های قدیمی و تجهیزاتی که هنوز از ورودی Molex استفاده می‌کنند کاربردی است.

این کابل هیچ مدار تبدیل ولتاژی ندارد و تنها خطوط برق خروجی منبع تغذیه را به کانکتورهای Peripheral منتقل می‌کند. بنابراین برای انتقال دیتا استفاده نمی‌شود؛ در هارد یا درایو IDE/PATA، کابل دیتای پهن IDE به‌صورت جداگانه به مادربرد متصل می‌شود.

مهم‌ترین نکته در استفاده از این محصول، سازگاری سمت متصل‌شونده به پاور است. GREEN به‌صورت رسمی تأکید می‌کند که کابل‌های پاورهای ماژولار مدل‌های مختلف این شرکت الزاماً قابل جابه‌جایی نیستند، زیرا Pinout، قطر سیم و مشخصات کانکتورها ممکن است بین خانواده‌های مختلف تفاوت داشته باشد. تنها کابل مخصوص همان مدل پاور یا نمونه‌ای که سازگاری آن توسط GREEN تأیید شده باشد باید استفاده شود.

بنابراین یکسان بودن ظاهر کانکتور سمت پاور به‌تنهایی نشانه سازگاری نیست و پیش از اتصال باید مدل دقیق منبع تغذیه بررسی شود.

مشخصات فنی
