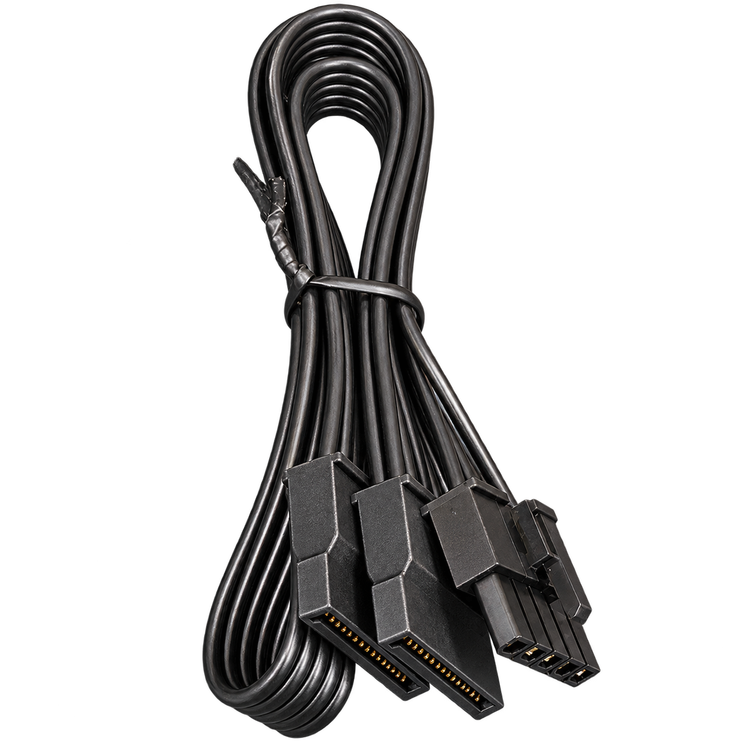

کابل خروجی برق پاور ماژولار GREEN با دو خروجی SATA

کابل خروجی برق پاور GREEN با دو خروجی SATA برای تأمین برق تجهیزات داخلی دارای ورودی SATA Power از طریق پاورهای ماژولار یا نیمه‌ماژولار سازگار طراحی شده است. این کابل در یک سمت به خروجی مخصوص Peripheral/SATA منبع تغذیه متصل می‌شود و در سمت دیگر دارای دو کانکتور SATA Power است که امکان تأمین برق دو دستگاه سازگار را از یک رشته کابل فراهم می‌کند.

کانکتور SATA Power استاندارد دارای 15 پین است و برای انتقال خطوط تغذیه موردنیاز تجهیزات ذخیره‌سازی و دیگر دستگاه‌های SATA طراحی شده است. استاندارد رسمی SATA-IO نیز بخش Power استاندارد SATA را با 15 پین تعریف می‌کند.

در مستندات رسمی پاورهای GREEN، کانکتور SATA برای تجهیزاتی مانند HDD، SSD و ODD در نظر گرفته شده است و کابل‌های SATA چندخروجی نیز در فهرست کابل‌های برخی پاورهای این شرکت دیده می‌شوند.

وجود دو خروجی SATA روی این نمونه باعث می‌شود بتوان از یک کابل برای تأمین برق دو هارددیسک SATA، دو SSD، درایو نوری یا ترکیبی از تجهیزات دارای ورودی SATA Power استفاده کرد. این ساختار به‌خصوص در کیس‌هایی که تجهیزات ذخیره‌سازی نزدیک به یکدیگر نصب شده‌اند، به مرتب‌تر شدن کابل‌کشی کمک می‌کند.

این کابل مبدل ولتاژ نیست و تنها برق خروجی پاور را به کانکتورهای SATA منتقل می‌کند. انتقال اطلاعات هارد یا SSD نیز از طریق این کابل انجام نمی‌شود و برای انتقال دیتا باید کابل SATA Data جداگانه میان دستگاه و مادربرد استفاده شود.

نکته بسیار مهم، سازگاری کانکتور سمت پاور است. GREEN به‌طور رسمی اعلام کرده است که کابل‌های ماژولار مدل‌های مختلف پاور این شرکت الزاماً با یکدیگر سازگار نیستند؛ زیرا ترتیب پین‌ها، مشخصات سیم و کانکتورها ممکن است بین خانواده‌های مختلف متفاوت باشد. بنابراین باید این کابل تنها با مدل پاور GREEN سازگار و دارای Pinout صحیح استفاده شود.

یکسان بودن ظاهر سوکت سمت پاور برای تأیید سازگاری کافی نیست. استفاده از کابل ماژولار مربوط به مدل دیگری از پاور ممکن است ولتاژ را به پایه اشتباه تجهیزات SATA منتقل کند و باعث آسیب به HDD، SSD یا سایر قطعات شود.

مشخصات فنی
