کابل برق کارت گرافیک پاور ماژولار 8 پین به PCIe 6+2 پین

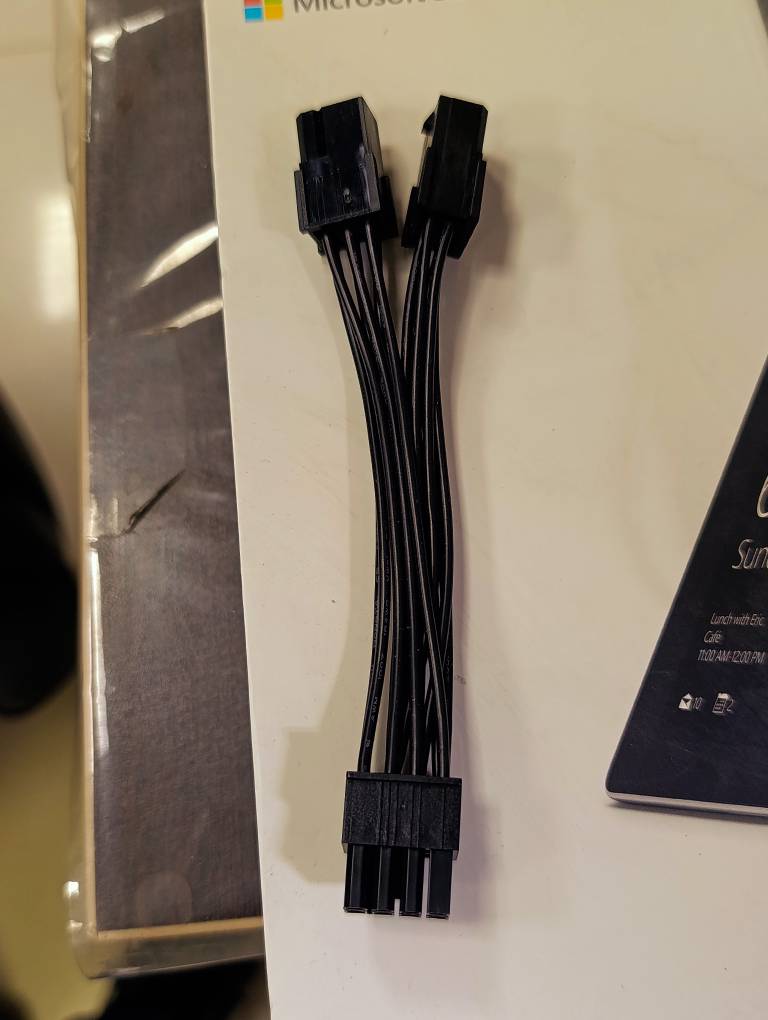

کابل برق کارت گرافیک PCIe 6+2 پین برای انتقال توان از منبع تغذیه ماژولار کامپیوتر به کارت گرافیک یا تجهیزات PCI Express سازگار طراحی شده است. در نمونه موجود، یک سمت کابل دارای کانکتور 8 پین یکپارچه و سمت دیگر دارای کانکتور PCIe 6+2 پین است. عبارت PCI-E نیز روی کانکتور سمت کارت گرافیک نمونه دیده می‌شود.

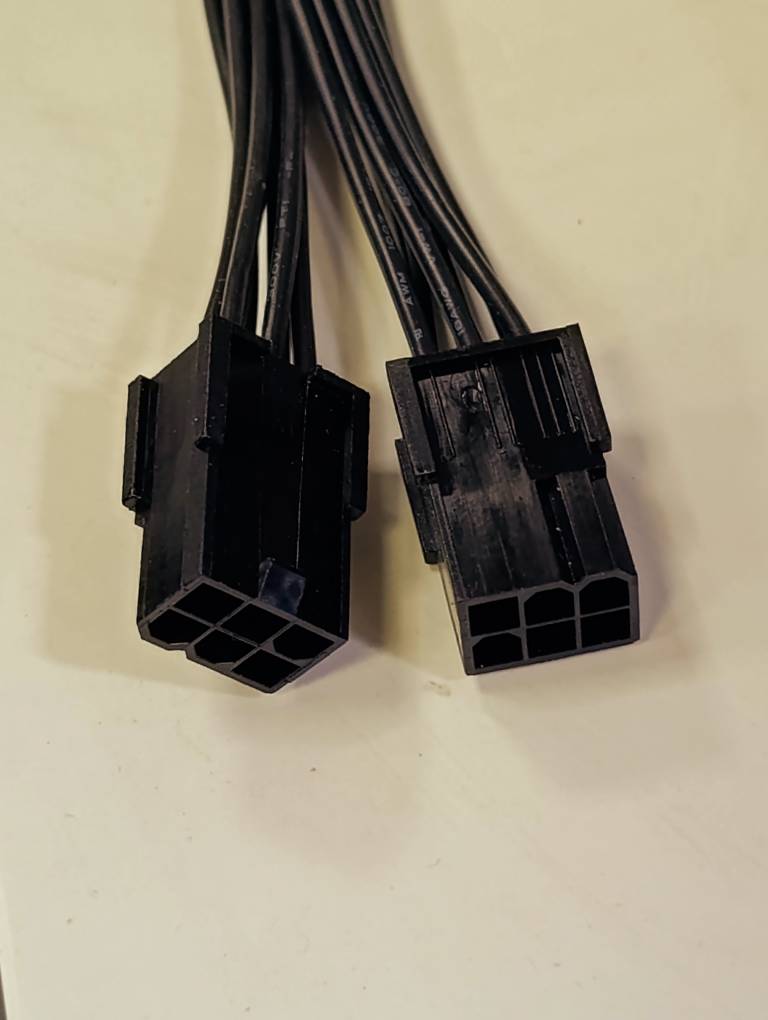

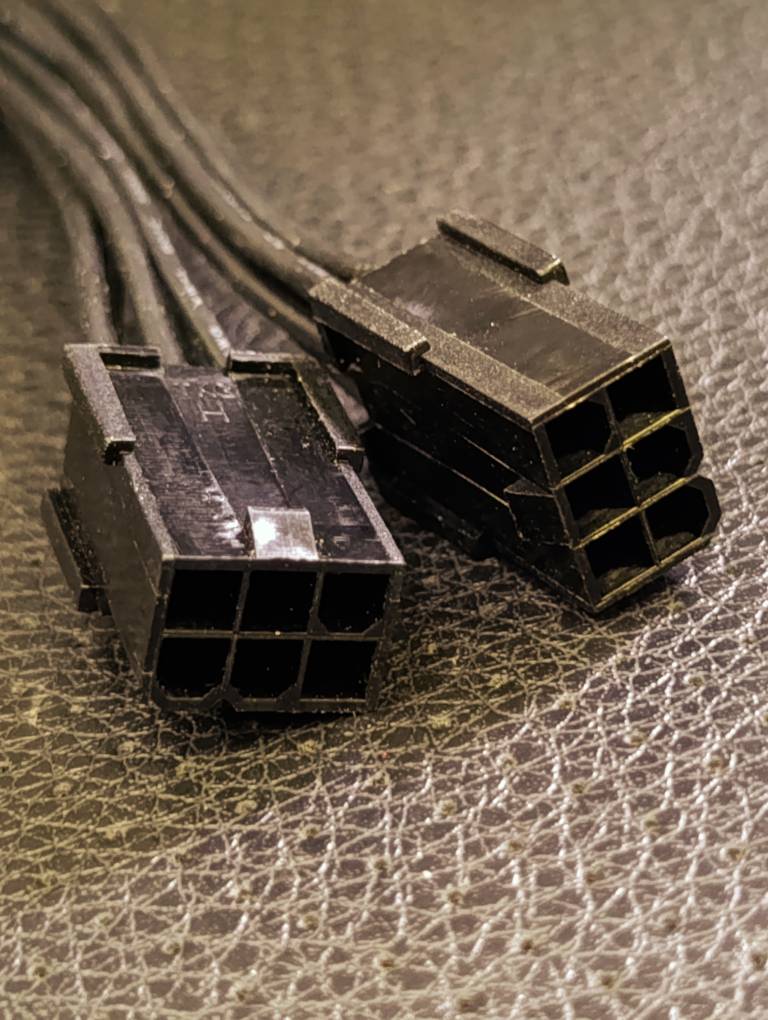

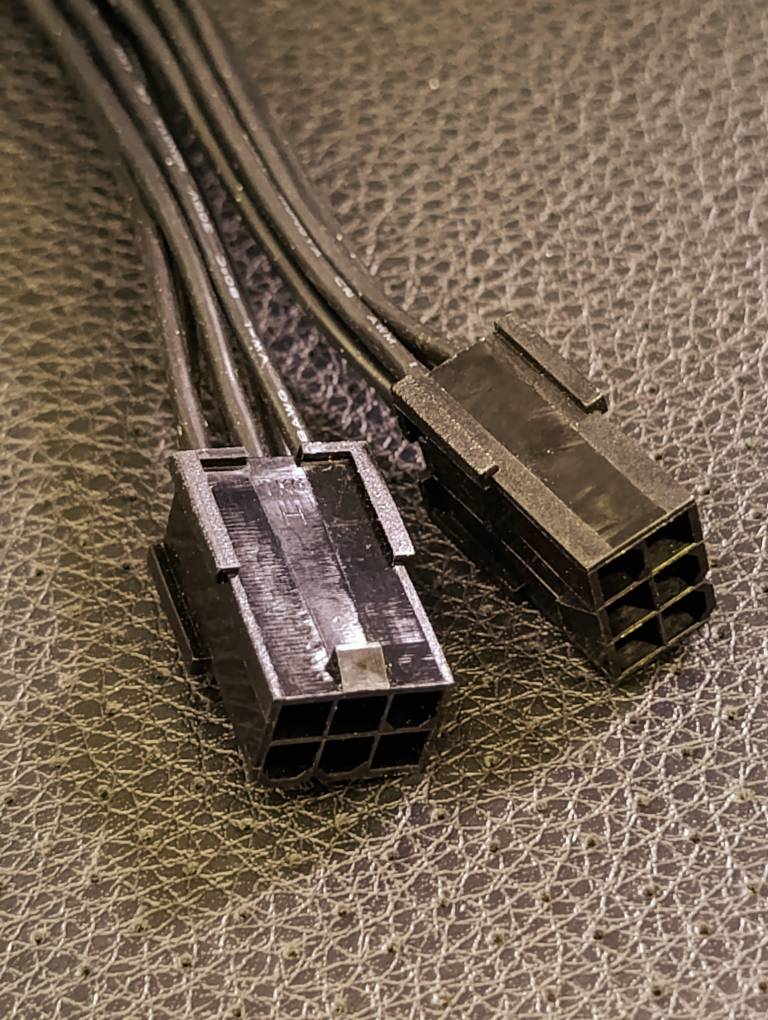

ساختار 6+2 پین باعث می‌شود سمت کارت گرافیک بتواند با ورودی‌های PCIe 6-Pin یا PCIe 8-Pin سازگار شود؛ برای ورودی 8 پین، بخش 2 پین در کنار کانکتور 6 پین قرار می‌گیرد و برای ورودی 6 پین، قسمت 2 پین بدون اتصال باقی می‌ماند. راهنمای رسمی Corsair نیز دقیقاً همین نحوه استفاده از کانکتورهای 6+2 پین PCIe را برای کارت‌های گرافیک توضیح می‌دهد.

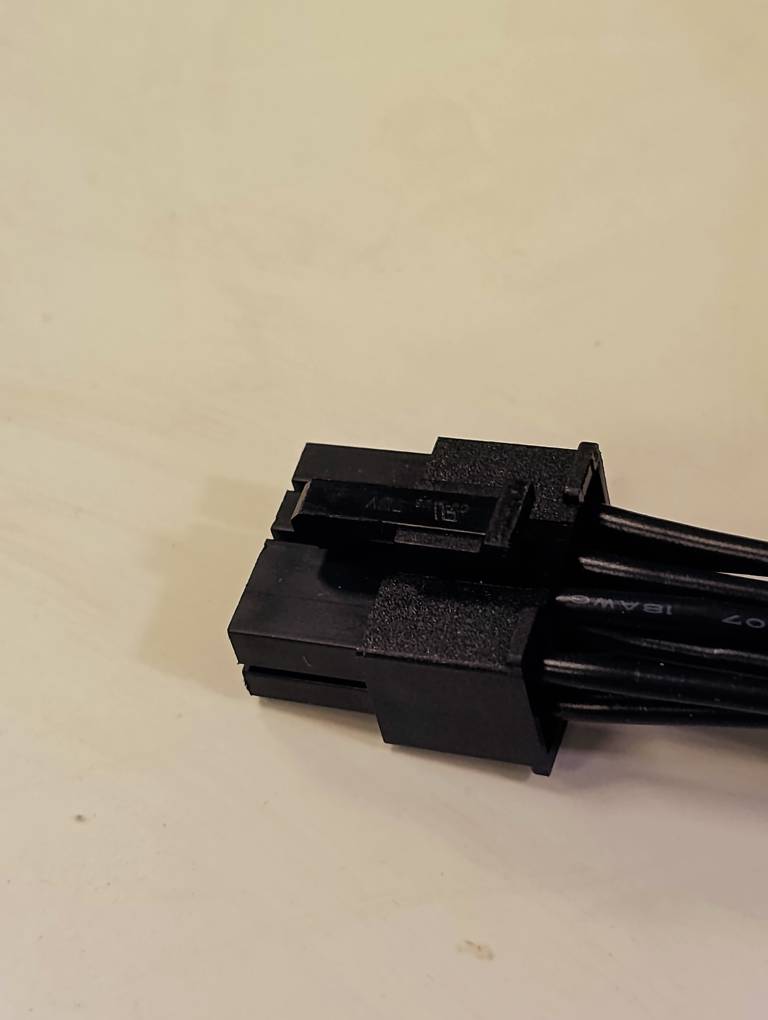

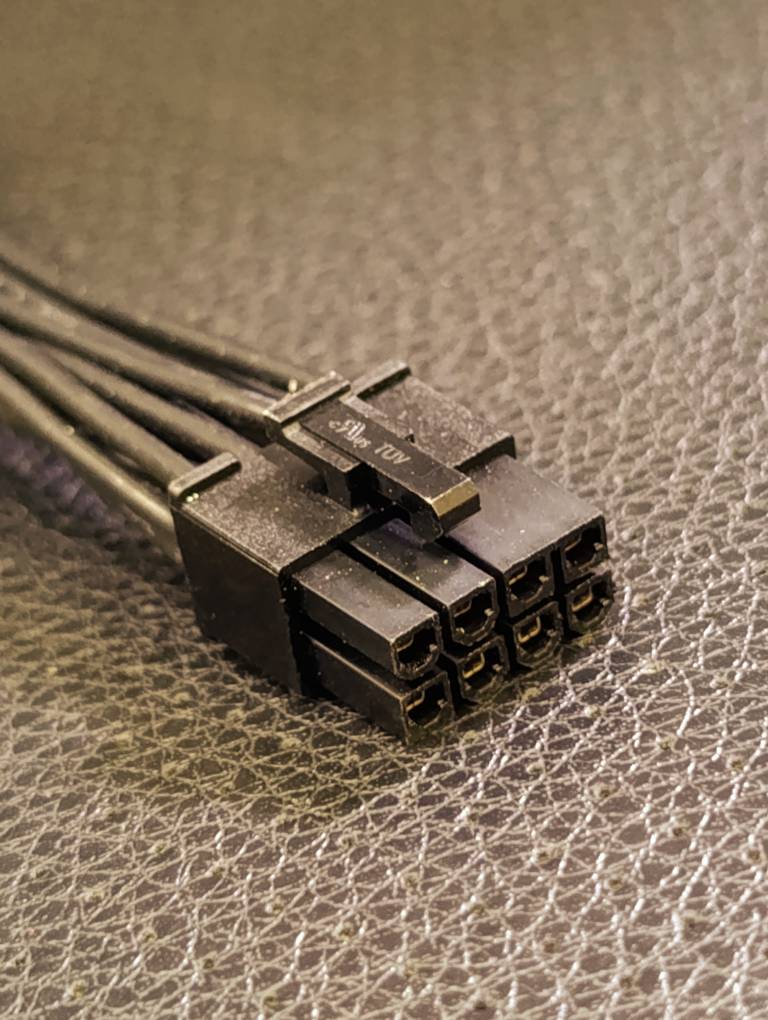

سمت 8 پین ثابت این نوع کابل معمولاً به خروجی اختصاصی PCIe/VGA روی پاور ماژولار سازگار متصل می‌شود. در راهنمای رسمی پاورهای ماژولار Corsair نیز کابل PCIe با سمت 8 پین پاور و سمت 6+2 پین دستگاه معرفی شده است.

نکته بسیار مهم این است که سمت ماژولار پاور استاندارد مشترک و جهانی بین همه پاورها ندارد. حتی اگر کانکتور 8 پین از نظر ظاهری روی چند مدل پاور یکسان باشد، ترتیب سیم‌ها یا Pinout می‌تواند متفاوت باشد. Seasonic صراحتاً اعلام می‌کند کابل‌های ماژولار میان برندهای مختلف و حتی برخی سری‌های یک برند الزاماً سازگار نیستند و استفاده از کابل ناسازگار می‌تواند به قطعات آسیب برساند.

بنابراین این کابل نباید صرفاً بر اساس شکل 8 پین به هر پاور ماژولاری متصل شود. پیش از استفاده باید مدل دقیق پاور و Pinout کابل با یکدیگر مطابقت داده شوند. سمت مشخص‌شده PCI-E برای اتصال به کارت گرافیک است و سمت 8 پین ثابت تنها باید به پاوری متصل شود که سازگاری آن با این کابل تأیید شده باشد.

این محصول برای کارت‌های گرافیکی کاربرد دارد که برای تأمین توان اضافه به ورودی PCIe شش یا هشت پین نیاز دارند و برق اسلات PCI Express به‌تنهایی برای آن‌ها کافی نیست. کابل تنها وظیفه انتقال برق را بر عهده دارد و هیچ داده یا سیگنال تصویری از طریق آن منتقل نمی‌شود.

مشخصات فنی
