کابل تبدیل برق SATA 15 پین به PCIe 6+2 پین برای رایزر کارت گرافیک
کابل تبدیل برق SATA 15 پین به PCIe 6+2 پین برای رایزر کارت گرافیک
هر قسط با ترب‌پی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات

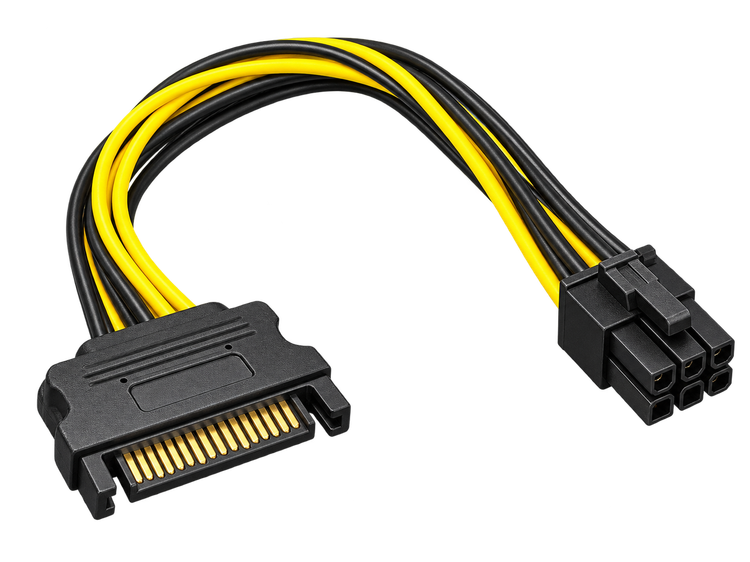

کابل تبدیل SATA Power 15-Pin به PCIe 6+2-Pin برای تأمین برق رایزرهای PCI Express و تجهیزات داخلی سازگاری طراحی شده است که ورودی برق 6 پین PCIe دارند. در یک سمت کابل، کانکتور برق SATA استاندارد قرار گرفته و در سمت دیگر کانکتور PCIe 6+2 پین دیده می‌شود؛ بخش 2 پین آن به‌صورت جداشونده در کنار کانکتور 6 پین قرار دارد و بسته به نوع ورودی می‌توان از قسمت 6 پین استفاده کرد.
استاندارد SATA برای کانکتور برق 15 پین، خطوط مجزای 5V و 12V و Ground را تعریف می‌کند. در مشخصات رسمی SATA-IO، پایه‌های P13 تا P15 برای توان 12 ولت تعریف شده‌اند.

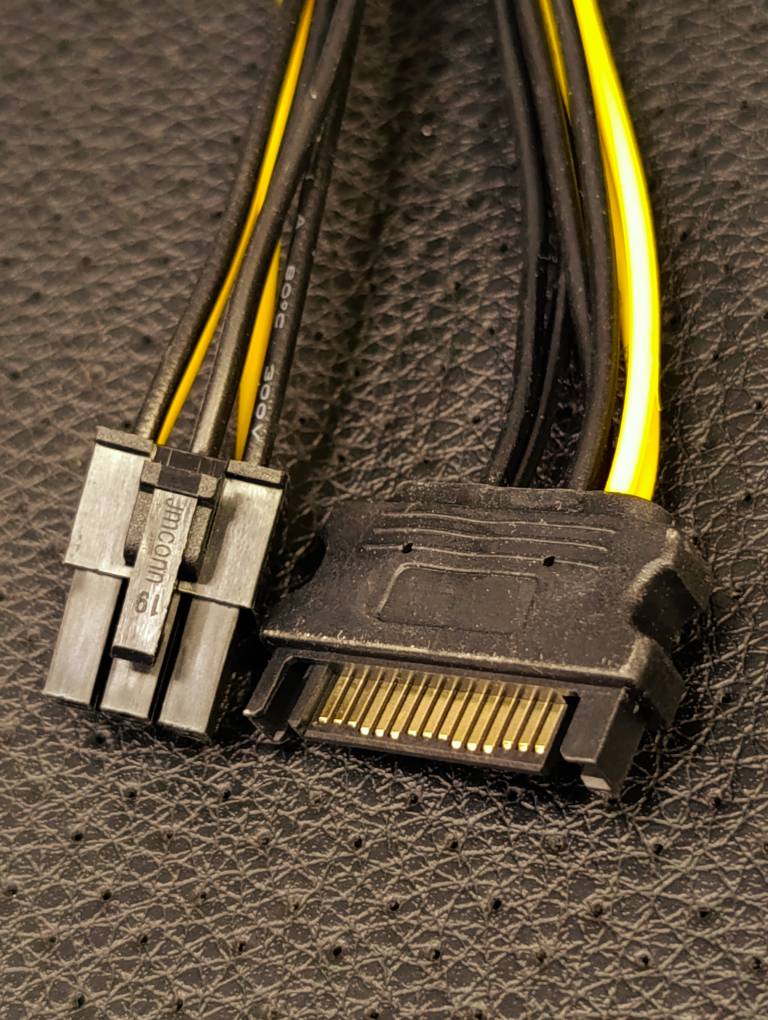

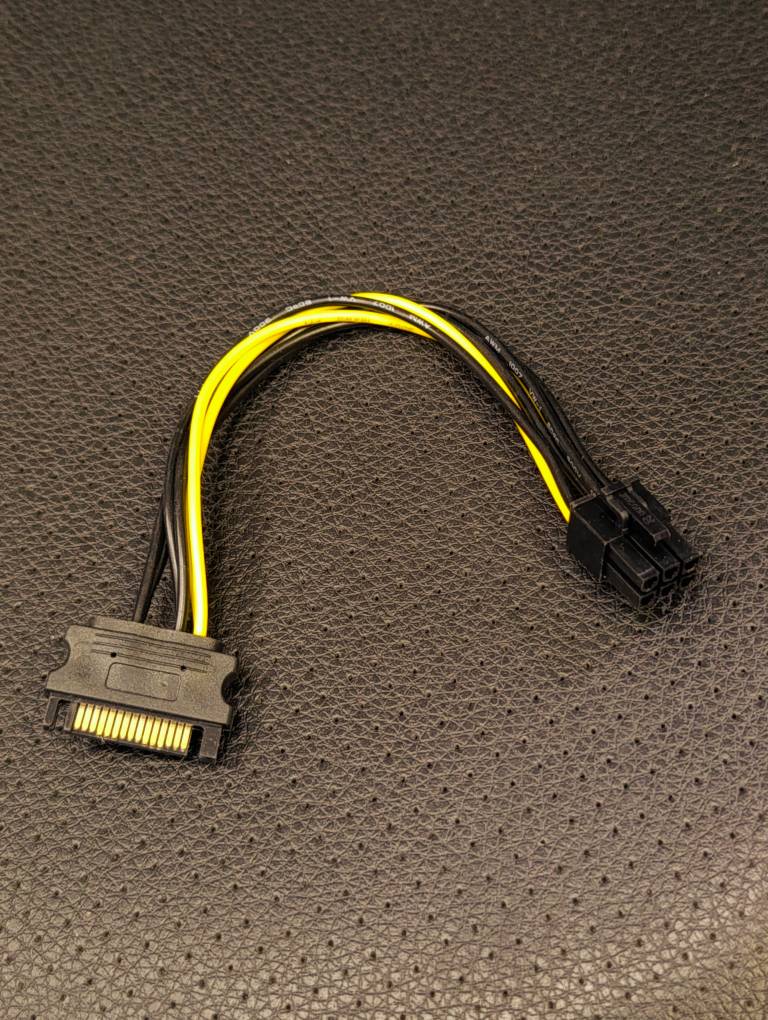

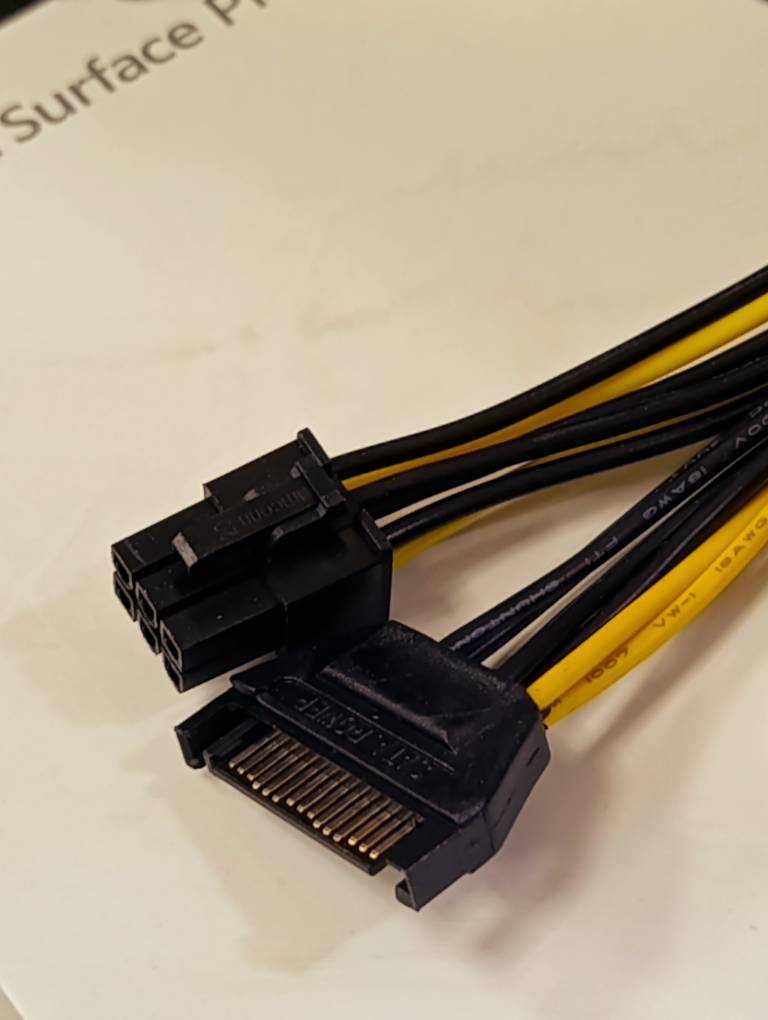

در کابل نمونه، سیم‌های زرد و مشکی از کانکتور SATA به سمت PCIe هدایت شده‌اند که با آرایش متداول برق 12V و Ground در کابل‌های تغذیه PCIe هم‌خوانی دارد. بنابراین این محصول یک مبدل فعال ولتاژ نیست؛ بلکه برق 12 ولت موجود در خروجی SATA پاور را به کانکتور PCIe منتقل می‌کند.
محصولات تجاری معتبر نیز از همین معماری استفاده می‌کنند. برای نمونه Akasa کابل‌های SATA Power به PCIe 6+2-Pin را برای ایجاد اتصال برق PCI Express عرضه می‌کند و StarTech نیز کابل‌های SATA به PCIe 6-Pin را به‌عنوان تبدیل برق داخلی کامپیوتر معرفی کرده است.
کاربرد اصلی این نمونه، تأمین برق رایزر کارت گرافیک دارای ورودی PCIe 6-Pin است؛ به‌خصوص در سیستم‌هایی که رایزر از مادربرد فاصله دارد و برای تأمین توان بخش PCI Express به ورودی برق مجزا نیاز دارد. این کابل فقط برق را منتقل می‌کند و هیچ سیگنال داده PCI Express از طریق آن عبور نمی‌کند.
کانکتور 6+2 پین از نظر فیزیکی قابلیت استفاده به‌صورت 6 پین یا 8 پین را دارد، اما این موضوع به معنی مناسب‌بودن کابل برای تغذیه مستقیم هر کارت گرافیک 8 پین نیست. کابل حاضر تنها یک ورودی SATA دارد؛ در حالی که محصولات معتبر برای تغذیه مستقیم کارت گرافیک 6 پین معمولاً از دو ورودی SATA استفاده می‌کنند. StarTech نیز برای کابل PCIe 6 پین خود دو SATA ورودی در نظر گرفته و هنگام تغذیه کارت گرافیک استفاده از دو کابل جداگانه پاور را توصیه می‌کند.
به همین دلیل این مدل بیشتر برای رایزرهای کم‌مصرف و تجهیزات PCIe جانبی مناسب است و استفاده از آن به‌عنوان جایگزین کابل اصلی PCIe پاور برای کارت‌های گرافیک پرمصرف توصیه نمی‌شود.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | کابل تبدیل برق داخلی |
| کاربرد اصلی | تأمین برق رایزر کارت گرافیک |
| ورودی | SATA Power |
| تعداد پین ورودی | 15 پین |
| خروجی | PCIe Power |
| نوع خروجی | 6+2 پین |
| قابلیت استفاده به‌صورت 6 پین | دارد |
| انتقال برق 12V | دارد |
| تبدیل ولتاژ فعال | ندارد |
| انتقال دیتا PCI Express | ندارد |
| نوع اتصال | باسیم |
| رنگ سیم‌ها | زرد و مشکی |
| رنگ کانکتورها | مشکی |
| کاربرد برای رایزر PCIe 6-Pin | دارد |
| استفاده مستقیم برای GPU پرمصرف | توصیه نمی‌شود |
نقد و بررسی
نقد و بررسی تخصصی
کابل SATA به PCIe 6+2 پین راه‌حل ساده‌ای برای رساندن برق 12 ولت پاور به رایزرهایی است که ورودی 6 پین PCIe دارند. مهم‌ترین مزیت آن نصب آسان و بی‌نیاز بودن از مدار تبدیل ولتاژ است؛ اتصال SATA از پاور گرفته شده و خروجی PCIe مستقیماً به رایزر متصل می‌شود.
وجود کانکتور 6+2 باعث افزایش سازگاری فیزیکی می‌شود، اما در کاربرد رایزر معمولاً فقط بخش 6 پین مورد استفاده قرار می‌گیرد.
نکته مهم، محدودیت توان ورودی SATA است. خروجی PCIe 6 پین در تجهیزات استاندارد می‌تواند برای توان‌های بالاتر طراحی شده باشد، در حالی که این نمونه تنها از یک SATA تغذیه می‌شود. به همین دلیل استفاده صحیح آن باید محدود به تجهیزاتی باشد که جریان مصرفی آن‌ها متناسب با ظرفیت کابل و خروجی SATA باشد.
برای کارت گرافیک‌هایی که دارای ورودی برق PCIe مستقل هستند، استفاده از کابل مستقیم PCIe پاور خود منبع تغذیه، گزینه مناسب‌تری است. این مبدل بیشتر برای رایزر، بردهای توسعه و کاربردهای سبک داخلی مناسب است.
