کابل دیجیتال مانیتور DVI-D Single Link مدل 18+1 نری به نری

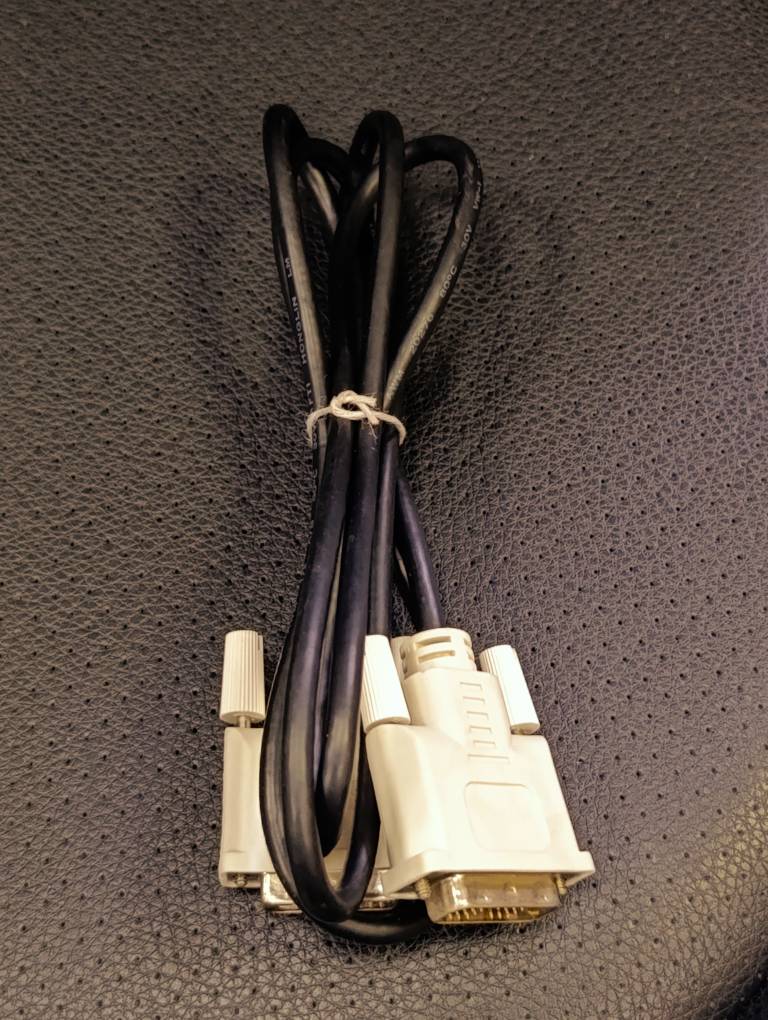

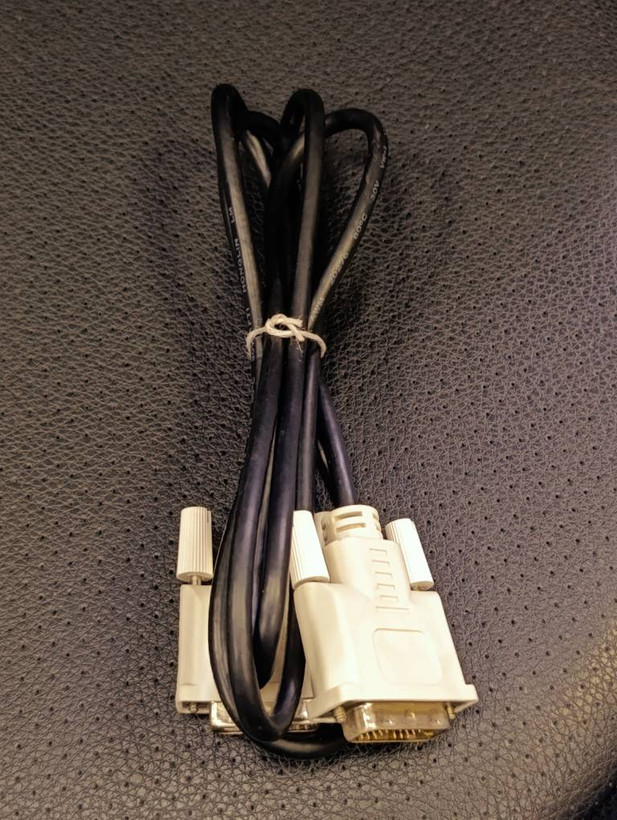

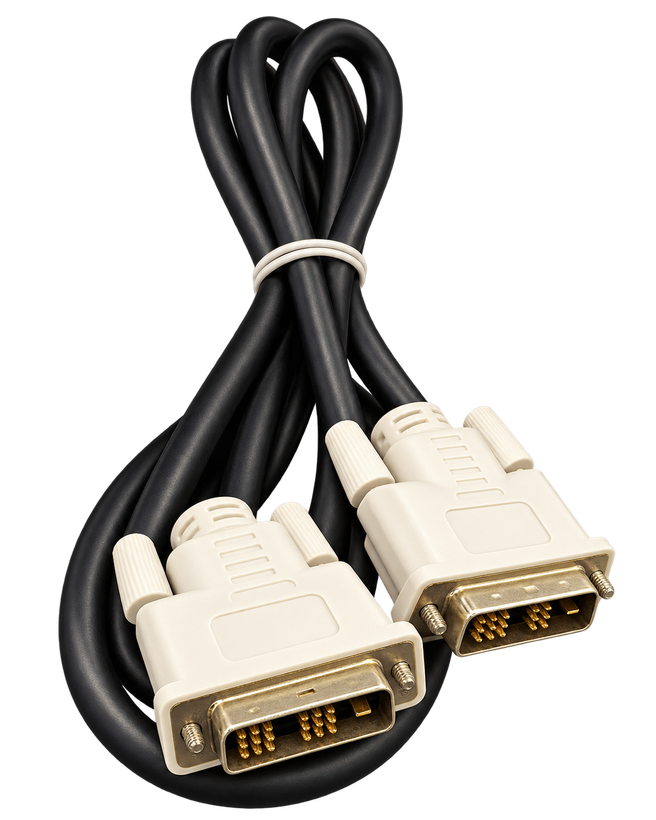

کابل DVI-D Single Link 18+1 نری به نری یک کابل انتقال تصویر دیجیتال برای اتصال کامپیوتر، کارت گرافیک یا سایر منابع تصویری مجهز به خروجی DVI-D به مانیتور، نمایشگر یا پروژکتور دارای ورودی DVI سازگار است. ساختار کانکتورهای نمونه موجود نشان می‌دهد هر دو سر کابل از نوع DVI-D Single Link Male هستند و آرایش پین‌ها به‌صورت 18 پین دیجیتال به همراه تیغه تخت DVI است.

استاندارد DVI یا Digital Visual Interface توسط Digital Display Working Group برای انتقال پرسرعت داده تصویری دیجیتال توسعه داده شد. در مشخصات رسمی DVI 1.0، حالت Single Link از یک لینک TMDS استفاده می‌کند و حداکثر فرکانس کلاک TMDS در حالت Single Link تا 165MHz تعریف شده است.

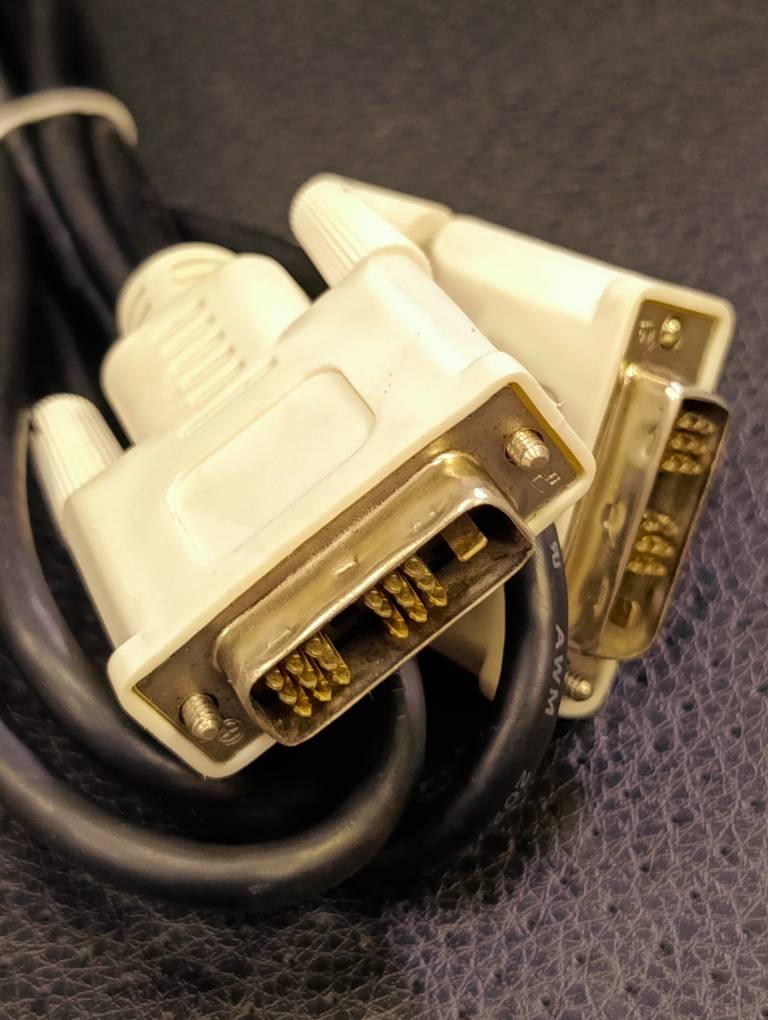

کانکتور DVI-D مخصوص سیگنال دیجیتال است و برخلاف DVI-I، پین‌های آنالوگ اطراف تیغه تخت را ندارد. این ویژگی در تصویر نمونه نیز قابل مشاهده است؛ بنابراین این کابل برای انتقال سیگنال دیجیتال DVI طراحی شده و کابل VGA آنالوگ محسوب نمی‌شود.

کابل‌های استاندارد DVI-D Single Link 18+1 معمولاً برای اتصال مستقیم کامپیوتر یا لپ‌تاپ دارای خروجی DVI به مانیتور یا پروژکتور استفاده می‌شوند. برای نمونه StarTech کابل‌های DVI-D Single Link با دو کانکتور 19 پین نری را برای اتصال دیجیتال نمایشگر معرفی کرده و پشتیبانی تا رزولوشن 1920×1200 و نرخ انتقال حداکثر 4.95Gbps را برای محصولات استاندارد خود اعلام می‌کند.

ViewSonic نیز کابل رسمی DVI-D Single Link Male/Male 18+1 را با همین آرایش کانکتورها عرضه می‌کند و مشخصات آن با نوع فیزیکی نمونه موجود مطابقت دارد.

هر دو کانکتور کابل دارای پیچ‌های جانبی هستند تا پس از اتصال به کارت گرافیک یا نمایشگر در جای خود محکم شوند. این ساختار از جداشدن ناخواسته کانکتور هنگام جابه‌جایی کابل یا سیستم جلوگیری می‌کند.

این کابل برای انتقال تصویر دیجیتال طراحی شده است. استاندارد DVI 1.0 اساساً رابط انتقال داده تصویری است و انتقال صدا جزو قابلیت استاندارد این رابط محسوب نمی‌شود؛ بنابراین برای صدا معمولاً باید از کابل یا خروجی صوتی جداگانه استفاده شود.

از آنجا که این نمونه Single Link است، نباید آن را با DVI-D Dual Link اشتباه گرفت. DVI-D Dual Link از تعداد پین بیشتری استفاده می‌کند و برای پهنای باند بالاتر طراحی شده است. در استاندارد اصلی DVI، برای زمان‌بندی‌هایی که به بیش از 165MHz TMDS نیاز دارند، استفاده از لینک دوم پیش‌بینی شده است.
