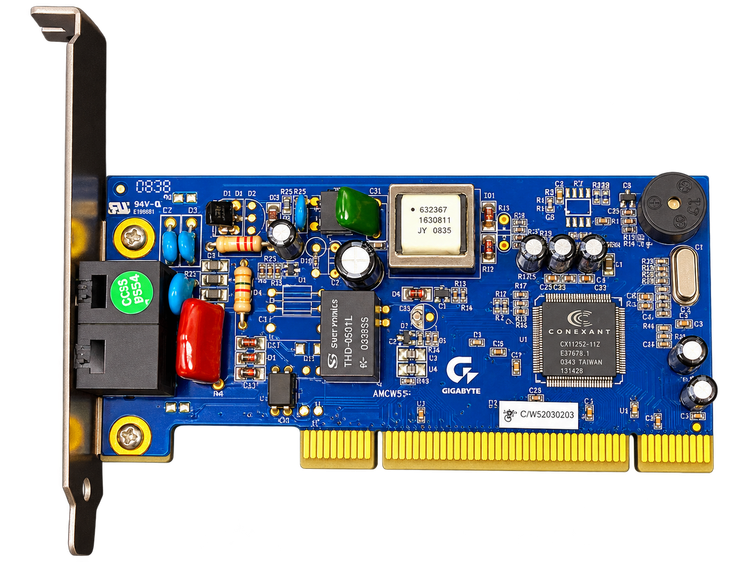

مودم داخلی GIGABYTE 56K PCI مدل AMI-CW52 V.92 با چیپست Conexant CX11252-11
GIGABYTE AMI-CW52 V.92 56K PCI Data/Fax Modem with Conexant CX11252-11 HSFi Chipset
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات

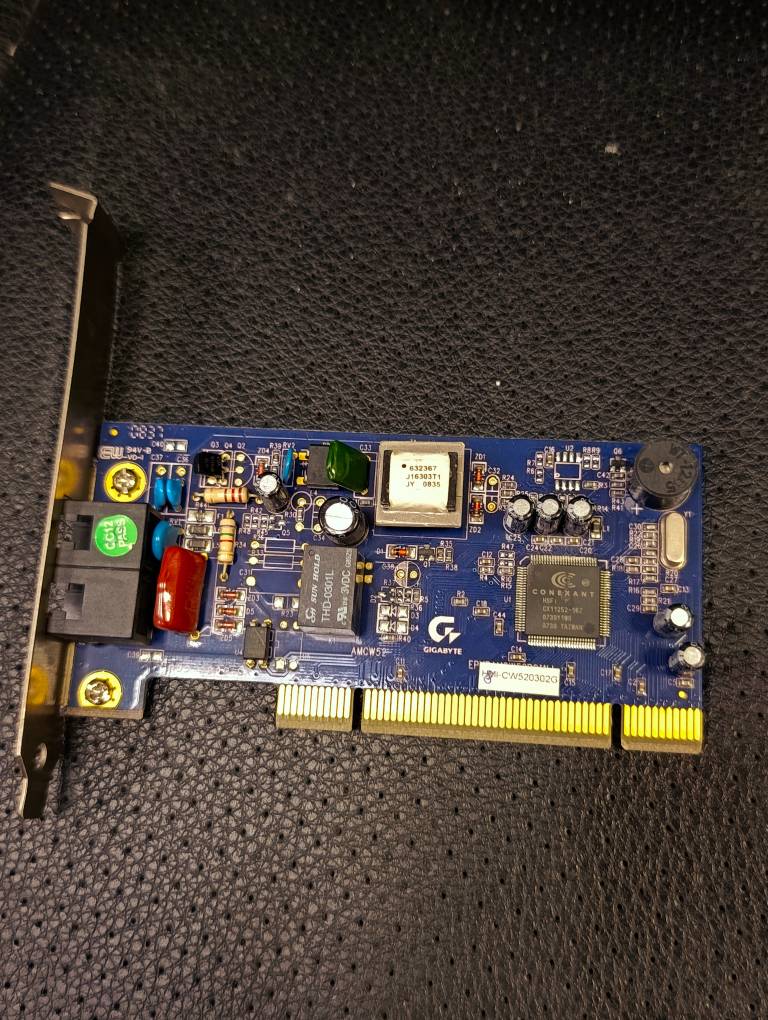

مودم داخلی GIGABYTE AMI-CW52 V.92 یک مودم آنالوگ 56K با رابط PCI است که بر پایه چیپست Conexant HSFi CX11252-11 ساخته شده و برای اتصال کامپیوترهای مجهز به اسلات PCI به خطوط تلفن آنالوگ PSTN طراحی شده است. روی نمونه موجود، لوگوی GIGABYTE، کد برد AMCW52 و تراشه اصلی Conexant قابل مشاهده است و مشخصات سختافزاری آن با خانواده ثبتشده AMI-CW52 V.92 PCI Modem مطابقت دارد.
مدل AMI-CW52 بهصورت رسمی در سوابق تجهیزات مخابراتی ایالات متحده بهعنوان یک 56K PCI Data/Fax Modem Card ثبت شده است. پرونده FCC، شرکت Amigo Technology را بهعنوان سازنده طراحی AMI-CW52/AMI-CA52 معرفی میکند. نمونه حاضر یک پیادهسازی OEM با نشان GIGABYTE روی PCB است.
خانواده Conexant CX11252 HSFi از معماری Host-Processed استفاده میکند؛ به این معنی که بخشی از پردازش مودم توسط CPU و درایور سیستم انجام میشود. دیتاشیت اصلی Conexant مدل CX11252-11 را برای کاربردهای دسکتاپ معرفی کرده و پشتیبانی از استانداردهای V.92، V.90 و K56flex را برای آن تأیید میکند. حداکثر سرعت دریافت داده در شرایط مناسب تا 56Kbps و حداکثر سرعت ارسال در حالت V.92 تا 48Kbps است.
استاندارد V.92 علاوه بر افزایش نرخ ارسال، قابلیتهایی نظیر Quick Connect برای کاهش زمان برقراری اتصال و Modem-on-Hold را در بسترهای مخابراتی سازگار فراهم میکند. برای خطوط یا تجهیزات قدیمیتر نیز چیپست از مجموعه گستردهای از استانداردها مانند V.34، V.32bis، V.32، V.22bis، V.22، V.23 و V.21 پشتیبانی میکند.
این مودم از V.44 برای فشردهسازی داده پشتیبانی میکند و قابلیتهای استاندارد تصحیح خطا و فشردهسازی مودمهای نسل V.9x را در اختیار سیستم قرار میدهد. این ویژگی در دوران ارتباط Dial-Up برای افزایش بازده انتقال صفحات وب، متن و سایر دادههای قابل فشردهسازی اهمیت داشت.
قابلیت Fax نیز بخشی از معماری CX11252 است. طبق مستندات Conexant، این تراشه از ارسال و دریافت فکس تا 14.4Kbps و استاندارد V.17 پشتیبانی میکند. ثبت رسمی FCC نیز AMI-CW52 را صراحتاً بهعنوان کارت Data/Fax معرفی کرده است.
روی براکت نمونه موجود دو سوکت RJ-11 دیده میشود که در این نوع مودمها برای اتصال خط تلفن و عبور اتصال تلفن استفاده میشوند. مدار DAA، ترانس ایزولاسیون، رله و اجزای حفاظتی خط نیز روی برد قابل مشاهدهاند. این مجموعه وظیفه برقراری ارتباط ایمن میان بخش دیجیتال رایانه و خط تلفن آنالوگ را بر عهده دارد.
این کارت از PCI کلاسیک استفاده میکند و با PCI Express متفاوت است. کاربرد اصلی آن امروزه در کامپیوترهای قدیمی، سیستمهای Legacy، تجهیزات صنعتی، نرمافزارهای فکس، ارتباطات Dial-Up و پروژههای Retro PC است. برای مادربردهای جدید فاقد PCI یا اتصال اینترنت پهنباند امروزی طراحی نشده است.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند درجشده روی برد | GIGABYTE |
| مدل / خانواده مرجع | AMI-CW52 V.92 PCI Modem |
| کد PCB قابل مشاهده | AMCW52 |
| نوع محصول | مودم داخلی Data/Fax |
| چیپست | Conexant HSFi CX11252-11 |
| معماری | Host-Processed / Software Modem |
| رابط اتصال | PCI |
| استاندارد PCI چیپست | PCI Local Bus 2.2 |
| نوع شبکه مخابراتی | PSTN آنالوگ |
| حداکثر سرعت دریافت | تا 56Kbps |
| حداکثر سرعت ارسال V.92 | تا 48Kbps |
| استانداردهای اصلی | V.92، V.90، K56flex |
| استانداردهای سازگار قدیمی | V.34، V.32bis، V.32، V.23، V.22bis، V.22، V.21 |
| فشردهسازی داده | V.44 |
| قابلیت Quick Connect | دارد، در حالت V.92 |
| Modem-on-Hold | پشتیبانی توسط V.92 |
| قابلیت Fax | دارد |
| حداکثر سرعت Fax | تا 14.4Kbps |
| استاندارد اصلی Fax | V.17 |
| تعداد سوکت تلفن قابل مشاهده | 2 عدد RJ-11 |
| Plug and Play | پشتیبانی میشود |
| رابط باس | 32-bit PCI |
| فرکانس PCI پشتیبانیشده توسط چیپست | 33MHz |
| مدیریت توان | PCI Power Management / ACPI |
| نوع پردازش | وابسته به پردازنده و درایور سیستم |
| کاربرد | Data / Fax / Dial-Up |
| سیستمهای مناسب | رایانههای قدیمی و تجهیزات Legacy دارای PCI |
نقد و بررسی
نقد و بررسی تخصصی
مودم GIGABYTE AMI-CW52 از نسل مودمهای 56K PCI مبتنی بر Conexant است که در دوره Dial-Up برای دسترسی به اینترنت و ارسال فکس از طریق خطوط تلفن آنالوگ استفاده میشد. ترکیب استاندارد V.92 با چیپست CX11252-11 این کارت را نسبت به نسلهای قدیمیتر V.90 کاملتر کرده و امکان دریافت تا 56Kbps و ارسال تا 48Kbps را در شرایط سازگار فراهم میکند.
یکی از ویژگیهای مهم CX11252-11، پشتیبانی از V.44 Data Compression است. همچنین معماری Host-Processed موجب کاهش پیچیدگی و هزینه سختافزاری کارت شده است، هرچند در مقابل، عملکرد صحیح مودم وابستگی بیشتری به سیستمعامل و درایور مناسب دارد.
مدل AMI-CW52 از نظر تاریخی نیز قابل شناسایی است؛ این مدل در فهرست سازگاری سختافزاری Windows با عنوان AMI-CW52 V.92 PCI Modem ثبت شده و در سوابق رسمی FCC نیز بهعنوان مودم PCI 56K Data/Fax معرفی شده است.
وجود دو اتصال RJ-11، مدار کامل رابط خط تلفن و اجزای ایزولاسیون در نمونه حاضر آن را برای استفاده بهعنوان یک مودم داخلی کلاسیک Data/Fax مناسب میکند. با این حال، به دلیل استفاده از PCI و وابستگی نرمافزاری به درایور، کاربرد امروزی این کارت بیشتر به سیستمهای قدیمی، تجهیزات خاص صنعتی و کاربردهای Retro محدود میشود.
