مودم داخلی GIGABYTE SoftK56 56K PCI با چیپست Conexant CX11252-41Z
GIGABYTE SoftK56 56K PCI Modem with Conexant CX11252-41Z HSFi Chipset
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات

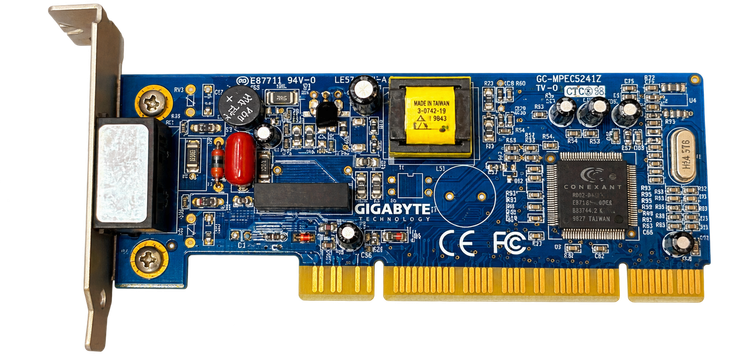

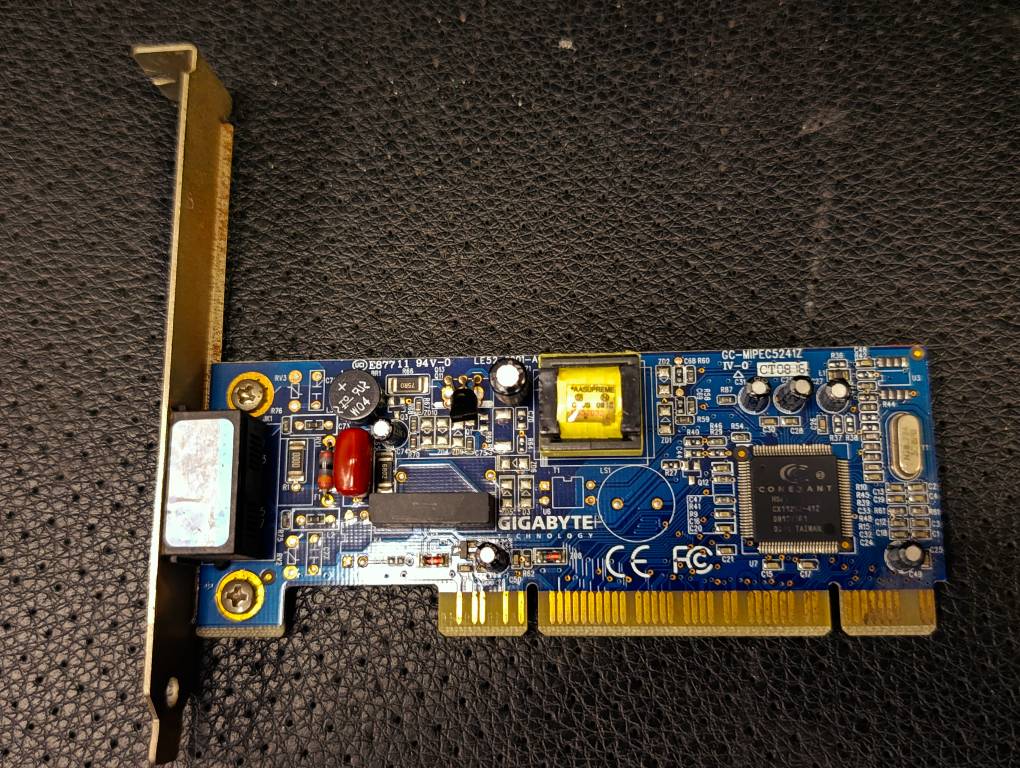

مودم داخلی GIGABYTE SoftK56 56K PCI یک مودم آنالوگ Dial-Up مبتنی بر چیپست Conexant CX11252-41Z از خانواده HSFi است که برای اتصال رایانههای مجهز به اسلات PCI به خطوط تلفن آنالوگ PSTN طراحی شده است. روی برد نمونه، نام GIGABYTE Technology، چیپ اصلی Conexant و کد PCB GC-MIPEC5241Z قابل مشاهده است؛ بنابراین این کد بهعنوان شناسه برد محصول قابل استفاده است.
چیپست CX11252 از معماری HSFi یا Host-Processed Software Modem استفاده میکند؛ به این معنی که بخشی از پردازش سیگنال مودم توسط پردازنده سیستم و درایور نرمافزاری انجام میشود. دیتاشیت رسمی خانواده CX11252 آن را بهعنوان مودم PCI مبتنی بر استانداردهای V.92، V.90 و K56flex معرفی میکند. این خانواده در حالت دریافت تا سرعت اسمی 56Kbps و در حالت V.92 برای ارسال تا 48Kbps را پشتیبانی میکند.
درایورهای این ترکیب سختافزاری با عنوان GigaByte SoftK56 Modem نیز در پایگاههای سختافزاری ثبت شدهاند و نمونههای مبتنی بر شناسه Conexant PCI VEN_14F1 / DEV_2F30 با درایورهای CXT/Conexant شناسایی میشوند.
این مودم علاوه بر استانداردهای V.92 و V.90، از پروتکلهای قدیمیتر شامل V.34، V.32bis، V.32، V.22bis، V.22، V.23 و V.21 پشتیبانی میکند و در صورت پایینبودن کیفیت خط میتواند سرعت اتصال را متناسب با شرایط خط کاهش دهد. قابلیتهای Quick Connect و Modem-on-Hold نیز در استاندارد V.92 و معماری CX11252 پیشبینی شدهاند.
برای افزایش بازده انتقال داده، CX11252 از V.44، V.42bis و MNP 5 برای فشردهسازی اطلاعات و از V.42 LAPM و MNP 2-4 برای تصحیح خطا پشتیبانی میکند. V.44 بهطور خاص برای افزایش بازده انتقال دادههای قابل فشردهسازی مانند صفحات وب و اسناد در ارتباط Dial-Up طراحی شده است.
قابلیت فکس نیز از امکانات اصلی این خانواده است. طبق دیتاشیت Conexant، مودم CX11252 امکان ارسال و دریافت فکس با سرعت حداکثر 14.4Kbps را با استانداردهای V.17، V.29، V.27ter و V.21 Channel 2 فراهم میکند و از Fax Class 1 و Class 1.0 پشتیبانی میشود.
چیپ CX11252 همچنین در سطح سختافزار و درایور از قابلیتهایی نظیر Caller ID، Telephone Answering Machine و Software Speakerphone پشتیبانی میکند. استفاده عملی از این امکانات به طراحی کامل برد، نوع اتصال تلفن، درایور و نرمافزار نصبشده بستگی دارد و وجود قابلیت در چیپست الزاماً به معنی فعالبودن تمام آنها در هر برد OEM نیست.
نمونه موجود از رابط PCI کلاسیک برای نصب روی مادربرد استفاده میکند و به بخش کامل ایزولاسیون و رابط خط تلفن مجهز است. بنابراین این محصول برای مادربردهایی مناسب است که دارای اسلات PCI استاندارد باشند و نباید آن را با PCI Express یا PCIe اشتباه گرفت.
کاربرد اصلی این مودم امروزه در کامپیوترهای قدیمی، سیستمهای صنعتی و Legacy، تجهیزات مبتنی بر خطوط تلفن آنالوگ، نرمافزارهای Fax، سیستمهای Dial-Up و پروژههای Retro PC است. این محصول مودم ADSL، VDSL یا مودم شبکه پهنباند محسوب نمیشود.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند برد | GIGABYTE |
| نام شناسایی درایور | GigaByte SoftK56 Modem |
| نوع محصول | مودم داخلی آنالوگ Dial-Up |
| کد برد قابل مشاهده | GC-MIPEC5241Z |
| برند چیپست | Conexant |
| خانواده چیپست | CX11252 HSFi |
| مدل چیپست نمونه | CX11252-41Z |
| معماری | Host-Processed / Software Modem |
| رابط اتصال | PCI |
| نوع خط | PSTN آنالوگ |
| رابط تلفن | RJ-11 |
| حداکثر سرعت دریافت | تا 56Kbps |
| حداکثر سرعت ارسال V.92 | تا 48Kbps |
| استانداردهای اصلی | V.92، V.90، K56flex |
| استانداردهای قدیمیتر | V.34، V.32bis، V.32، V.22bis، V.22، V.23، V.21 |
| Quick Connect | پشتیبانی توسط V.92 |
| Modem-on-Hold | پشتیبانی توسط V.92 |
| فشردهسازی داده | V.44، V.42bis، MNP 5 |
| تصحیح خطا | V.42 LAPM، MNP 2-4 |
| قابلیت فکس | دارد |
| حداکثر سرعت Fax | 14.4Kbps |
| استانداردهای Fax | V.17، V.29، V.27ter، V.21 Channel 2 |
| Fax Class | Class 1 / Class 1.0 |
| Caller ID | توسط چیپست پشتیبانی میشود |
| Telephone Answering Machine | توسط چیپست پشتیبانی میشود |
| Software Speakerphone | توسط چیپست پشتیبانی میشود |
| رابط باس چیپست | PCI / Mini PCI در خانواده CX11252 |
| Plug and Play | دارد |
| نوع پردازش | وابسته به CPU و درایور سیستم |
| Windows 95/98/98SE/ME/2000 | در مستندات خانواده CX11252 ذکر شده |
| Windows XP | درایورهای CX11252/SoftK56 برای آن موجود بودهاند |
| Windows 10/11 | سازگاری این برد بهصورت رسمی تضمین نشده |
| کاربرد امروزی | سیستمهای Legacy، Dial-Up، Fax و Retro PC |
نقد و بررسی
نقد و بررسی تخصصی
مودم GIGABYTE SoftK56 با چیپست Conexant CX11252-41Z متعلق به نسل پیشرفتهتر مودمهای PCI دوران Dial-Up است. پشتیبانی از V.92 در کنار V.90 و K56flex موجب شده این خانواده علاوه بر دریافت داده تا سرعت اسمی 56K، قابلیت ارسال تا 48Kbps در اتصال V.92، Quick Connect و Modem-on-Hold را نیز در اختیار داشته باشد.
استفاده از فشردهسازی V.44 و سیستمهای تصحیح خطای V.42/MNP نیز یکی از نقاط قوت معماری CX11252 محسوب میشود. این قابلیتها بهویژه در انتقال دادههای متنی و قابل فشردهسازی میتوانند بازده ارتباط Dial-Up را نسبت به انتقال خام افزایش دهند.
قابلیت فکس 14.4Kbps نیز باعث میشود این کارت تنها یک مودم اینترنت Dial-Up نباشد و در سیستمهایی که برای ارسال و دریافت Fax از خط تلفن و نرمافزار رایانهای استفاده میکنند، قابل استفاده باشد. پشتیبانی سختافزاری چیپست از Caller ID، TAM و Speakerphone نیز دامنه قابلیتهای خانواده CX11252 را افزایش میدهد، هرچند فعالبودن این امکانات به طراحی نهایی کارت و درایور وابسته است.
محدودیت اصلی این محصول، وابستگی زیاد به درایور به دلیل ماهیت Software Modem و استفاده از رابط قدیمی PCI است. از این رو کاربرد اصلی آن در سیستمهای قدیمی و تجهیزات Legacy است و برای مادربردهای جدید فاقد PCI یا ارتباطات اینترنت پهنباند امروزی طراحی نشده است.
