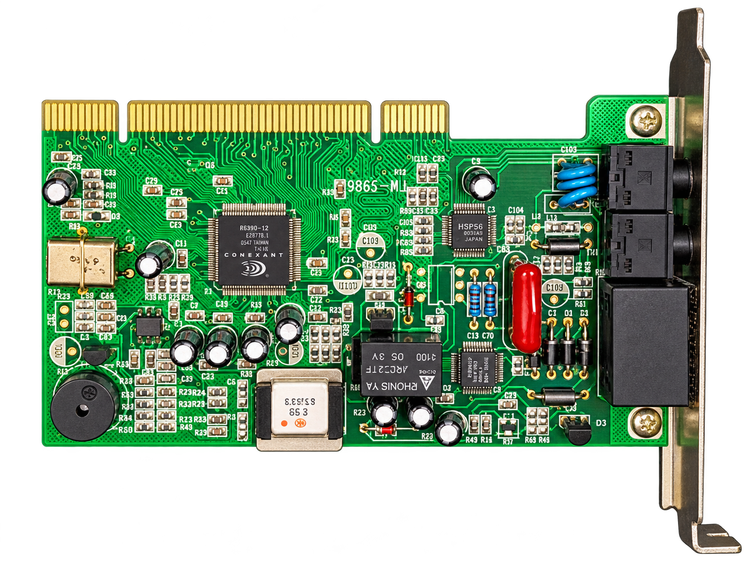

مودم داخلی PCI 56K Conexant HSP56 مدل برد 9865-ML
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
مودم داخلی Conexant HSP56 56K PCI با کد برد 9865-ML یک مودم آنالوگ داخلی برای اتصال رایانههای مجهز به اسلات PCI به خطوط تلفن PSTN است. تراشه اصلی نمونه موجود با نشان CONEXANT R6390-12 مشخص شده و عبارت HSP56 نیز روی مدار آن دیده میشود. این ترکیب، برد را در خانواده مودمهای Host Signal Processing یا HSP قرار میدهد؛ نسلی از مودمها که بخش مهمی از پردازش سیگنال را به پردازنده و درایور سیستم واگذار میکردند.
خانواده HSP56 در اصل توسط PCTEL توسعه یافت و Conexant در سال 2003 کسبوکار Soft Modem/HSP شرکت PCTEL را خریداری کرد. اسناد مالی رسمی Conexant و PCTEL این انتقال را تأیید میکنند؛ بنابراین وجود نام Conexant روی نمونههای متأخر خانواده HSP56 با تاریخ تولید پس از این انتقال کاملاً منطبق است.
طبق دیتاشیت اصلی PCTEL HSP56 World MicroModem، این معماری برای مودمهای PCI با سرعت اسمی 56K طراحی شده و از V.90، Data، Fax، Voice و Speakerphone پشتیبانی میکند. رابط PCI آن نیز مطابق PCI 2.2 طراحی شده و قابلیت Plug and Play و مدیریت توان در معماری مرجع HSP56 وجود دارد.

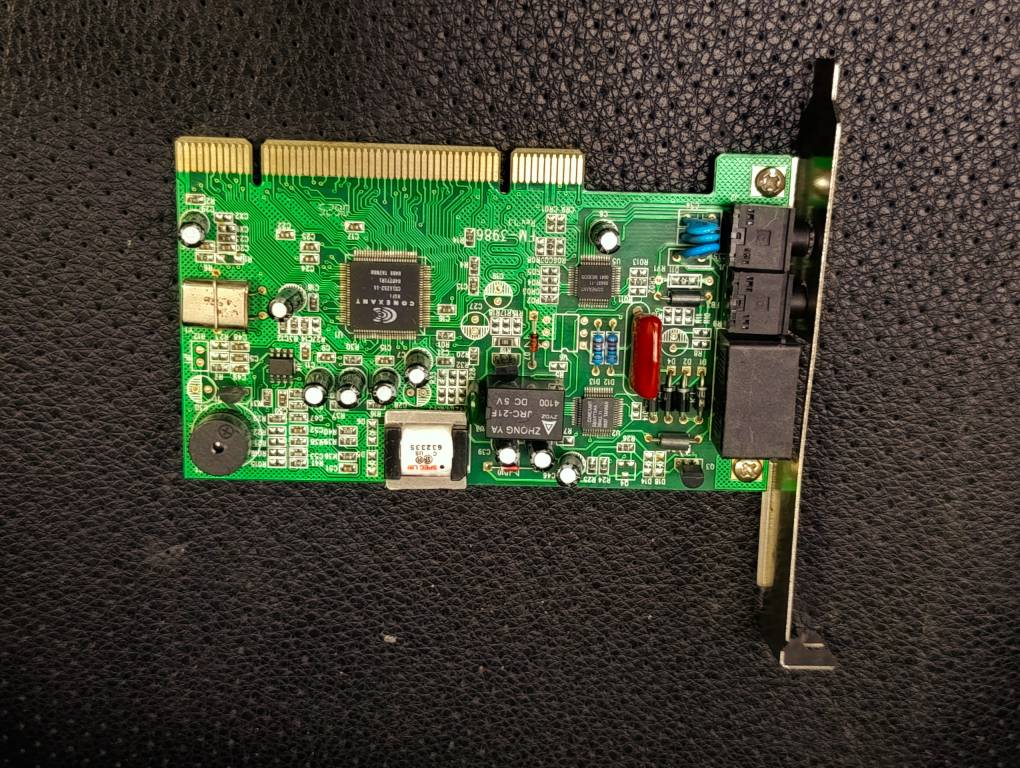

نمونه موجود علاوه بر کانکتور خط تلفن RJ-11، دارای دو جک صوتی 3.5 میلیمتری است که با طراحی مودمهای Voice/Speakerphone خانواده HSP56 همخوانی دارد. وجود بخش DAA و ایزولاسیون خط تلفن، قطعات حفاظتی، رله، ترانس و مدار آنالوگ مستقل نیز روی برد قابل مشاهده است. این نوع طراحی برای جداسازی الکتریکی بخش تلفن از رایانه و مدیریت سیگنالهای آنالوگ خط استفاده میشود.
حداکثر سرعت اسمی دریافت در این رده 56Kbps است. سرعت واقعی Dial-Up وابسته به کیفیت خط تلفن، مرکز مخابراتی، ISP، نویز و شرایط اتصال بوده و معمولاً پایینتر از عدد اسمی 56K خواهد بود. معماری مرجع HSP56 از V.90 و K56Flex برای ارتباط 56K و از استانداردهای قدیمیتر برای برقراری اتصال در سرعتهای پایینتر پشتیبانی میکند.
در بخش فکس، دیتاشیت HSP56 پشتیبانی از استانداردهای V.17، V.29، V.27ter و V.21 Channel 2 و Fax Group 3/Class 1 را ذکر میکند. این مشخصات امکان استفاده از کارت در نرمافزارهای قدیمی ارسال و دریافت فکس را فراهم میکند.
ماهیت HSP یا Host Signal Processing باعث میشود عملکرد این مودم وابستگی قابل توجهی به درایور مناسب داشته باشد. Microsoft Update Catalog نیز درایورهای HSP56 MR را با نام Conexant Systems برای Windows XP ثبت کرده است. با این حال، سازگاری این برد خاص با سیستمعاملهای جدید مانند Windows 10 و Windows 11 بهصورت رسمی تأیید نشده و برای کاربرد عملی باید از نظر PCI، معماری سیستمعامل و درایور بررسی شود.
کاربرد اصلی این محصول امروزه در کامپیوترهای Legacy، سیستمهای صنعتی قدیمی، نرمافزارهای Fax، سامانههای Dial-Up، تجهیزات مخابراتی قدیمی و پروژههای Retro PC است. این محصول مودم ADSL، VDSL یا مودم شبکه امروزی محسوب نمیشود و برای اتصال مستقیم به خطوط تلفن آنالوگ طراحی شده است.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | مودم داخلی آنالوگ |
| خانواده | HSP56 |
| برند تراشه | Conexant |
| کد تراشه اصلی | R6390-12 |
| کد برد قابل مشاهده | 9865-ML |
| نوع رابط | PCI |
| کلاس مودم | Host Signal Processing / Soft Modem |
| حداکثر سرعت اسمی | 56Kbps |
| استاندارد 56K تأییدشده برای خانواده | V.90 / K56Flex |
| کاربردها | Data / Fax / Voice |
| Speakerphone | در معماری HSP56 پشتیبانی میشود |
| نوع خط | PSTN آنالوگ |
| کانکتور خط تلفن | RJ-11 |
| جک صوتی | 2 عدد جک 3.5 میلیمتری قابل مشاهده |
| استاندارد فکس | Group 3 / Class 1 |
| پروتکلهای فکس | V.17، V.29، V.27ter، V.21 Channel 2 |
| Plug and Play | دارد |
| استاندارد PCI معماری مرجع | PCI 2.2 |
| مدیریت توان | پشتیبانی در معماری HSP56 |
| Windows XP | درایورهای HSP56/Conexant موجود بودهاند |
| Windows 10/11 | پشتیبانی رسمی برای این برد تأیید نشده |
| چیپ HSP56 روی برد | قابل مشاهده |
| قطعات ایزولاسیون خط | دارد |
| رله خط تلفن | دارد |
| کاربرد امروزی | سیستمهای قدیمی و Legacy |
نقد و بررسی تخصصی
مودمهای HSP56 نماینده یکی از نسلهای مهم Soft Modemهای دوران Dial-Up هستند. در این معماری، بخشی از پردازش مودم بهجای قرار گرفتن کامل روی سختافزار اختصاصی، توسط CPU و نرمافزار میزبان انجام میشود. این رویکرد در زمان خود باعث کاهش هزینه و سادهترشدن سختافزار مودم شد، اما در مقابل وابستگی بیشتری به درایور و سیستمعامل ایجاد کرد.
برد 9865-ML از نظر طراحی، یک نسخه نسبتاً کامل از مودمهای Voice/Fax این خانواده محسوب میشود. وجود کانکتور تلفن، دو اتصال صوتی، مدار DAA، اجزای حفاظتی و چیپ Conexant R6390-12 نشان میدهد که کارت تنها برای انتقال Data ساخته نشده و طراحی آن با کاربردهای Fax و Voice نیز سازگار است.
مزیت اصلی این محصول برای استفاده امروزی، سازگاری با سیستمها و نرمافزارهای قدیمی است. در محیطهایی که همچنان از خطوط تلفن آنالوگ، سیستمهای Fax قدیمی یا کامپیوترهای دارای PCI استفاده میشود، چنین مودمی میتواند ارزش عملی داشته باشد.
محدودیت اصلی آن سرعت بسیار پایین در مقایسه با فناوریهای جدید و وابستگی شدید به درایور است. همچنین این کارت از PCI کلاسیک استفاده میکند و روی مادربردهای امروزی که تنها PCI Express دارند، بهصورت مستقیم قابل نصب نیست.
