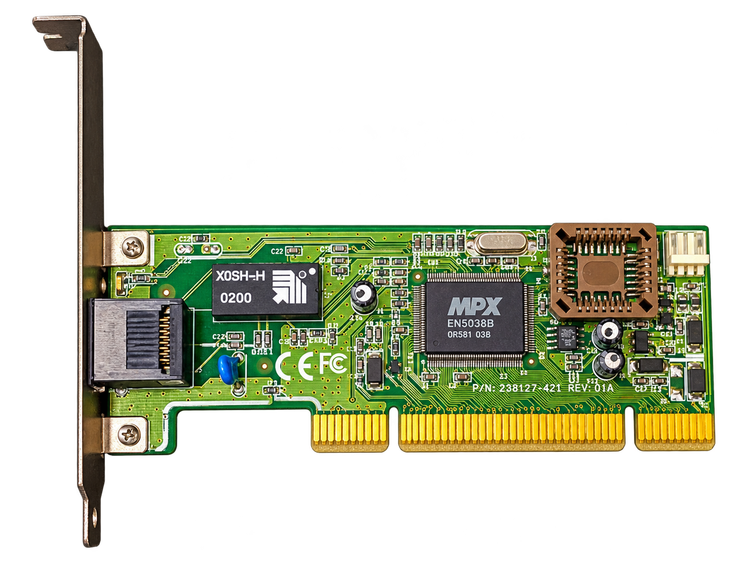

کارت شبکه PCI 10/100 مدل 243127-421 با چیپ MPX EN5038B
SMC / Accton 243127-421 PCI 10/100 Fast Ethernet Network Card – MPX EN5038B
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات
معرفی کارت شبکه PCI مدل 243127-421
کارت شبکه 243127-421 یک کارت شبکه سیمی Fast Ethernet برای کامپیوترهای دسکتاپ دارای اسلات PCI است. این برد بر پایه کنترلر MPX EN5038B ساخته شده و برای اتصال سیستم به شبکههای کابلی 10 و 100 مگابیت بر ثانیه از طریق پورت استاندارد RJ45 کاربرد دارد.
شماره قطعه 243127-421 در منابع سختافزاری با کارت شبکه SMC SMC1211TX EZ Card 10/100 و خانواده سختافزاری Accton مرتبط شده است. راهنمای SMC1211TX نیز این محصول را یک کارت شبکه 32-bit PCI، Dual-Speed، Auto-Negotiation و Plug & Play معرفی میکند.
رابط PCI 32 بیتی
این کارت برای نصب در اسلات PCI استاندارد 32 بیتی طراحی شده است. بنابراین با اسلاتهای PCI قدیمی مادربرد سازگار بوده و PCI Express نیست.
در راهنمای SMC1211TX بهطور مشخص عبارت «32-bit PCI Ethernet Network Card» ذکر شده و نصب کارت در اسلات PCI خالی سیستم توضیح داده شده است.
این ویژگی کارت را برای تعمیر، ارتقا یا راهاندازی کامپیوترهای قدیمی، سیستمهای صنعتی و مادربردهای دارای PCI مناسب میکند.
سرعت شبکه 10/100Mbps
کارت از دو استاندارد متداول شبکه کابلی پشتیبانی میکند:
10BASE-T با سرعت 10Mbps و 100BASE-TX با سرعت 100Mbps.
قابلیت Auto-Negotiation امکان انتخاب خودکار سرعت و حالت ارتباط مناسب را بر اساس تجهیز شبکه متصلشده فراهم میکند. در مستندات SMC1211TX این کارت بهعنوان Dual-Speed Fast Ethernet با قابلیت Auto-Negotiation معرفی شده است.
چیپست MPX EN5038B

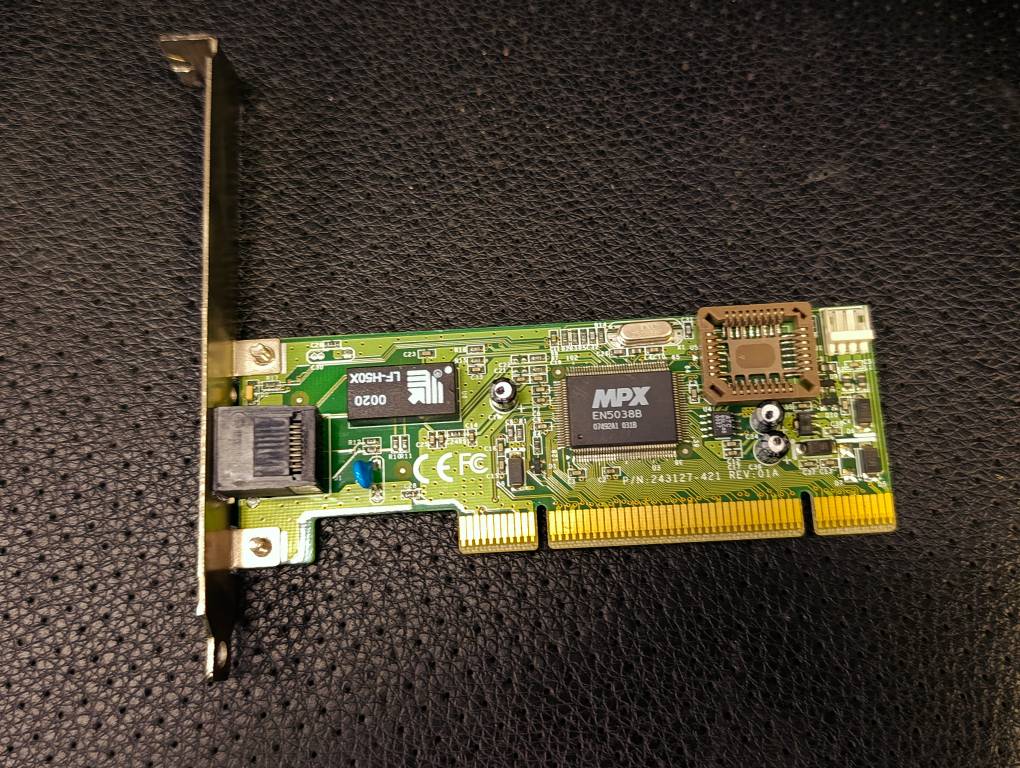

روی نمونه موجود، تراشه اصلی MPX EN5038B بهوضوح قابل مشاهده است. این تراشه در منابع سختافزاری بهعنوان کنترلر Ethernet با رابط PCI و قابلیت شبکه 100Mbps ثبت شده است و شناسه سختافزاری خانواده آن با کارتهای Fast Ethernet قدیمی Accton و برخی مدلهای OEM مرتبط است.
وجود این چیپست، در کنار شماره برد 243127-421، با ماهیت کارت بهعنوان یک آداپتور Fast Ethernet نسل PCI مطابقت دارد.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | کارت شبکه سیمی داخلی |
| شماره قطعه | 243127-421 |
| خانواده مدل | SMC1211TX / Accton Fast Ethernet |
| چیپست نمونه موجود | MPX EN5038B |
| رابط اتصال به مادربرد | PCI 32-bit |
| PCI Express | خیر |
| نوع شبکه | Fast Ethernet |
| سرعت شبکه | 10 / 100Mbps |
| استاندارد 10Mbps | 10BASE-T |
| استاندارد 100Mbps | 100BASE-TX |
| پورت شبکه | RJ45 |
| تعداد پورت شبکه | 1 عدد |
| Auto-Negotiation | دارد |
| Plug & Play | دارد |
| استانداردهای شبکه | IEEE 802.3 و IEEE 802.3u |
| نوع کابل برای 10BASE-T | UTP Cat 3 / 4 / 5 |
| نوع کابل برای 100BASE-TX | UTP Cat 5 |
| حداکثر طول استاندارد کابل شبکه | 100 متر |
| سوکت Boot ROM | در طراحی این خانواده پیشبینی شده |
| قابلیت WOL | در نسخههای EN1207D-TX/WOL پشتیبانی میشود |
| نسخه برد نمونه | REV: 01A |
| شماره چاپشده روی برد | P/N 243127-421 |
| کاربرد | اتصال کامپیوترهای دارای PCI به شبکه LAN |
مشخصات رابط 32-bit PCI، شبکه Dual-Speed، Auto-Negotiation، RJ45، استانداردهای IEEE و نوع کابل از مستندات SMC1211TX و Accton EN1207D-TX استخراج شده است.
پورت RJ45
این کارت دارای یک پورت استاندارد RJ45 برای اتصال کابل شبکه است. از این پورت میتوان برای اتصال کامپیوتر به روتر، مودم، سوئیچ، هاب یا سایر تجهیزات Ethernet استفاده کرد.
براساس راهنمای SMC، برای اتصال 10BASE-T میتوان از کابل UTP رده 3، 4 یا 5 و برای 100BASE-TX از کابل Cat 5 استفاده کرد. حداکثر طول استاندارد اتصال نیز 100 متر ذکر شده است.
قابلیت Auto-Negotiation
یکی از ویژگیهای این خانواده از کارتهای شبکه، Auto-Negotiation است. کارت میتواند هنگام اتصال به تجهیزات شبکه سازگار، سرعت ارتباط مناسب را میان 10 و 100 مگابیت بر ثانیه بهصورت خودکار انتخاب کند.
در مستندات Accton Cheetah EN1207D-TX نیز این کارت بهعنوان یک آداپتور Fast Ethernet دو سرعته با Auto-Negotiation معرفی شده است.
Wake-on-LAN و Boot ROM
خانواده Accton EN1207D-TX در برخی نسخهها دارای کانکتور سهپین Wake-on-LAN و سوکت Boot ROM است. راهنمای سختافزاری Accton وجود یک کانکتور سهپین WOL و یک سوکت برای Boot ROM اختیاری را تأیید میکند.
روی نمونه موجود نیز هدر داخلی و سوکت مربوط به طراحی این نسل از کارتهای شبکه قابل مشاهده است. استفاده عملی از Wake-on-LAN به پشتیبانی مادربرد، BIOS، کابل WOL و درایور مناسب بستگی دارد.
مناسب سیستمهای قدیمی و صنعتی
این کارت برای کامپیوترهایی که هنوز از PCI معمولی استفاده میکنند مناسب است و میتواند برای جایگزینی کارت شبکه خراب، افزودن پورت LAN یا راهاندازی سیستمهای Legacy مورد استفاده قرار گیرد.
کاربردهای متداول آن شامل کامپیوترهای اداری قدیمی، سیستمهای صنعتی، دستگاههای کنترل مبتنی بر رایانه، کیسهای قدیمی فاقد LAN سالم و سیستمهایی است که تنها به سرعت 10 یا 100 مگابیت بر ثانیه نیاز دارند.
تفاوت با کارت شبکه گیگابیتی
این مدل یک کارت Fast Ethernet 10/100Mbps است و Gigabit Ethernet نیست. همچنین رابط آن PCI قدیمی است و در اسلات PCI Express مستقیماً نصب نمیشود.
بنابراین برای کامپیوترهای جدید دارای PCIe یا شبکههایی که نیاز به سرعت 1000Mbps دارند، باید از کارت شبکه Gigabit PCI Express استفاده شود.
سازگاری نرمافزاری
این خانواده از کارتهای شبکه مربوط به نسل سیستمهای PCI قدیمی است و مستندات اصلی آن برای سیستمعاملهای نسل قدیمی منتشر شدهاند. درایورهای خانواده EN1207D برای سیستمعاملهایی مانند Windows 95/98، NT و نسلهای مشابه عرضه شدهاند.
برای نصب روی نسخههای جدید Windows یا Linux، باید پیش از خرید سازگاری شناسه سختافزاری و وجود درایور مناسب بررسی شود.
نقد و بررسی
نقد و بررسی
کارت شبکه PCI مدل 243127-421 یک راهکار مناسب برای افزودن اتصال LAN به سیستمهای قدیمی مجهز به PCI است. پشتیبانی از Ethernet با سرعت 10/100Mbps، پورت RJ45، قابلیت Auto-Negotiation و طراحی Plug & Play باعث میشود برای کاربریهای عمومی شبکه در سیستمهای Legacy مناسب باشد.
استفاده از چیپ MPX EN5038B و طراحی متداول کارتهای Accton/SMC این نسل نیز باعث شده این مدل در تعداد زیادی از سیستمهای دسکتاپ قدیمی و OEM استفاده شود. محدودیت اصلی آن سرعت حداکثر 100Mbps و استفاده از رابط PCI است؛ بنابراین کاربرد اصلی آن امروزه تعمیر و نگهداری سیستمهای قدیمی است.
