کارت شبکه TP-Link TF-3239DL PCI 10/100Mbps با چیپ Realtek RTL8139D
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
معرفی کارت شبکه TP-Link TF-3239DL
کارت شبکه TP-Link TF-3239DL یک آداپتور شبکه سیمی Fast Ethernet برای کامپیوترهای دسکتاپ مجهز به اسلات PCI 32-bit است. این کارت از یک پورت RJ45 با قابلیت Auto-Negotiation بهره میبرد و امکان اتصال سیستم به شبکههای اترنت با سرعت 10 و 100 مگابیت بر ثانیه را فراهم میکند.
طبق مشخصات رسمی TP-Link، مدل TF-3239DL با استانداردهای IEEE 802.3، IEEE 802.3u و IEEE 802.3x سازگار بوده و از شبکههای 10BASE-T و 100BASE-TX، حالتهای Half-Duplex و Full-Duplex و کنترل جریان در حالت Full-Duplex پشتیبانی میکند.
رابط PCI 32 بیتی
TF-3239DL برای اتصال به اسلات PCI استاندارد مادربرد طراحی شده است. این کارت از مشخصات PCI Revision 2.1/2.2 پشتیبانی میکند و براساس مستندات رسمی TP-Link از قابلیت PCI Bus Master نیز بهره میبرد.
این مدل PCI Express نیست؛ بنابراین برای استفاده از آن، مادربرد باید دارای اسلات PCI قدیمی و سازگار باشد.
سرعت شبکه 10/100Mbps
کارت شبکه TF-3239DL برای دو استاندارد اصلی Fast Ethernet طراحی شده است:
10BASE-T با سرعت 10Mbps و 100BASE-TX با سرعت 100Mbps.
قابلیت Auto-Negotiation به کارت اجازه میدهد سرعت شبکه و وضعیت Duplex را متناسب با روتر، سوئیچ یا سایر تجهیزات متصل تشخیص دهد. در مشخصات رسمی TP-Link، نرخ انتقال 10/100Mbps در Half-Duplex و نرخ تجمیعی 20/200Mbps در ارتباط دوطرفه Full-Duplex ذکر شده است.
چیپست Realtek RTL8139D

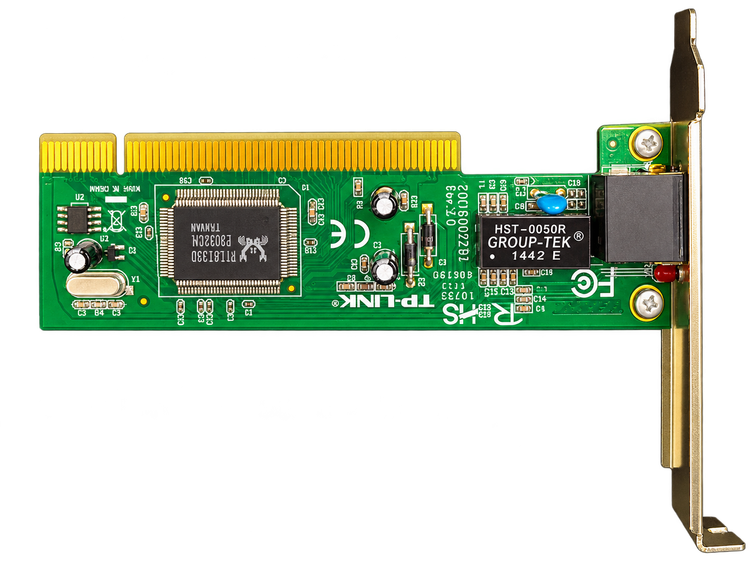

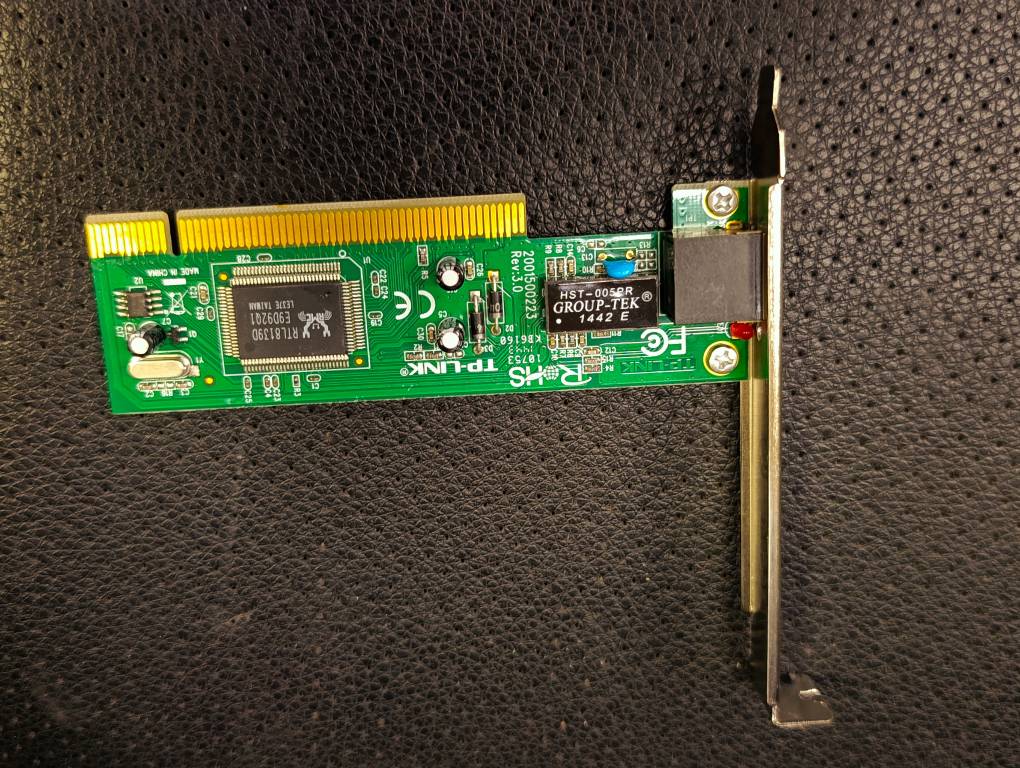

در نمونه واقعی این محصول، تراشه اصلی Realtek RTL8139D بهوضوح روی برد قابل مشاهده است. RTL8139D از تراشههای شناختهشده Fast Ethernet برای کارتهای شبکه PCI نسل قدیمی است.
شماره برد 2001500223 و ساختار سختافزاری نمونه نیز با مدل TP-Link TF-3239DL مطابقت دارد؛ منابع سختافزاری ثبتشده برای همین Part Number، آن را به مدل TF-3239DL نسبت دادهاند.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند | TP-Link |
| مدل | TF-3239DL |
| نوع محصول | کارت شبکه سیمی داخلی |
| نوع شبکه | Fast Ethernet |
| رابط اتصال به مادربرد | PCI 32-bit |
| PCI Express | خیر |
| سرعت شبکه | 10 / 100Mbps |
| استاندارد 10Mbps | 10BASE-T |
| استاندارد 100Mbps | 100BASE-TX |
| استانداردهای شبکه | IEEE 802.3 / IEEE 802.3u / IEEE 802.3x |
| نوع پورت شبکه | RJ45 |
| تعداد پورت شبکه | 1 عدد |
| Auto-Negotiation | دارد |
| Half-Duplex | دارد |
| Full-Duplex | دارد |
| کنترل جریان | IEEE 802.3x در Full-Duplex |
| چیپست نمونه موجود | Realtek RTL8139D |
| نشانگر LED | Link / Activity |
| سرعت Gigabit | ندارد |
| PCI Revision | 2.1 / 2.2 |
| ACPI / PCI Power Management | پشتیبانی میکند |
| نوع براکت | Full Height |
| نسخه برد نمونه | Rev 3.0 |
| شماره برد نمونه | 2001500223 |
| کاربرد | اتصال کامپیوتر دسکتاپ به شبکه LAN، مودم، روتر یا سوئیچ |
مشخصات مربوط به رابط PCI، پورت RJ45، استانداردهای شبکه، Auto-Negotiation و Duplex مطابق اطلاعات رسمی TP-Link است.
پورت RJ45 و اتصال به شبکه
کارت دارای یک پورت استاندارد RJ45 برای اتصال کابل شبکه است. از این پورت میتوان برای اتصال کامپیوتر به مودم، روتر، سوئیچ، هاب و سایر تجهیزات Ethernet استفاده کرد.
برای شبکه 100BASE-TX استفاده از کابل شبکه مناسب Category 5 یا بالاتر توصیه شده و حالت 10BASE-T با کابلهای رده پایینتر نیز در مستندات رسمی این مدل پشتیبانی میشود.
پشتیبانی از Full-Duplex و Half-Duplex
TF-3239DL امکان فعالیت در هر دو حالت Half-Duplex و Full-Duplex را دارد. در Full-Duplex ارسال و دریافت داده میتواند همزمان انجام شود و IEEE 802.3x نیز برای کنترل جریان در این حالت پشتیبانی میشود.
این قابلیت برای استفاده در شبکههای قدیمی 10/100Mbps که ممکن است تجهیزات مختلف با حالتهای کاری متفاوت داشته باشند، اهمیت ویژهای دارد.
نشانگر وضعیت شبکه
روی براکت کارت یک LED وضعیت قرار دارد که برای نمایش Link/Activity استفاده میشود. این نشانگر امکان مشاهده وضعیت برقراری لینک شبکه و فعالیت انتقال داده را فراهم میکند.
پشتیبانی نرمافزاری
TP-Link برای این مدل درایورهایی برای نسلهای مختلف سیستمعامل منتشر کرده است. صفحه پشتیبانی رسمی TF-3239DL سیستمعاملهایی مانند Windows 98SE، ME، 2000، XP، Server 2003، Vista، Windows 7، Linux، Unix و Novell NetWare را در فهرست درایورهای قدیمی خود ذکر میکند.
به دلیل قدیمی بودن رابط PCI و این کارت شبکه، برای استفاده در سیستمعاملهای جدید باید پیش از خرید، وجود اسلات PCI و سازگاری درایور با سیستم موردنظر بررسی شود.
مناسب سیستمهای قدیمی و صنعتی
این کارت بهویژه برای سیستمهایی کاربرد دارد که هنوز از مادربرد دارای PCI استفاده میکنند؛ از جمله:
کامپیوترهای اداری قدیمی، سیستمهای صنعتی Legacy، دستگاههای کنترلی مبتنی بر رایانههای قدیمی، سیستمهایی با خرابی پورت شبکه داخلی و رایانههایی که به یک کارت LAN مجزای 10/100Mbps نیاز دارند.
مدل TF-3239DL اکنون در صفحات منطقهای TP-Link بهعنوان محصول Discontinued یا توقف تولیدشده نمایش داده میشود.
تفاوت با کارت شبکه Gigabit
TF-3239DL یک کارت Fast Ethernet 10/100Mbps است و از سرعت 1000Mbps پشتیبانی نمیکند. همچنین رابط اتصال آن PCI معمولی است، نه PCI Express.
بنابراین برای سیستمهای جدید یا شبکههای Gigabit، کارت شبکه PCIe Gigabit انتخاب مناسبتری خواهد بود؛ اما برای احیای سیستمهای قدیمی دارای PCI، این مدل گزینهای سازگار با سختافزار همان نسل محسوب میشود.
نقد و بررسی
کارت شبکه TP-Link TF-3239DL یک راهکار ساده برای افزودن اتصال Ethernet به کامپیوترهای دارای اسلات PCI است. پشتیبانی از سرعت 10/100Mbps، Auto-Negotiation، Full-Duplex، کنترل جریان IEEE 802.3x و پورت استاندارد RJ45 باعث شده این مدل برای شبکههای Fast Ethernet و سیستمهای Legacy مناسب باشد.
وجود چیپست شناختهشده Realtek RTL8139D در نمونه موجود نیز از ویژگیهای قابل توجه این کارت است. در مقابل، محدودیت سرعت به 100Mbps و استفاده از رابط PCI قدیمی باعث میشود این مدل بیشتر برای تعمیر، نگهداری و ارتقای سیستمهای قدیمی کاربرد داشته باشد و برای سیستمهای امروزی دارای PCI Express در نظر گرفته نشده است.
