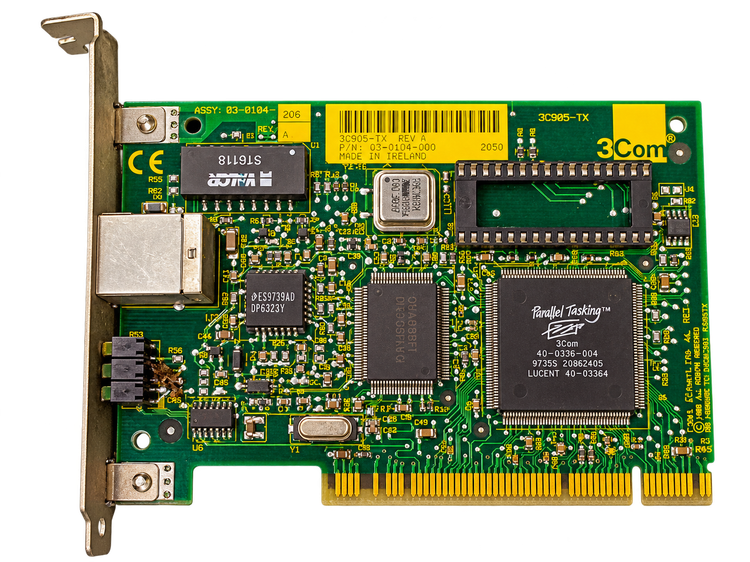

کارت شبکه 3Com EtherLink XL 3C905-TX PCI 10/100Mbps
3Com EtherLink XL 3C905-TX PCI 10/100 Fast Ethernet Network Card
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات
معرفی کارت شبکه 3Com 3C905-TX
کارت شبکه 3Com EtherLink XL 3C905-TX یک کارت شبکه سیمی Fast Ethernet از سری حرفهای EtherLink XL شرکت 3Com است که برای کامپیوترهای دسکتاپ مجهز به اسلات PCI طراحی شده است. این مدل امکان اتصال سیستم به شبکههای Ethernet با سرعت 10 و 100 مگابیت بر ثانیه را از طریق پورت استاندارد RJ45 فراهم میکند.
در مرجع فنی رسمی 3Com، مدل 3C905-TX بهصورت یک کارت PCI با پشتیبانی از 10BASE-T و 100BASE-TX و سرعت 10/100Mbps معرفی شده است. کانکتور شبکه این مدل نیز RJ45 اعلام شده است.
شبکه 10/100 مگابیت بر ثانیه
3C905-TX برای دو حالت اصلی Ethernet طراحی شده است:
10BASE-T با سرعت 10Mbps و 100BASE-TX با سرعت 100Mbps.
طبق مستندات فنی 3Com، در حالت 10BASE-T امکان استفاده از کابلهای UTP رده 3، 4 یا 5 وجود دارد و برای 100BASE-TX کابل Category 5 در نظر گرفته شده است.
این کارت Gigabit Ethernet نیست و حداکثر سرعت اسمی شبکه آن 100Mbps است.
تشخیص خودکار سرعت و حالت ارتباط
مدل 3C905-TX از مکانیزم IEEE 802.3u Auto-Negotiation استفاده میکند. در این کارت قابلیت Auto-Negotiation توسط تراشه PHY مدل National Semiconductor DP83840 پیادهسازی شده و کارت میتواند سرعت و حالت Duplex مناسب را با تجهیزات سمت مقابل مذاکره کند.
این ویژگی استفاده از کارت در شبکههای 10 و 100 مگابیتی را سادهتر میکند و در صورت سازگاری تجهیزات شبکه، تنظیم سرعت و Duplex بهصورت خودکار انجام میشود.
رابط PCI
کارت شبکه 3Com 3C905-TX برای اتصال به اسلات PCI استاندارد کامپیوترهای دسکتاپ قدیمی ساخته شده است. معماری این سری از PCI Bus Controller و مکانیزم Bus Master برای انتقال اطلاعات میان کارت و حافظه سیستم بهره میبرد. مستندات 3Com نیز 3C905-TX را در خانواده EtherLink XL PCI قرار میدهند.
این کارت با PCI Express یا PCIe متفاوت است؛ بنابراین پیش از خرید باید وجود اسلات PCI معمولی روی مادربرد بررسی شود.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند | 3Com |
| سری | EtherLink XL |
| مدل | 3C905-TX |
| نوع محصول | کارت شبکه سیمی |
| رابط اتصال | PCI |
| نوع شبکه | Fast Ethernet |
| سرعت شبکه | 10 / 100Mbps |
| استانداردهای شبکه | IEEE 802.3 / IEEE 802.3u |
| حالت 10Mbps | 10BASE-T |
| حالت 100Mbps | 100BASE-TX |
| تعداد پورت شبکه | 1 عدد |
| نوع پورت | RJ45 |
| Auto-Negotiation | دارد |
| Half Duplex | پشتیبانی میکند |
| Full Duplex | پشتیبانی میکند |
| تراشه اصلی سری | 3Com 40-0336-00x |
| تراشه PHY | National Semiconductor DP83840 |
| نوع براکت | Full Height |
| اتصال Wi-Fi | ندارد |
| سرعت Gigabit | ندارد |
| مناسب PCI Express | خیر |
| کاربرد | اتصال رایانه به مودم، روتر، سوئیچ و شبکه LAN |
| رده محصول | Legacy / سختافزار نسل قدیمی |
مشخصات 10/100Mbps، RJ45، معماری 3C905-TX و استفاده از DP83840 در مرجع فنی 3Com ثبت شده است.
معماری Parallel Tasking
3Com این خانواده از کارتهای شبکه را بر پایه معماری Parallel Tasking توسعه داده است. ساختار داخلی سری 3C90x امکان پردازش همزمان عملیات ارسال و دریافت و استفاده از PCI Bus Master را فراهم میکند. مرجع فنی 3Com برای کارتهای 3C90x به عملیات همزمان Upload و Download و پردازش چندبخشی داده اشاره میکند.
در نمونه موجود نیز عبارت Parallel Tasking روی کنترلر اصلی 3Com قابل مشاهده است.
تراشههای کارت
معماری رسمی مدل 3C905-TX شامل کنترلر خانواده 3Com 40-0336-00x و تراشه PHY مدل National Semiconductor DP83840 است. DP83840 وظیفه لایه فیزیکی شبکه 10/100 و Auto-Negotiation را بر عهده دارد.

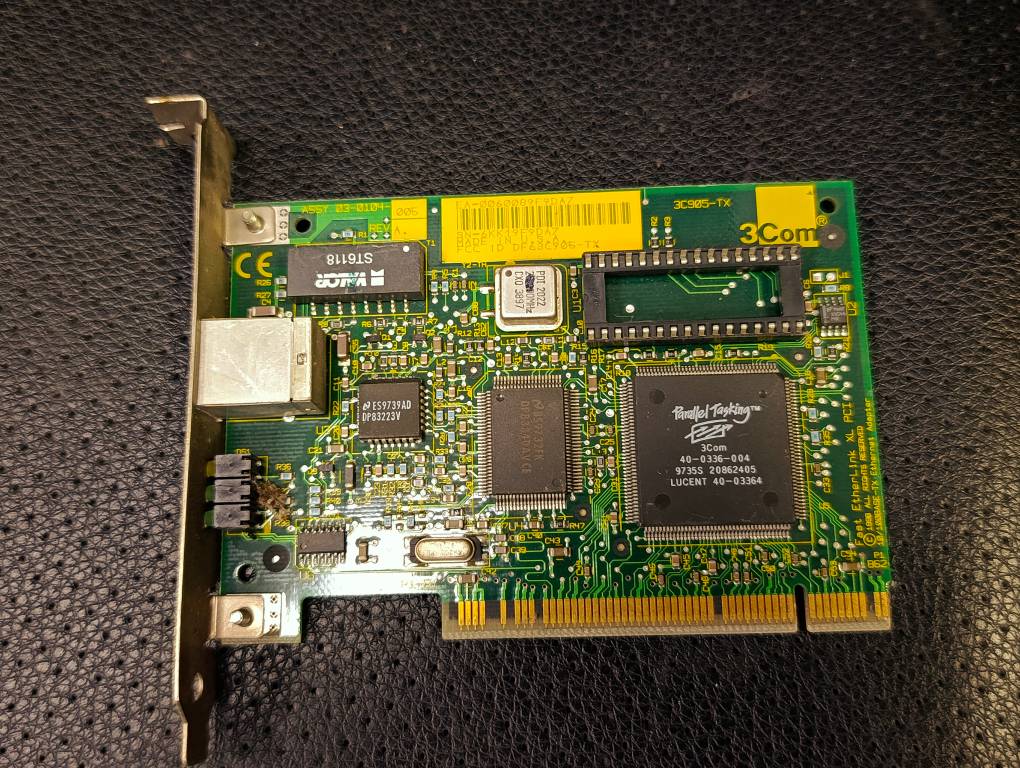

روی نمونه واقعی محصول نیز کنترلر بزرگ 3Com Parallel Tasking با کد خانواده 40-0336-004 قابل مشاهده است که با معماری مستندشده 3C905-TX مطابقت دارد.
پورت RJ45
این کارت دارای یک پورت شبکه RJ45 است و برای اتصال مستقیم کابل شبکه به تجهیزاتی مانند مودم، روتر، سوئیچ و هاب استفاده میشود.
در جدول رسمی 3Com، برای 3C905-TX هر دو حالت 10BASE-T و 100BASE-TX از طریق همین کانکتور RJ45 ارائه شدهاند.
مناسب سیستمهای قدیمی و صنعتی
این کارت برای سیستمهایی مناسب است که هنوز از اسلات PCI استفاده میکنند؛ از جمله کامپیوترهای قدیمی اداری، سیستمهای صنعتی، دستگاههای مبتنی بر سختافزار Legacy و سیستمهایی که پورت شبکه داخلی مادربرد آنها خراب شده یا به یک کارت LAN مجزا نیاز دارند.
مدل 3C905-TX یک محصول قدیمی و متوقفشده است؛ فهرست رسمی محصولات 3Com که اکنون توسط HPE نگهداری میشود، پایان فروش مدل 3C905-TX را در سال 1998 ثبت کرده است.
سازگاری سیستمعامل
3C905-TX متعلق به نسل کارتهای شبکه PCI دهه 1990 است و در اصل برای سیستمعاملهای همان دوره و نسلهای بعدی دارای درایور سازگار طراحی شده است. برای استفاده در رایانههای امروزی باید وجود درایور مناسب سیستمعامل بررسی شود.
در سیستمعامل Linux نیز خانواده 3C905 در طول سالها توسط درایور خانواده 3c59x شناخته شده است؛ با این حال سازگاری عملی همیشه به نسخه سیستمعامل، مادربرد و نحوه پشتیبانی PCI بستگی دارد.
تفاوت با کارت شبکههای جدید
3C905-TX از رابط PCI معمولی استفاده میکند و حداکثر سرعت شبکه آن 100Mbps است. بنابراین نباید با کارتهای جدید PCI Express یا کارتهای Gigabit Ethernet اشتباه گرفته شود.
برای سیستمهای جدید و شبکههای 1000Mbps یا بالاتر، کارت شبکه Gigabit PCIe انتخاب متناسبتری است؛ اما برای راهاندازی یا تعمیر سیستمهای Legacy دارای PCI، این مدل همچنان کاربرد تخصصی خود را دارد.
نقد و بررسی
نقد و بررسی
3Com 3C905-TX یکی از کارتهای شبکه کلاسیک خانواده EtherLink XL است که با رابط PCI، شبکه 10/100Mbps، پورت RJ45 و Auto-Negotiation برای سیستمهای دسکتاپ قدیمی طراحی شده است. مستندات اصلی 3Com نیز دقیقاً این مدل را بهعنوان کارت 10/100BASE-TX PCI ثبت کردهاند.
وجود کنترلر اختصاصی 3Com و معماری Parallel Tasking از مشخصات شاخص این سری است. در مقابل، محدودیت سرعت 100Mbps و استفاده از PCI قدیمی باعث میشود کاربرد اصلی آن امروزه در تعمیر، احیا و نگهداری سیستمهای قدیمی و صنعتی باشد.
