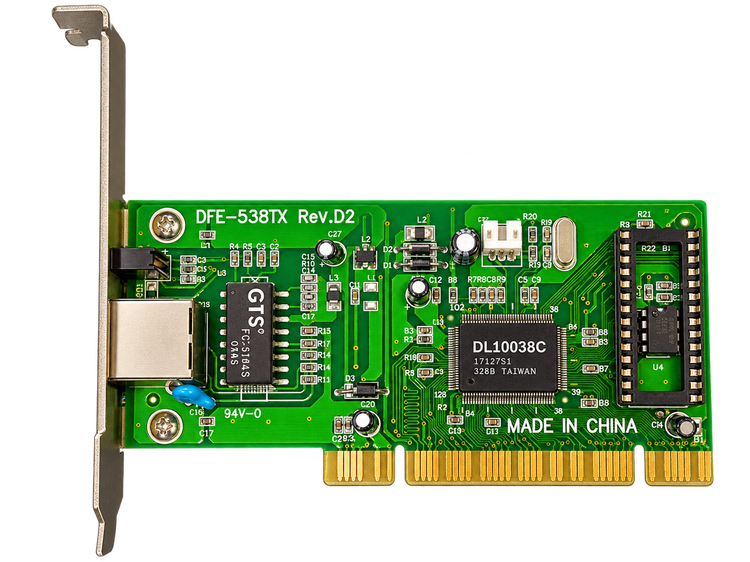

کارت شبکه D-Link DFE-538TX Rev.D2 PCI 10100Mbps

معرفی کارت شبکه D-Link DFE-538TX Rev.D2

کارت شبکه D-Link DFE-538TX Rev.D2 یک کارت شبکه سیمی Fast Ethernet برای کامپیوترهای دسکتاپ مجهز به اسلات PCI است. این کارت با پشتیبانی از سرعت‌های 10 و 100 مگابیت بر ثانیه امکان اتصال کامپیوتر به مودم، روتر، سوئیچ و شبکه محلی از طریق کابل شبکه RJ45 را فراهم می‌کند.

طبق اطلاعات رسمی D-Link، مدل DFE-538TX یک کارت شبکه 10/100Mbps PCI Fast Ethernet با قابلیت تشخیص خودکار سرعت، پشتیبانی از استانداردهای IEEE 802.3 و IEEE 802.3u و قابلیت Wake-on-LAN است. این مدل از رابط 32 بیتی PCI Bus Master استفاده می‌کند.

اتصال شبکه 10/100Mbps

DFE-538TX از دو استاندارد شبکه 10BASE-T Ethernet و 100BASE-TX Fast Ethernet پشتیبانی می‌کند. سرعت اتصال به‌صورت خودکار متناسب با تجهیزات شبکه متصل‌شده تعیین می‌شود و نیازی به تنظیم دستی سرعت 10 یا 100 مگابیت نیست.

همچنین حالت‌های Half Duplex و Full Duplex پشتیبانی می‌شوند. در حالت Full Duplex روی شبکه 100BASE-TX، ارسال و دریافت می‌توانند هم‌زمان انجام شوند.

مشخصات فنی

چیپ DL10038C

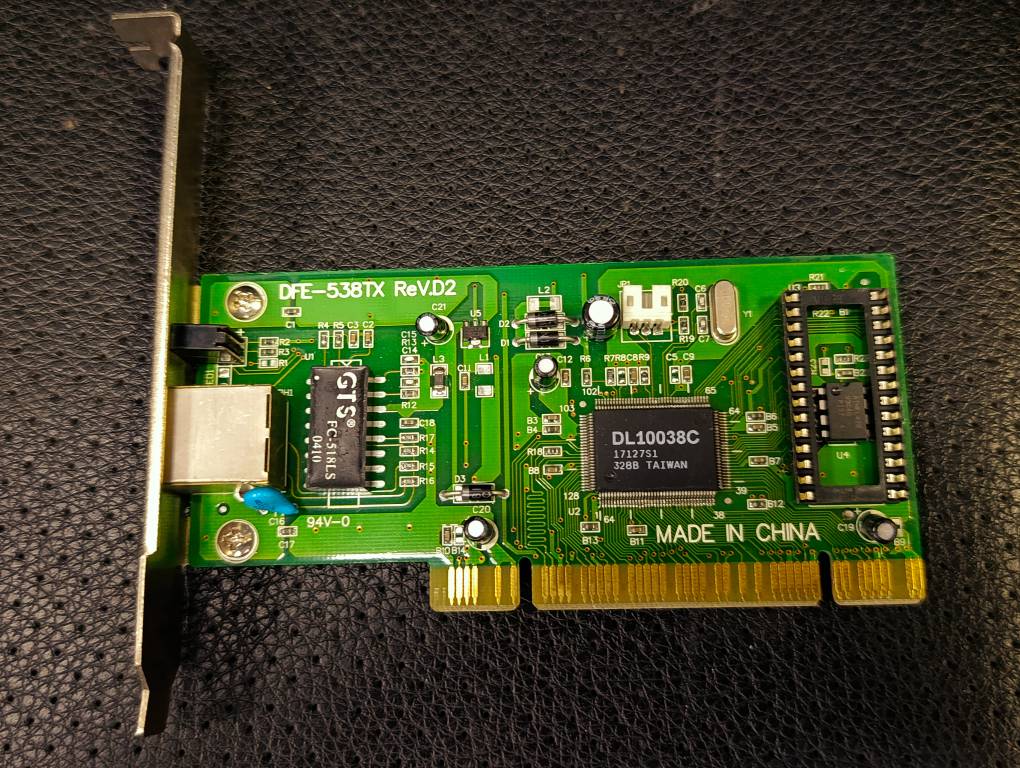

روی نمونه DFE-538TX Rev.D2 موجود، کنترلر اصلی با کد DL10038C مشخص شده است. منابع فنی مستقل نیز استفاده از تراشه DL10038C در سخت‌افزار Rev.D2 این کارت را ثبت کرده‌اند.

نسخه سخت‌افزاری DFE-538TX Rev.D2 نیز به‌طور مستقیم روی برد محصول درج شده است و بنابراین مشخصات این محصول مربوط به همین Revision است.

پورت RJ45

این کارت دارای یک پورت استاندارد RJ45 برای کابل شبکه است و می‌توان آن را مستقیماً به:

مودم، روتر، سوئیچ شبکه، هاب یا سایر تجهیزات Ethernet متصل کرد.

در مشخصات رسمی D-Link نیز رابط شبکه این مدل به‌عنوان یک کانکتور RJ45 برای شبکه‌های 10BASE-T و 100BASE-TX معرفی شده است.

قابلیت Wake-on-LAN

یکی از قابلیت‌های مهم DFE-538TX پشتیبانی از Wake-on-LAN یا WOL است. این فناوری امکان روشن‌کردن یا بیدارکردن رایانه از طریق شبکه را در سیستم‌هایی که مادربرد و تنظیمات BIOS آن‌ها از این قابلیت پشتیبانی می‌کند فراهم می‌سازد. D-Link این قابلیت را به‌صورت رسمی برای DFE-538TX اعلام کرده است.

روی نمونه موجود نیز کانکتور مربوط به تجهیزات نسل قدیمی Wake-on-LAN روی برد قابل مشاهده است.

رابط PCI

کارت شبکه DFE-538TX برای اسلات PCI معمولی طراحی شده است و از معماری 32 بیتی PCI Bus Master استفاده می‌کند. این طراحی به کارت اجازه می‌دهد عملیات انتقال اطلاعات را با سربار پردازشی کمتری برای پردازنده اصلی سیستم انجام دهد.

این کارت PCI Express یا PCIe نیست و پیش از خرید باید وجود اسلات PCI قدیمی روی مادربرد بررسی شود.

سازگاری با سیستم‌عامل

راهنمای رسمی این کارت، درایورهایی برای سیستم‌عامل‌های نسل قدیمی از جمله Windows 95/98/ME، Windows NT 4.0، Windows 2000، Windows XP، Windows Vista، Linux، NetWare و برخی سیستم‌عامل‌های دیگر ذکر کرده است.

با توجه به قدیمی بودن این مدل و پایان پشتیبانی رسمی آن، سازگاری با Windows 10 و Windows 11 تضمین نمی‌شود و برای استفاده در سیستم‌عامل‌های جدید باید درایور مناسب Revision سخت‌افزاری بررسی شود. D-Link نیز این محصول را در وضعیت End of Life قرار داده است.

کاربردها

کارت شبکه D-Link DFE-538TX Rev.D2 برای کامپیوترهای قدیمی دارای اسلات PCI، جایگزینی پورت شبکه خراب مادربرد، اضافه‌کردن یک پورت LAN به سیستم، راه‌اندازی سیستم‌های صنعتی یا اداری قدیمی و اتصال رایانه‌های Legacy به شبکه‌های Ethernet 10/100 مناسب است.

به دلیل محدودیت سرعت 100Mbps، این مدل برای شبکه‌های Gigabit طراحی نشده است.
