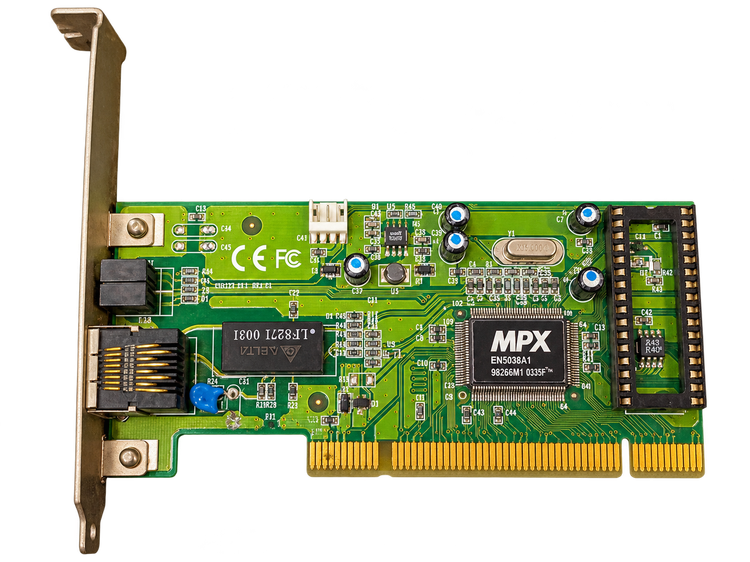

کارت شبکه PCI 10100 با چیپ MPX EN5038A1 و پورت RJ45

توضیحات محصول

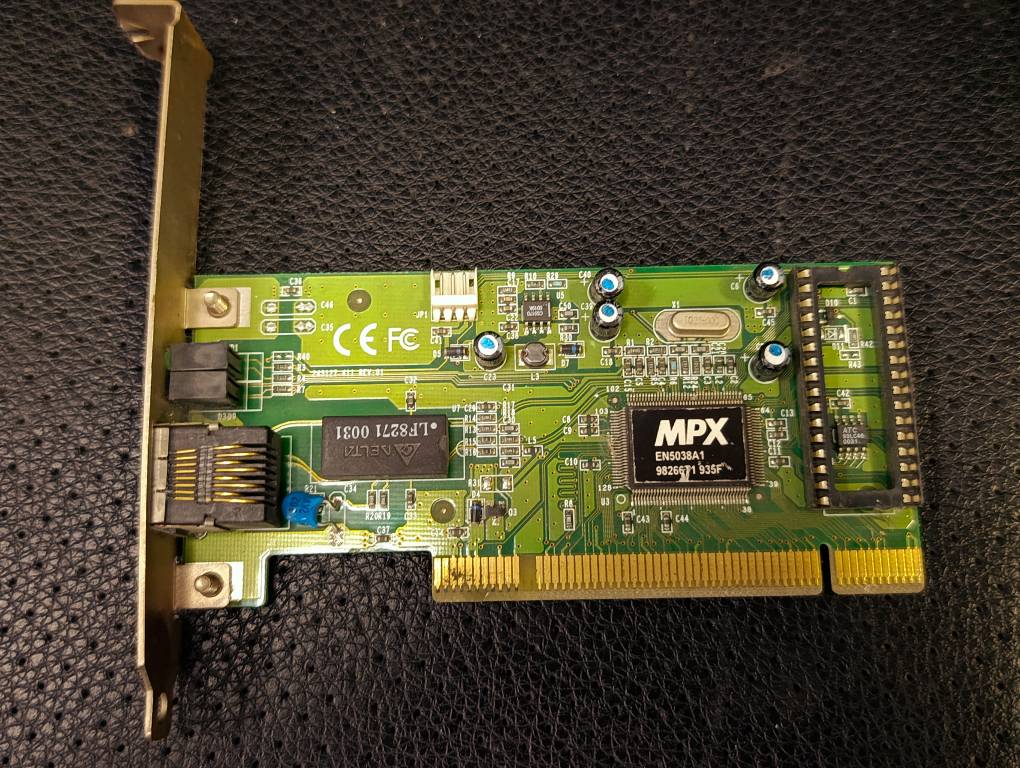

کارت شبکه PCI با چیپ MPX EN5038A1

کارت شبکه PCI با چیپ MPX EN5038A1 یک رابط شبکه سیمی Fast Ethernet برای کامپیوترهای دسکتاپ مجهز به اسلات PCI قدیمی است. این کارت با استفاده از یک پورت استاندارد RJ45 امکان اتصال رایانه به مودم، روتر، سوئیچ یا شبکه محلی را فراهم می‌کند.

بررسی مشخصات چیپ EN5038A1 نشان می‌دهد این کنترلر در کارت‌های شبکه خانواده Accton EN1207D-TX / SMC2-1211TX به‌کار رفته و برای شبکه‌های 10BASE-T و 100BASE-TX طراحی شده است. پایگاه‌های سخت‌افزاری نیز MPX EN5038A1 را به‌عنوان کنترلر کارت‌های PCI با حداکثر سرعت 100 مگابیت بر ثانیه ثبت کرده‌اند.

سرعت شبکه 10/100 مگابیت بر ثانیه

این کارت از دو استاندارد اصلی Ethernet نسل خود پشتیبانی می‌کند:

10BASE-T با سرعت 10Mbps و 100BASE-TX با سرعت 100Mbps.

مستندات کارت Accton EN1207D-TX که از همین خانواده سخت‌افزاری استفاده می‌کند، قابلیت Auto-Negotiation را نیز ثبت کرده است؛ به این معنی که کارت می‌تواند سرعت و حالت ارتباط مناسب را متناسب با تجهیزات شبکه متصل انتخاب کند.

اتصال از طریق اسلات PCI

این مدل برای نصب روی اسلات PCI استاندارد 32 بیتی مادربرد طراحی شده است. مستندات EN1207D-TX رابط داده را به‌صورت 32-bit Bus-Mastering PCI معرفی می‌کنند.

بنابراین این کارت برای مادربردهای قدیمی دسکتاپ دارای PCI مناسب است و با اسلات‌های جدید PCI Express یا PCIe به‌صورت مستقیم سازگار نیست.

یک پورت شبکه RJ45

روی براکت کارت یک پورت Ethernet استاندارد RJ45 / 8P8C قرار دارد. از طریق این پورت می‌توان کابل شبکه را مستقیماً به روتر، مودم، سوئیچ یا سایر تجهیزات Ethernet متصل کرد.

مستندات رسمی خانواده EN1207D-TX استفاده از کابل UTP رده Cat3، Cat4 یا Cat5 را برای شبکه 10Mbps و حداقل Cat5 را برای اتصال 100Mbps ذکر می‌کنند. حداکثر طول استاندارد لینک نیز 100 متر اعلام شده است.

مشخصات فنی

چیپ MPX EN5038A1

تراشه MPX EN5038A1 در منابع سخت‌افزاری به کارت شبکه Accton EN1207D-TX نسبت داده شده و PCI ID این خانواده به‌صورت 1113:1211 ثبت شده است. منابع فنی این شناسه را به تجهیزات Accton MPX 5030/5038 10/100BaseTX مرتبط می‌دانند.

این موضوع مشخص می‌کند که کارت موردنظر در گروه کارت‌های Fast Ethernet قدیمی و نه Gigabit Ethernet قرار می‌گیرد.

استانداردهای شبکه

مستندات EN1207D-TX استانداردهای IEEE 802.3 برای Ethernet 10Mbps و IEEE 802.3u برای Fast Ethernet 100Mbps را برای این خانواده ثبت کرده‌اند. همچنین رابط PCI آن مطابق PCI Bus 2.2 معرفی شده است.

بنابراین این کارت برای شبکه‌های خانگی و اداری قدیمی که سرعت 10 یا 100 مگابیت بر ثانیه کافی است قابل استفاده خواهد بود.

سازگاری سیستم‌عامل

مستندات اصلی EN1207D-TX برای این نسل از کارت شبکه، درایورهایی برای سیستم‌عامل‌هایی مانند Windows 95/98، Windows NT، Windows 2000، Linux و FreeBSD را فهرست کرده‌اند.

با توجه به قدیمی بودن سخت‌افزار، پشتیبانی مستقیم در Windows 10 و Windows 11 تضمین‌شده نیست و پیش از خرید برای استفاده در سیستم‌عامل‌های جدید باید وضعیت درایور بررسی شود.

مناسب کامپیوترهای قدیمی

این کارت انتخاب مناسبی برای سیستم‌هایی است که:

اسلات PCI قدیمی دارند، پورت LAN مادربرد آن‌ها خراب شده است، به یک پورت Ethernet اضافی نیاز دارند یا برای راه‌اندازی تجهیزات و سیستم‌عامل‌های قدیمی به کارت شبکه 10/100 احتیاج دارند.

به دلیل استفاده از PCI معمولی، این محصول بیشتر برای کیس‌ها و مادربردهای نسل قدیمی مناسب است.

نصب کارت شبکه

برای نصب، ابتدا سیستم خاموش شده و کارت در یک اسلات خالی PCI قرار می‌گیرد. پس از ثابت کردن براکت روی کیس و روشن کردن سیستم، درایور مناسب سیستم‌عامل نصب می‌شود.

کابل شبکه RJ45 سپس به کارت و سمت دیگر آن به مودم، روتر یا سوئیچ متصل می‌شود.

تفاوت با کارت شبکه گیگابیتی

این محصول کارت شبکه 10/100 Fast Ethernet است و نباید با کارت‌های Gigabit Ethernet اشتباه گرفته شود.

حداکثر سرعت اسمی ارتباط شبکه آن 100Mbps است و برای دسترسی گیگابیتی 1000Mbps باید از کارت شبکه Gigabit استفاده شود.
