آداپتور (ترانس ) نوکیا Nokia ACP-7E خروجی 3.7 ولت 350 میلی‌آمپر با فیش سوزنی 3.5 میلی‌متری

توضیحات محصول

شارژر استاندارد نوکیا مدل ACP-7E

Nokia ACP-7E از شارژرهای استاندارد نسل قدیمی گوشی‌های نوکیا است که برای بسیاری از مدل‌های دارای سوکت شارژ گرد بزرگ مورد استفاده قرار می‌گرفت. اسناد فنی قدیمی Nokia، مدل ACP-7E را به‌عنوان Standard Charger نسخه اروپا معرفی کرده‌اند و کد محصول 0675144 برای آن ثبت شده است.

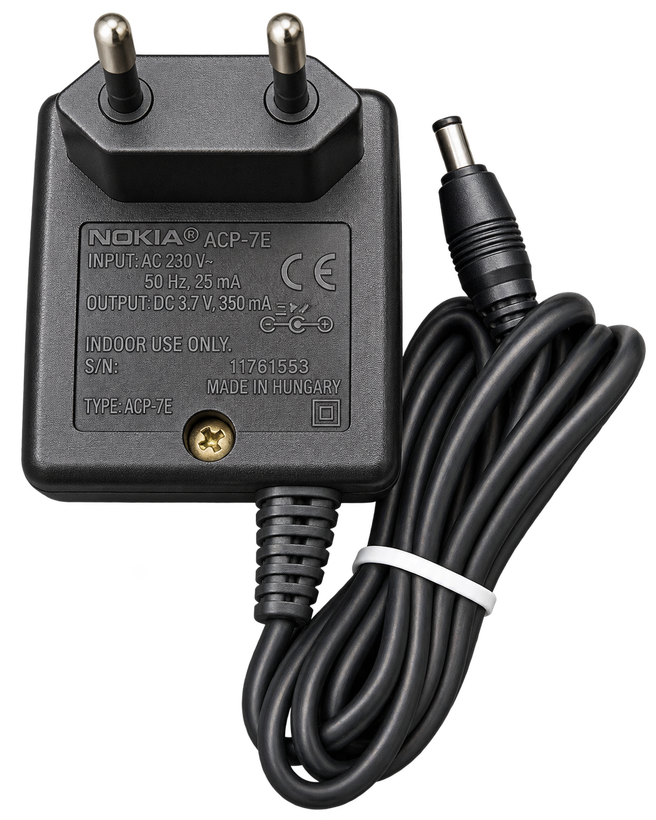

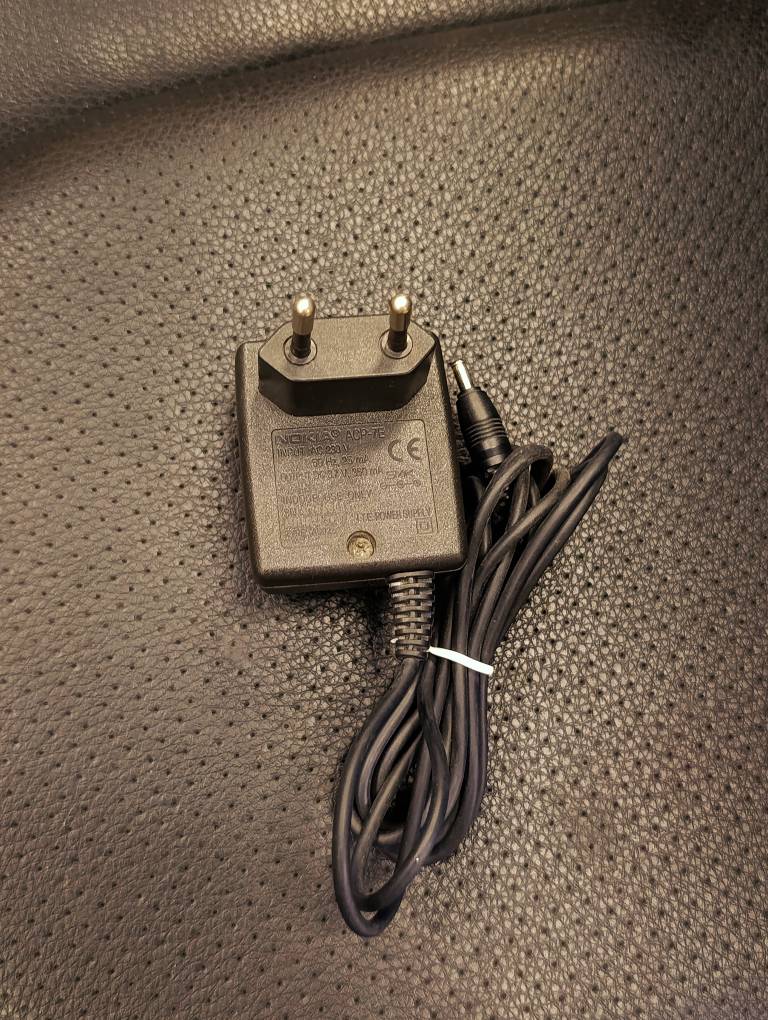

نمونه موجود دارای دوشاخه دوپین اروپایی، کابل ثابت و کانکتور گرد سوزنی بوده و روی بدنه آن مشخصات 230V AC / 50Hz / 25mA برای ورودی و 3.7V DC / 350mA برای خروجی درج شده است.

فیش شارژ 3.5 میلی‌متری نوکیا

در مستندات فنی Nokia برای خانواده ACP-7، کانکتور خروجی به‌صورت 3.5mm DC Plug دو قطبی معرفی شده است. این همان فیش گرد بزرگ نوکیا است که در بسیاری از گوشی‌های قدیمی این برند پیش از رواج فیش باریک‌تر 2 میلی‌متری استفاده می‌شد.

بنابراین این شارژر برای گوشی‌هایی که سوکت شارژ گرد بزرگ نوکیا دارند طراحی شده و برای گوشی‌های مجهز به سوکت سوزنی باریک 2 میلی‌متری بدون تبدیل قابل استفاده نیست.

ورودی 230 ولت مخصوص نسخه اروپایی

نسخه ACP-7E در اسناد Nokia به‌عنوان مدل اروپایی معرفی شده است. در مدارک مختلف این شرکت، ورودی این نسخه به‌صورت 230V AC یا بازه 207 تا 253 ولت AC ذکر شده است.

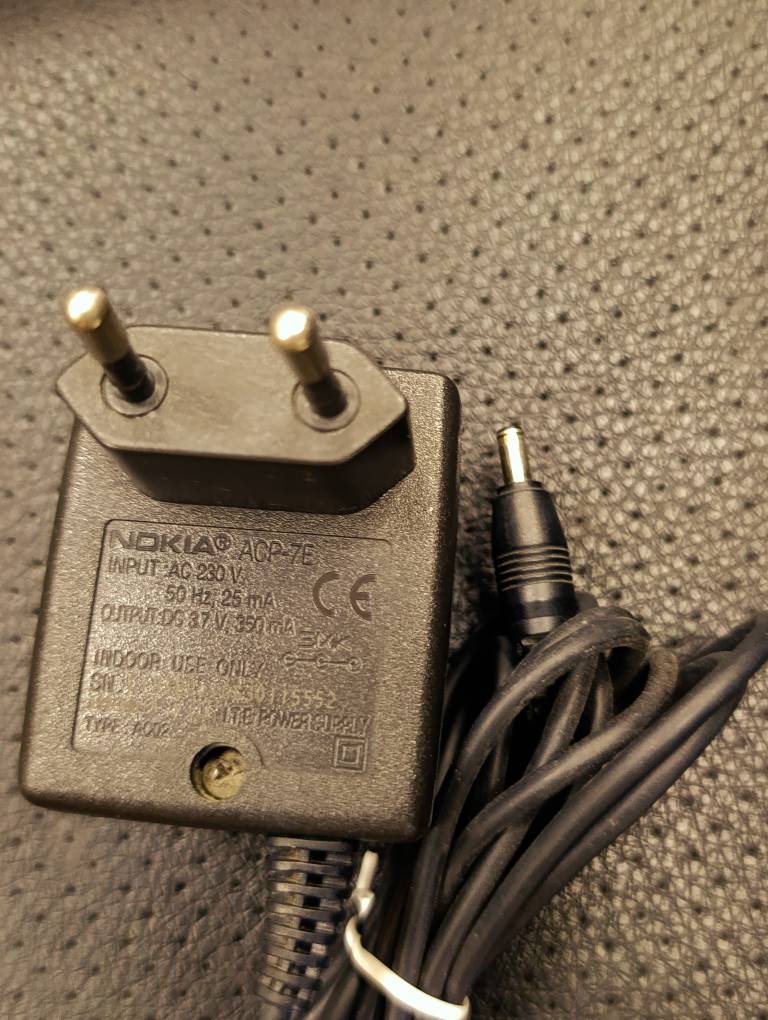

روی خود نمونه موجود نیز مشخصات زیر حک شده است:

Input: AC 230V – 50Hz – 25mA

این شارژر برخلاف شارژرهای سوئیچینگ جدید، ورودی یونیورسال 100 تا 240 ولت ندارد.

مشخصات خروجی نمونه موجود

روی بدنه نمونه، خروجی زیر درج شده است:

Output: 3.7V DC – 350mA

نمونه‌های دیگر ACP-7E با همین مشخصات 3.7V و 350mA نیز در بازار قطعات قدیمی ثبت شده‌اند.

در عین حال، اسناد سرویس رسمی Nokia برای خانواده ACP-7 مقدار خروجی تیپیک 7.6V / 370mA و در برخی اسناد 7.6 ± 0.35V را ذکر کرده‌اند.  این تفاوت میان مقدار درج‌شده روی برخی بدنه‌های ACP-7E و مشخصات الکتریکی تیپیک مستندشده برای این شارژر وجود دارد؛ بنابراین برای انتخاب جایگزین، مدل ACP-7E و نوع فیش 3.5 میلی‌متری معیار مطمئن‌تری از مقایسه صرف عدد ولتاژ روی بدنه است.

مناسب گوشی‌های کلاسیک نوکیا

مدل ACP-7E در مستندات فنی Nokia برای مجموعه بزرگی از تلفن‌های قدیمی این شرکت ثبت شده است. برای نمونه، اسناد رسمی/فنی Nokia آن را در فهرست لوازم جانبی سری‌های Nokia 8310، Nokia 1100، Nokia 3510i و Nokia 6230 قرار داده‌اند.

همچنین در مستندات قدیمی Nokia 3310 و خانواده‌های هم‌دوره، ACP-7E به‌عنوان شارژر اروپایی استاندارد معرفی شده است.

مشخصات محصول

سازگاری با گوشی‌های نوکیا

مدل ACP-7E در اسناد و فهرست‌های لوازم جانبی Nokia برای تعداد زیادی از گوشی‌های کلاسیک این برند استفاده شده است. از جمله مدل‌هایی که در منابع Nokia یا منابع تخصصی مرتبط با این شارژر دیده می‌شوند می‌توان به Nokia 3310، 3510i، 8310، 1100، 2300، 6230، 6510، 8210 و 8910i اشاره کرد.

قبل از استفاده، باید وجود سوکت شارژ 3.5 میلی‌متری بزرگ نوکیا روی گوشی بررسی شود؛ زیرا بعضی مدل‌های جدیدتر نوکیا از فیش باریک 2 میلی‌متری استفاده می‌کنند.

طراحی ترانس‌دار کلاسیک

ACP-7E متعلق به نسل شارژرهای ترانس‌دار قدیمی نوکیا است. در اسناد فنی Nokia برای این شارژر PTC Protection نیز ذکر شده که برای محافظت در برابر شرایط غیرعادی جریان در مدار شارژ به کار می‌رود.

این طراحی نسبت به شارژرهای سوئیچینگ جدید معمولاً بدنه بزرگ‌تر و وزن بیشتری دارد و برای گوشی‌های نسل قدیمی که مدار شارژ آن‌ها متناسب با این نوع منبع تغذیه طراحی شده مناسب است.
