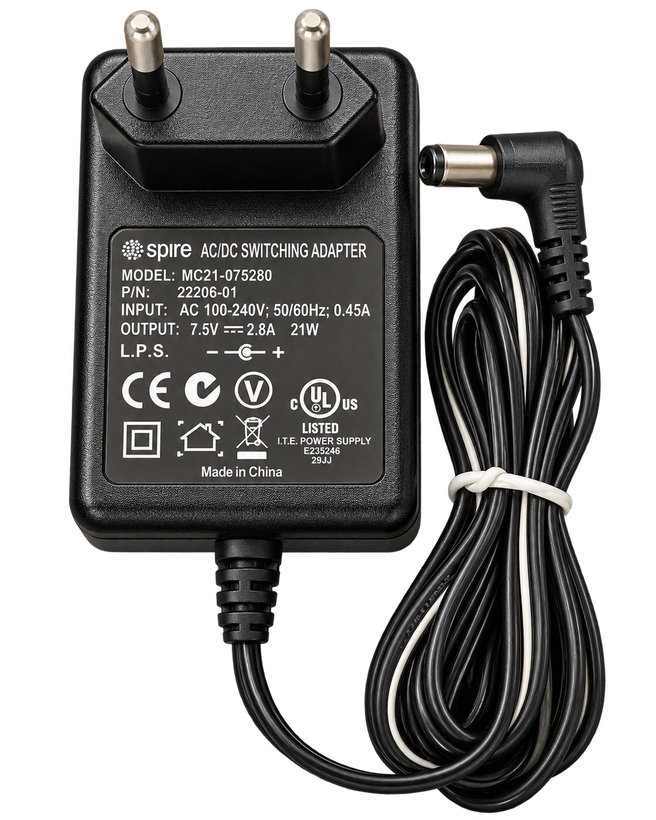

آداپتور (ترانس ) Spire مدل MC21-075280 با خروجی 7.5 ولت 2.8 آمپر توان 21 وات
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول

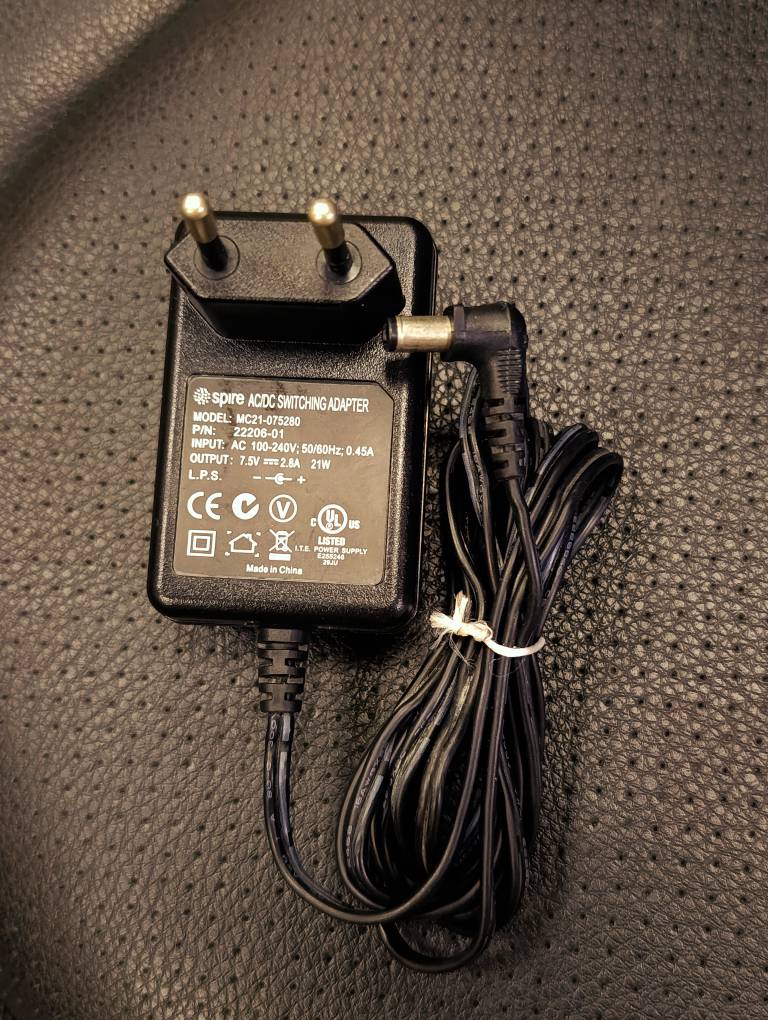

آداپتور سوئیچینگ Spire مدل MC21-075280
آداپتور Spire MC21-075280 یک منبع تغذیه سوئیچینگ AC/DC با خروجی ثابت 7.5 ولت DC، جریان حداکثر 2.8 آمپر و توان 21 وات است. مدل MC21-075280 در منابع فروش قطعات نیز با همین مشخصات خروجی 7.5V / 2.8A / 21W ثبت شده است.

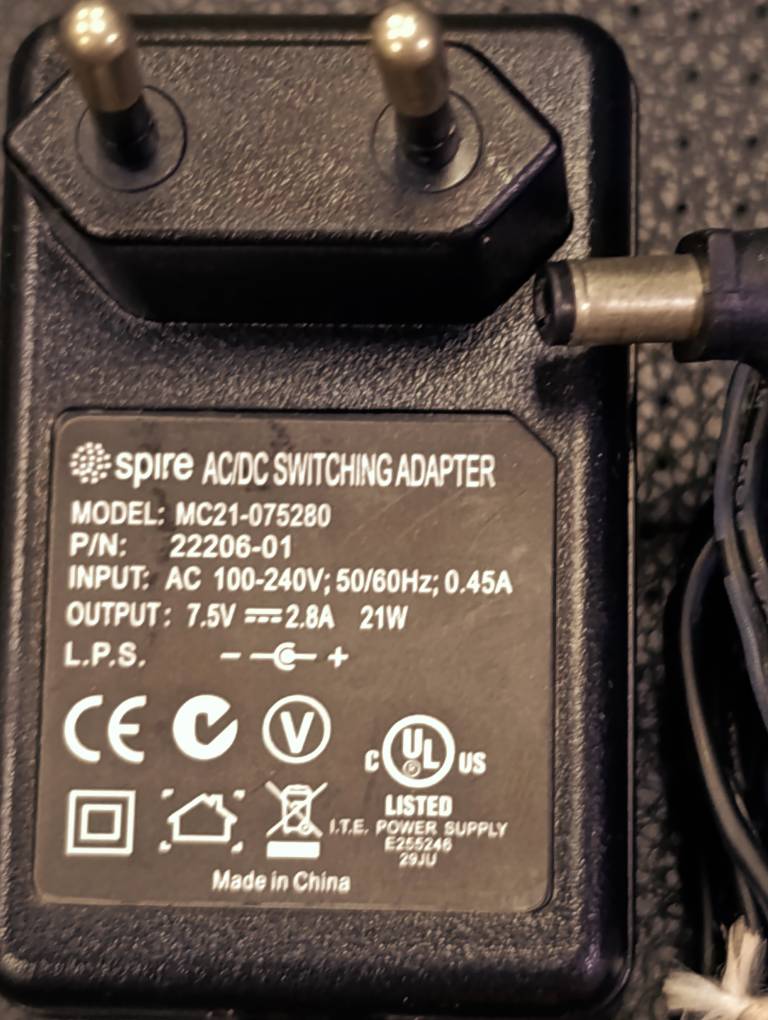

نمونه موجود دارای شماره قطعه P/N: 22206-01 بوده و مشخصات الکتریکی اصلی آن مستقیماً روی لیبل بدنه درج شده است.
خروجی 7.5 ولت با توان 21 وات
خروجی آداپتور برابر است با:
7.5V DC – 2.8A – 21W
جریان 2.8 آمپر به معنی حداکثر جریان قابل تأمین آداپتور است؛ بنابراین دستگاه سازگار میتواند جریان کمتری مصرف کند، اما نباید به جریانی بیشتر از ظرفیت آداپتور نیاز داشته باشد.
منابع مربوط به مدل دقیق MC21-075280 نیز خروجی 7.5 ولت، 2.8 آمپر و توان 21 وات را تأیید میکنند.
ورودی برق یونیورسال 100 تا 240 ولت
این آداپتور از ورودی گسترده:
AC 100–240V، 50/60Hz، 0.45A
پشتیبانی میکند. به همین دلیل برای شبکههای برق متداول 110 و 220 تا 240 ولت طراحی شده است. مشخصات ورودی 100 تا 240 ولت برای مدل MC21-075280 در منابع فروش همین مدل نیز ثبت شده است.
قطبیت مثبت در مرکز
نماد قطبیت درجشده روی بدنه نشان میدهد فیش DC این آداپتور از نوع Center Positive یا مثبت در مرکز است.
در نتیجه برای استفاده بهعنوان آداپتور جایگزین باید دستگاه موردنظر نیز دارای همین قطبیت باشد. برابر بودن ولتاژ بهتنهایی برای سازگاری کافی نیست.
کانکتور DC زاویهدار

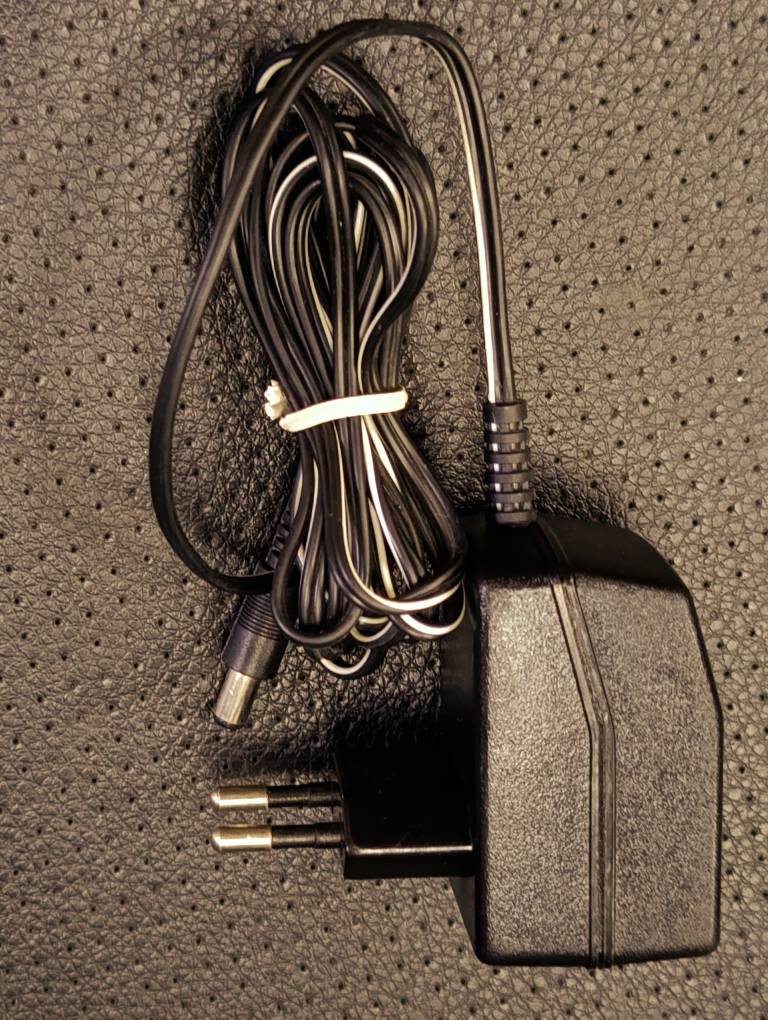

کابل خروجی به یک فیش DC Barrel زاویهدار 90 درجه مجهز است. طراحی زاویهدار باعث میشود هنگام اتصال، کابل فضای کمتری در پشت یا کنار دستگاه اشغال کند و فشار مستقیم کمتری به سوکت وارد شود.
اندازه دقیق فیش روی لیبل محصول درج نشده است؛ بنابراین برای استفاده با دستگاه دیگری، قطر خارجی و داخلی فیش باید پیش از خرید با سوکت دستگاه مقایسه شود.
طراحی Switching با راندمان Level V
روی بدنه آداپتور عبارت AC/DC Switching Adapter و نشان Efficiency Level V درج شده است. منابع بازار نیز MC21-075280 را بهعنوان Switching Adapter معرفی کردهاند.
ساختار سوئیچینگ نسبت به ترانسهای خطی قدیمی امکان پشتیبانی از بازه وسیعتر ولتاژ ورودی را فراهم میکند.
استانداردهای درجشده روی نمونه
روی لیبل نمونه موجود علائم و مشخصات زیر دیده میشود:
CE، UL Listed، Efficiency Level V، Class II / Double Insulated، L.P.S. و Indoor Use
همچنین عبارت I.T.E. Power Supply روی بدنه درج شده که نشان میدهد این منبع تغذیه برای تجهیزات فناوری اطلاعات و الکترونیکی در نظر گرفته شده است.
مشخصات محصول
| مشخصات | توضیحات |
|---|---|
| برند درجشده | Spire |
| نوع محصول | آداپتور سوئیچینگ AC/DC |
| مدل | MC21-075280 |
| شماره قطعه | 22206-01 |
| ولتاژ ورودی | AC 100–240V |
| فرکانس ورودی | 50/60Hz |
| جریان ورودی | 0.45A |
| ولتاژ خروجی | 7.5V DC |
| حداکثر جریان خروجی | 2.8A |
| توان خروجی | 21W |
| قطبیت | مثبت در مرکز (Center Positive) |
| نوع کانکتور | DC Barrel |
| فرم فیش | زاویهدار 90 درجه |
| کابل خروجی | ثابت و متصل به آداپتور |
| نوع دوشاخه | دو پین گرد اروپایی |
| نوع منبع تغذیه | Switching |
| سطح راندمان درجشده | Efficiency Level V |
| L.P.S. | دارد |
| عایق دوگانه Class II | دارد |
| UL Listed | درج شده روی محصول |
| CE | درج شده روی محصول |
| کاربری | تجهیزات الکترونیکی سازگار با 7.5V DC |
| محل استفاده | فضای داخلی |
| رنگ | مشکی |
| کشور سازنده درجشده | China |
شرایط سازگاری با دستگاه
این آداپتور برای تجهیزاتی قابل استفاده است که هر چهار شرط زیر را داشته باشند:
ولتاژ ورودی دستگاه دقیقاً 7.5 ولت DC باشد، قطبیت آن مثبت در مرکز باشد، اندازه فیش با سوکت دستگاه مطابقت داشته باشد و جریان موردنیاز دستگاه از 2.8 آمپر بیشتر نباشد.
برای مثال، دستگاه 7.5V با مصرف 1A، 1.5A یا 2A در صورت یکسان بودن فیش و قطبیت میتواند از این آداپتور استفاده کند؛ زیرا دستگاه فقط جریان موردنیاز خود را دریافت میکند.
استفاده برای دستگاهی که به ولتاژ متفاوت، قطبیت معکوس یا بیش از 2.8 آمپر نیاز دارد توصیه نمیشود.
نقد و بررسی محصول
آداپتور MC21-075280 به دلیل توان 21 وات و جریان خروجی نسبتاً بالای 2.8 آمپر برای تجهیزات 7.5 ولتی که به منبع تغذیه قویتر از آداپتورهای معمولی چندصد میلیآمپری نیاز دارند مناسب است.
ورودی 100 تا 240 ولت یکی از مزیتهای مهم آن محسوب میشود و استفاده از آن را در شبکههای برق مختلف امکانپذیر میکند. همچنین فیش زاویهدار برای تجهیزاتی که فضای محدودی در پشت دستگاه دارند کاربردی است.
وجود علائم LPS، عایق دوگانه، UL و CE روی نمونه نشان میدهد این آداپتور بهعنوان یک منبع تغذیه تجهیزات الکترونیکی تولید شده است. با این حال مهمترین موضوع هنگام استفاده بهعنوان آداپتور جایگزین، تطابق ولتاژ، قطبیت، اندازه فیش و جریان مصرفی دستگاه است.
