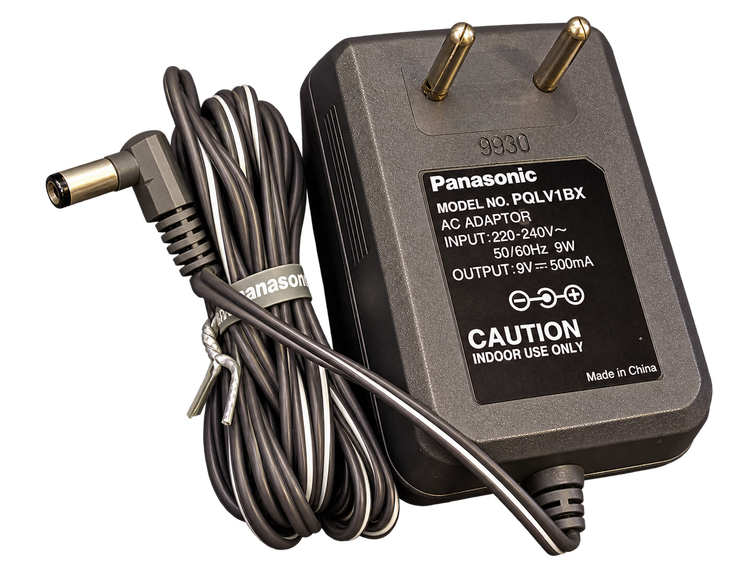

آداپتور(ترانس ) پاناسونیک Panasonic مدل PQLV1BX خروجی 9 ولت 500 میلیآمپر با فیش DC زاویهدار
Panasonic PQLV1BX AC Adapter – 9V 500mA DC – Right-Angle Barrel Plug
برند:Panasonic
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات
توضیحات محصول
آداپتور Panasonic PQLV1BX با خروجی 9 ولت 500 میلیآمپر
آداپتور Panasonic PQLV1BX یک منبع تغذیه AC/DC مخصوص برخی مدلهای تلفن بیسیم پاناسونیک است که خروجی 9 ولت DC با جریان 500 میلیآمپر در اختیار دستگاه قرار میدهد.
این مدل در دفترچههای رسمی پاناسونیک بهطور مشخص بهعنوان آداپتور مورد استفاده برای Base Unit برخی تلفنهای بیسیم این شرکت از جمله KX-TG2340JX و KX-TG2361JX معرفی شده است. پاناسونیک در راهنمای این دستگاهها تأکید کرده که برای واحد پایه باید از آداپتور PQLV1BX استفاده شود.
خروجی 9V DC با جریان 500mA
بر اساس مشخصات درجشده روی بدنه نمونه، خروجی این آداپتور برابر است با:
9V DC – 500mA
این مشخصات برای انتخاب آداپتور جایگزین اهمیت زیادی دارد؛ زیرا دستگاه متصل باید با ولتاژ 9 ولت، قطبیت صحیح و جریان موردنیاز متناسب سازگار باشد.
مدل PQLV1BX در منابع بازار نیز بهعنوان آداپتور پاناسونیک 9V / 500mA ثبت شده است.
ورودی برق 220 تا 240 ولت

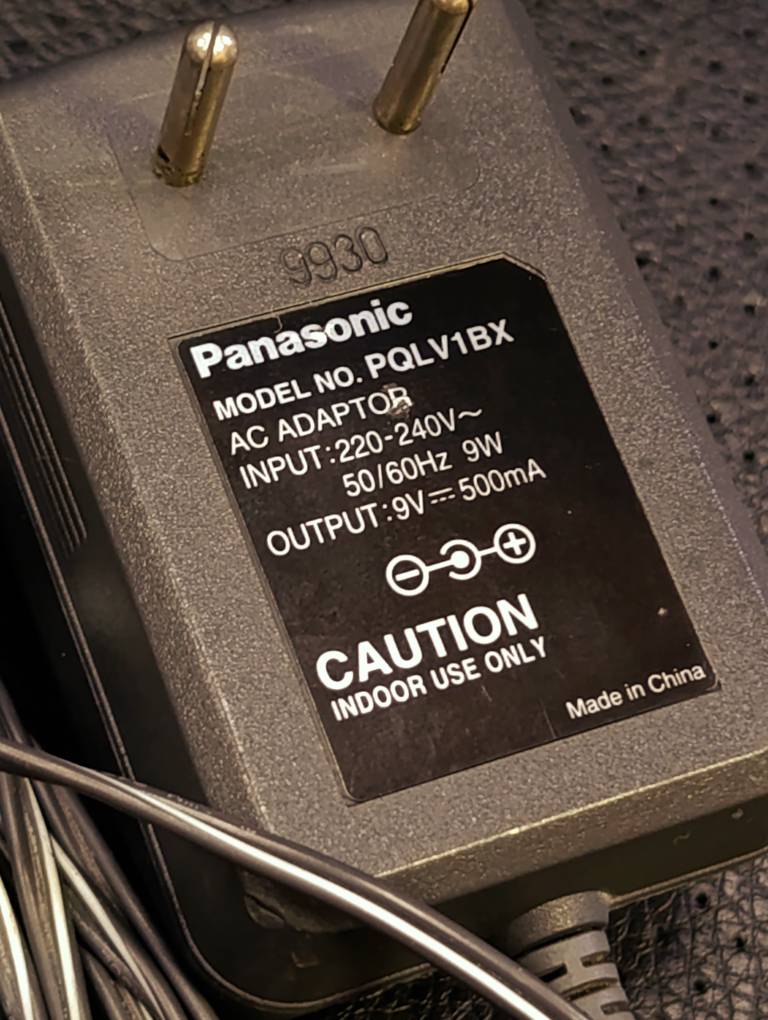

روی بدنه آداپتور ورودی زیر درج شده است:
AC 220–240V ~ 50/60Hz
دفترچه رسمی Panasonic برای دستگاههایی که از PQLV1BX استفاده میکنند نیز اتصال آداپتور به برق 220 تا 240 ولت، 50/60 هرتز را نشان میدهد.
بنابراین این نسخه، برخلاف آداپتورهای جدید 100 تا 240 ولت، برای شبکه برق 220 تا 240 ولت طراحی شده است.

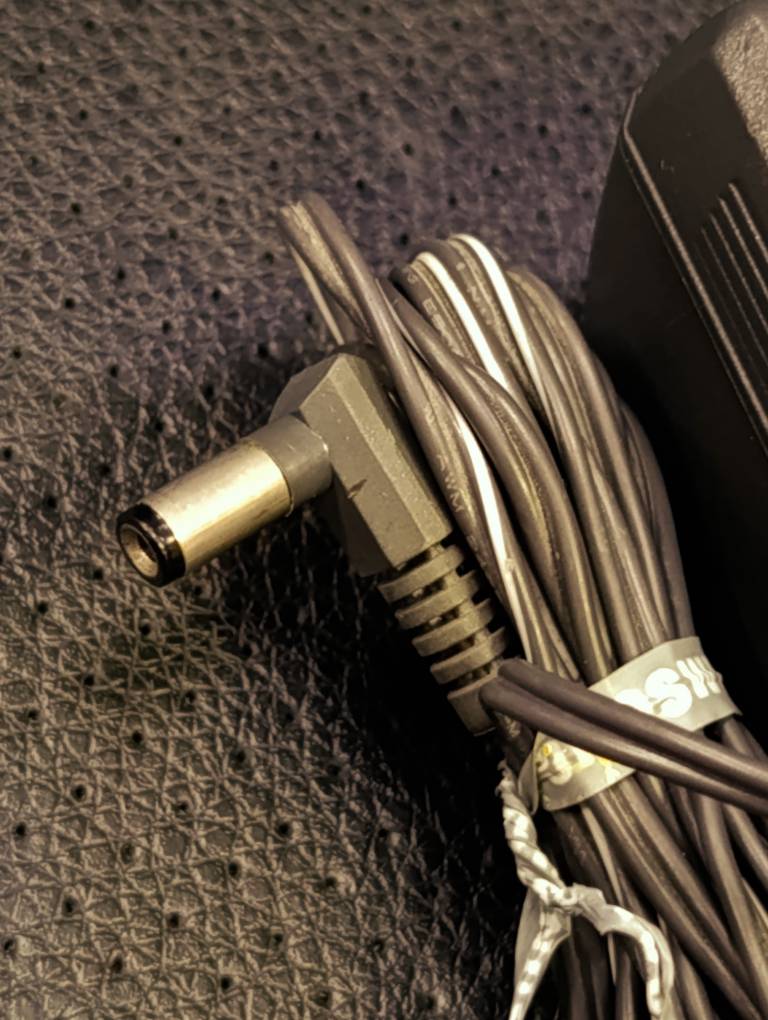

کانکتور DC فیش گرد زاویهدار
خروجی آداپتور از طریق یک فیش DC گرد با طراحی 90 درجه به دستگاه متصل میشود. طراحی زاویهدار کانکتور باعث میشود کابل هنگام اتصال به پایه تلفن فضای کمتری اشغال کند.
قطبیت درجشده روی برچسب این نمونه مثبت در مرکز (Center Positive) است؛ بنابراین هنگام استفاده برای دستگاهی غیر از مدلهای اصلی پاناسونیک، تطابق قطبیت کانکتور الزامی است.
مناسب برخی تلفنهای بیسیم Panasonic
بر اساس اسناد رسمی Panasonic، مدل PQLV1BX برای واحد پایه تلفنهایی مانند موارد زیر استفاده شده است:
- Panasonic KX-TG2340JX
- Panasonic KX-TG2361JX
دفترچه رسمی KX-TG2340JX صراحتاً عبارت «USE ONLY WITH Panasonic AC ADAPTOR PQLV1BX» را برای Base Unit درج کرده است. همین آداپتور در راهنمای KX-TG2361JX نیز ذکر شده است.
سازگاری با سایر مدلها باید بر اساس ولتاژ، جریان، قطبیت و اندازه فیش بررسی شود و صرفاً یکسان بودن ولتاژ برای سازگاری کافی نیست.

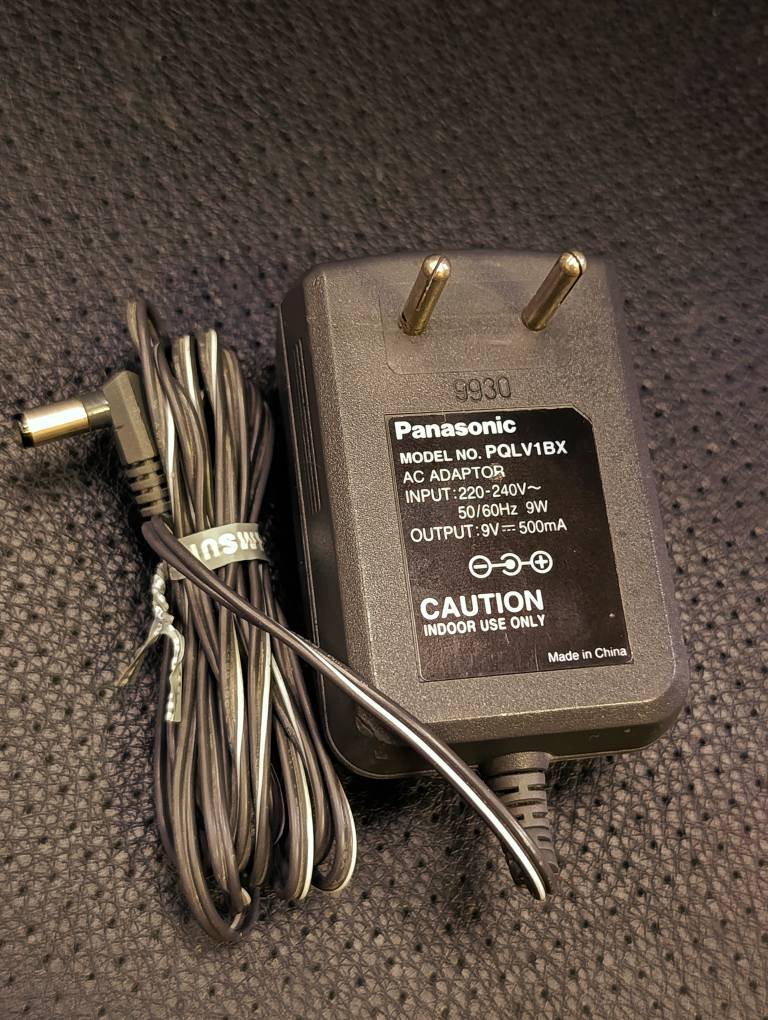

بدنه یکپارچه با دوشاخه مستقیم برق
آداپتور دارای دوشاخه دوپین گرد بهصورت یکپارچه روی بدنه است و برای استفاده نیازی به کابل برق AC جداگانه ندارد. کابل خروجی DC نیز مستقیماً از بدنه آداپتور خارج شده است.
این طراحی برای استفاده ثابت کنار پایه تلفن مناسب است و تعداد اتصالات اضافی را کاهش میدهد.
مشخصات محصول
| مشخصات | توضیحات |
|---|---|
| برند | Panasonic |
| نوع محصول | آداپتور AC/DC |
| مدل | PQLV1BX |
| ولتاژ ورودی | AC 220–240V |
| فرکانس ورودی | 50/60Hz |
| توان ورودی درجشده | 9W |
| ولتاژ خروجی | 9V DC |
| جریان خروجی | 500mA |
| نوع خروجی | DC |
| قطبیت | مثبت در مرکز (Center Positive) |
| نوع کانکتور | فیش DC گرد |
| فرم کانکتور | زاویهدار 90 درجه |
| دوشاخه برق | دو پین گرد |
| کابل خروجی | متصل به آداپتور |
| رنگ | خاکستری تیره |
| کاربرد اصلی | تغذیه واحد پایه برخی تلفنهای بیسیم Panasonic |
| مدلهای تأییدشده در اسناد Panasonic | KX-TG2340JX، KX-TG2361JX |
| محل استفاده درجشده | Indoor Use Only |
| کشور سازنده درجشده | China |
تفاوت 9W درجشده روی آداپتور با خروجی آن
عبارت 9W روی برچسب این آداپتور در بخش مشخصات ورودی درج شده و نباید با توان خروجی اشتباه گرفته شود. مشخصه اصلی سمت خروجی برای انتخاب دستگاه سازگار همان 9V DC و 500mA است.
در زمان جایگزینی آداپتور، علاوه بر ولتاژ و جریان باید قطبیت و اندازه فیش DC نیز با دستگاه اصلی مطابقت داشته باشد.
نقد و بررسی
نقد و بررسی محصول
Panasonic PQLV1BX یک آداپتور اختصاصی برای نسل قدیمیتر تلفنهای بیسیم پاناسونیک است. مزیت اصلی آن، تطابق مشخصات تغذیه با دستگاههایی است که از ابتدا برای این مدل آداپتور طراحی شدهاند.
خروجی 9 ولت 500 میلیآمپر برای پایه تلفنهای سازگار در نظر گرفته شده و وجود کانکتور زاویهدار استفاده آن را پشت یا کنار پایه تلفن آسانتر میکند.
نکته مهم این است که این آداپتور یونیورسال نیست. ورودی آن طبق برچسب نمونه 220 تا 240 ولت است و برای جایگزینی با آداپتور دیگر باید چهار مورد بهطور همزمان تطابق داشته باشند: ولتاژ خروجی، حداقل جریان قابل تأمین، قطبیت و اندازه فیش.
همچنین در دفترچه رسمی Panasonic ذکر شده است که گرمشدن آداپتور هنگام کار میتواند طبیعی باشد و آداپتور در استفاده معمول باید به برق متصل باقی بماند.
