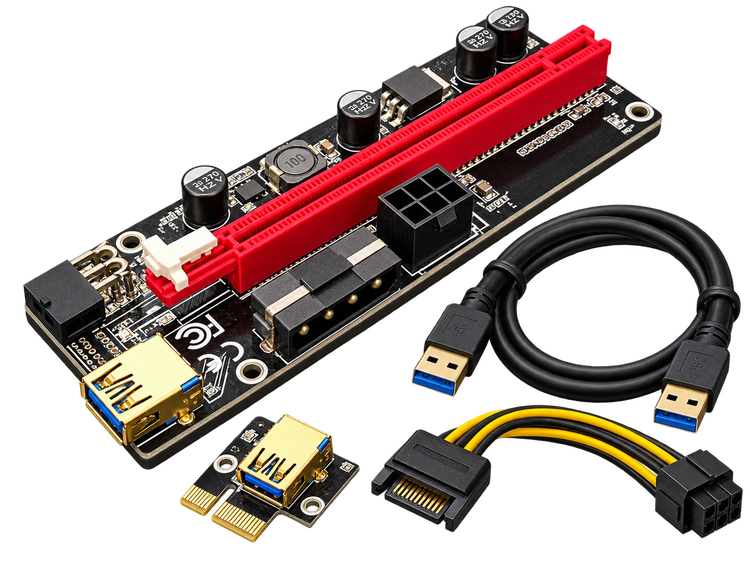

رایزر کارت گرافیک PCI Express مدل PCE164P-N08 VER009S تبدیل PCIe x1 به اسلات x16 با کابل USB 3.0 و تغذیه مجزا

توضیحات محصول

رایزر PCI Express مدل PCE164P-N08 VER009S

رایزر PCE164P-N08 VER009S برای قرار دادن کارت گرافیک در فاصله‌ای جدا از مادربرد طراحی شده است. مجموعه از یک برد اصلی دارای اسلات PCI Express x16، یک کارت کوچک PCIe x1، کابل رابط USB 3.0 و کابل تغذیه تشکیل شده است.

این مدل بیشتر در ریگ‌های ماینینگ، سیستم‌های Open Frame، تست کارت گرافیک و کاربردهایی استفاده می‌شود که نصب مستقیم GPU روی مادربرد مناسب یا ممکن نیست.

مدل دقیق PCIE164P-N08 VER009S با PCB مشکی در فهرست رسمی رایزرهای تأییدشده ASUS برای مادربرد H370 Mining Master نیز ثبت شده است.

اتصال PCIe x1 به اسلات فیزیکی x16

کارت کوچک مجموعه در اسلات PCI Express x1 مادربرد قرار می‌گیرد و از طریق کابل رابط به برد اصلی متصل می‌شود. روی برد اصلی یک اسلات فیزیکی PCIe x16 برای نصب کارت گرافیک وجود دارد.

در مشخصات رسمی رایزر 009S شرکت Qoltec نیز رابط دستگاه به‌صورت PCI-E x1 Male به PCI-E x16 Female معرفی شده است.

نکته مهم این است که وجود اسلات x16 به معنی ایجاد پهنای باند کامل PCIe x16 نیست؛ ارتباط این رایزر از سمت مادربرد بر پایه لینک x1 انجام می‌شود. بنابراین این محصول بیشتر برای ماینینگ، تست و کاربردهایی مناسب است که پهنای باند کامل x16 اولویت اصلی نیست.

کابل USB 3.0 به‌عنوان کابل رابط رایزر

در این مجموعه از کابل دارای کانکتورهای USB 3.0 Type-A برای انتقال ارتباط میان کارت PCIe x1 و برد رایزر استفاده می‌شود. نسخه‌های 009S در کاتالوگ سازندگان با کابل USB 3.0 عرضه می‌شوند؛ Qoltec و RGeek برای این خانواده کابل 60 سانتی‌متری را ثبت کرده‌اند.

این کابل در این محصول نقش کابل ارتباطی رایزر PCIe را دارد و نباید به پورت USB معمولی مادربرد یا لپ‌تاپ متصل شود. شکل کانکتور USB است، اما مجموعه به‌عنوان یک تبدیل USB برای کارت گرافیک عمل نمی‌کند.

تغذیه مستقل کارت گرافیک

برد رایزر دارای مدار تغذیه مجزا است تا برق موردنیاز بخش اسلات PCIe را مستقیماً از پاور سیستم دریافت کند. این ساختار باعث می‌شود تمام توان موردنیاز اسلات از مسیر ظریف اسلات PCIe مادربرد عبور نکند.

Qoltec برای رایزر 009S ورودی برق PCIe و کابل SATA به 6 پین را در مشخصات رسمی محصول ذکر کرده است و RGeek نیز تأمین برق مستقل کارت را یکی از ویژگی‌های اصلی این سری معرفی می‌کند.

در نمونه موجود، ورودی 6-Pin، ورودی SATA Power و ورودی 4-Pin Molex روی برد دیده می‌شوند. برای راه‌اندازی تنها یکی از ورودی‌های مناسب برق باید استفاده شود و اتصال هم‌زمان چند ورودی تغذیه توصیه نمی‌شود.

کابل SATA به 6 پین همراه محصول

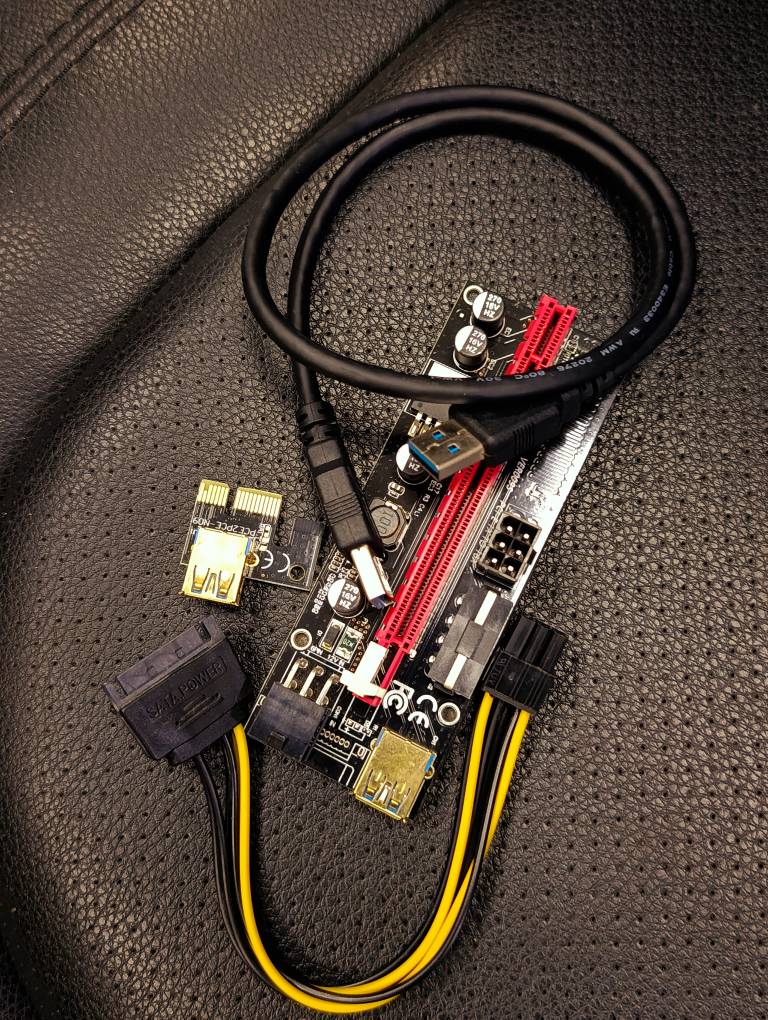

در تصاویر نمونه، کابل تبدیل برق SATA Power به 6-Pin همراه مجموعه قرار دارد. این کابل امکان تغذیه ورودی 6 پین رایزر از کانکتور SATA پاور را فراهم می‌کند.

در بسته‌بندی رسمی رایزر 009S برند Qoltec نیز کابل SATA / PCI-E 6 Pin و در محصول RGeek کابل SATA 15 Pin to 6 Pin جزو محتویات مجموعه ذکر شده‌اند.

برای کارت‌های گرافیک پرمصرف و استفاده طولانی‌مدت، انتخاب مسیر تغذیه مناسب و کابل پاور باکیفیت اهمیت زیادی دارد.

مدار رگولاتور و خازن‌های جامد

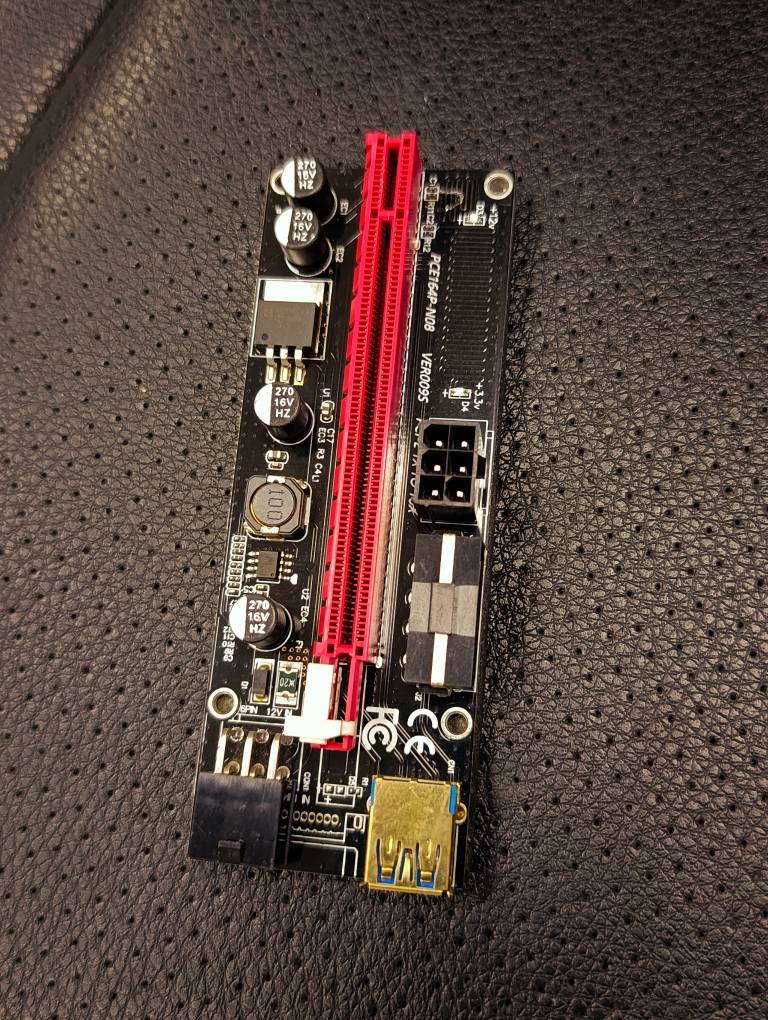

روی برد VER009S چند خازن جامد و بخش تنظیم ولتاژ قابل مشاهده است. این بخش برای تأمین ولتاژ پایدار موردنیاز اسلات و مدار رایزر به کار می‌رود.

RGEEK برای نسخه 009S استفاده از چهار خازن جامد را ثبت کرده و Qoltec نیز استفاده از خازن‌های پلیمری را از ویژگی‌های طراحی این خانواده می‌داند.

مناسب ریگ ماینینگ و نصب Open Frame

طراحی این رایزر امکان قرار دادن کارت گرافیک در فاصله بیشتری از مادربرد را فراهم می‌کند. این ویژگی در ریگ‌های چند GPU باعث افزایش فاصله میان کارت‌ها و ایجاد فضای بیشتر برای گردش هوا می‌شود.

Qoltec کاربرد اصلی نسخه 009S را برای Cryptocurrency Miners و PC اعلام کرده و استفاده در شاسی‌های Open Case و Rack را نیز ذکر می‌کند.

سازگار با اسلات‌های PCI Express بزرگ‌تر

کارت کوچک PCIe x1 از نظر فیزیکی علاوه بر اسلات x1، در بسیاری از اسلات‌های باز یا استاندارد PCIe x4، x8 و x16 نیز قابل نصب است، زیرا بخش الکتریکی رابط تنها از مسیر x1 استفاده می‌کند.

با این حال مادربرد، BIOS و تعداد Laneهای در دسترس باید توانایی شناسایی تعداد کارت‌های موردنظر را داشته باشند.
