کارت تبدیل PCI به سریال RS232 و پارالل LPT با چیپ NetMos NM9835CV
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول
کارت توسعه PCI با خروجی سریال RS232 و Parallel

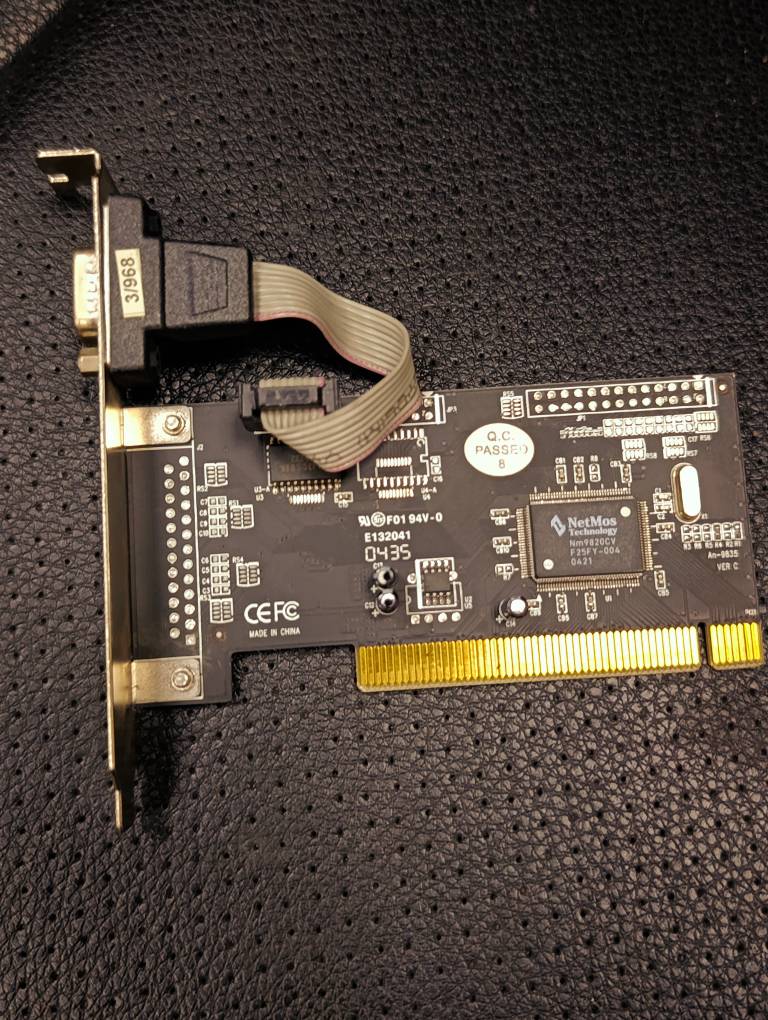

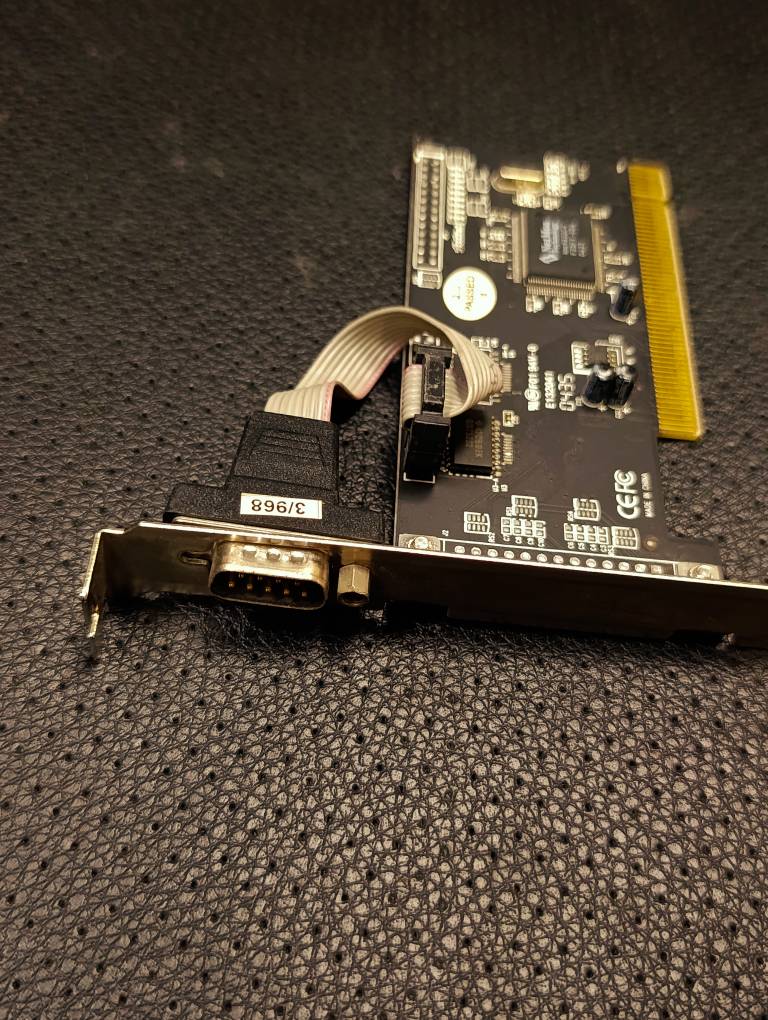

این کارت توسعه برای اضافهکردن پورت سریال RS232 و پورت موازی LPT به کامپیوترهای دسکتاپ مجهز به اسلات PCI طراحی شده است. در نمونه موجود، یک کانکتور DB9 نری سریال از طریق کابل فلت به کارت متصل شده و یک رابط Parallel نیز روی مجموعه کارت وجود دارد.
این محصول برای سیستمهای قدیمی، کامپیوترهای صنعتی و تجهیزاتی کاربرد دارد که همچنان برای ارتباط با کامپیوتر به پورت COM یا LPT وابسته هستند.
مجهز به چیپ NetMos NM9835CV
تراشه اصلی روی نمونه موجود بهوضوح NetMos Technology NM9835CV است. خانواده 9835 بهعنوان کنترلر PCI چندمنظوره برای رابطهای Serial و Parallel طراحی شده است.
دیتاشیت رسمی نسل بعدی سازگار MCS9835 شرکت ASIX، این کنترلر را بهعنوان PCI to Dual Serial and Single Parallel Controller معرفی میکند؛ این خانواده دارای دو UART و یک رابط پرینتر Parallel است.
ASIX نیز پس از خرید خط تولید I/O Connectivity شرکت MosChip، خانواده MCS98xx PCI Bridge Controllers را بهعنوان راهکار اتصال رابطهای Serial و Parallel به باس PCI معرفی کرده است.
پورت سریال RS232 با کانکتور DB9

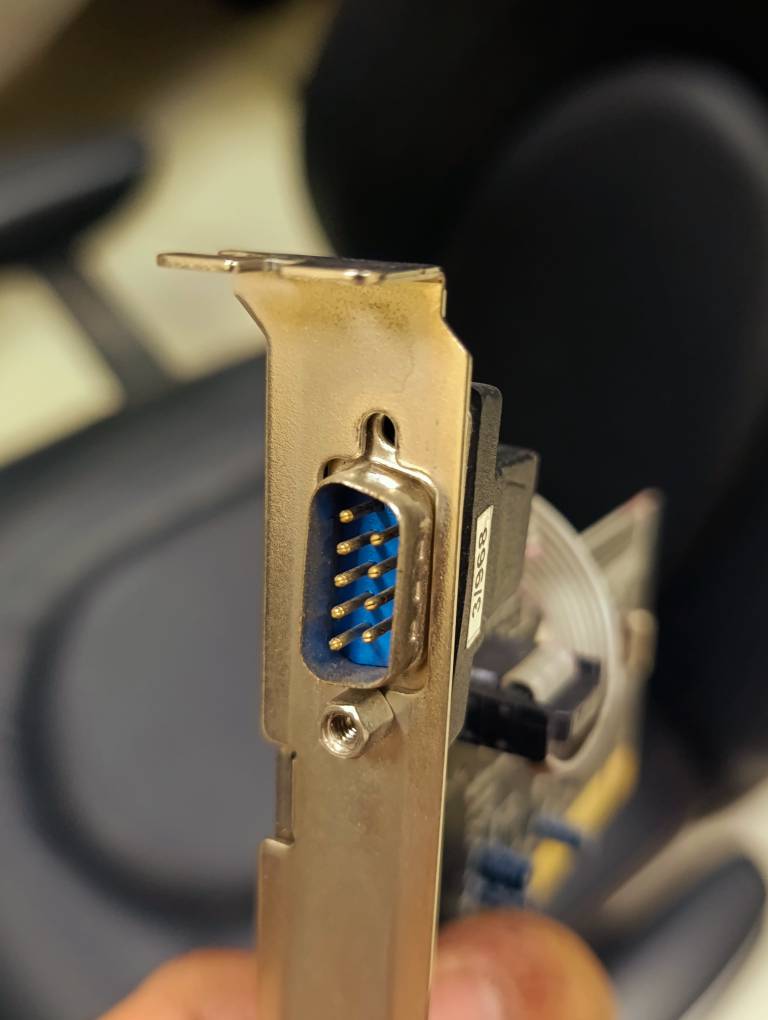

خروجی سریال این نمونه از نوع DB9 نری است؛ همان فرم کانکتوری که در بسیاری از تجهیزات RS232 کلاسیک استفاده میشود.
این پورت برای تجهیزاتی مانند دستگاههای صنعتی، تجهیزات اندازهگیری، دستگاههای برنامهریزی، برخی مودمها، دستگاههای POS، تجهیزات شبکه قدیمی و سختافزارهای مبتنی بر رابط COM کاربرد دارد.
خانواده MCS9835 از UARTهای سازگار با 16C450/16C550، کنترل کامل سیگنالهای مودم و نرخ ارتباط دوطرفه تا 115200bps برای هر پورت سریال پشتیبانی میکند.
دارای رابط Parallel برای چاپگرهای قدیمی
این برد صرفاً یک کارت سریال ساده نیست؛ چیپ NM9835CV برای کاربردهای ترکیبی Serial/Parallel طراحی شده و در تصاویر نمونه نیز رابط Parallel مشاهده میشود.
کنترلر 9835 در بخش Parallel از حالتهای SPP، PS/2، EPP و ECP و رابط سازگار با IEEE 1284/Centronics پشتیبانی میکند.
این ویژگی برای استفاده از چاپگرهای سوزنی، پرینترهای قدیمی و برخی تجهیزات صنعتی یا آزمایشگاهی دارای پورت LPT مفید است.
مناسب مادربردهای دارای اسلات PCI قدیمی
رابط اتصال این کارت Conventional PCI است و با PCI Express یا PCIe تفاوت دارد. بنابراین سیستم مقصد باید دارای اسلات PCI استاندارد قدیمی باشد.
بنابراین این کارت میتواند برای تعمیر یا راهاندازی سیستمهایی مناسب باشد که حذف پورت COM یا LPT باعث مشکل در اتصال دستگاههای موجود شده است.
کاربرد مناسب در تجهیزات Legacy و صنعتی
پورت سریال RS232 هنوز در بسیاری از تجهیزات قدیمی یا تخصصی استفاده میشود. دیتاشیت این خانواده کاربردهایی مانند POS Terminal، Industrial PC، تجهیزات مانیتورینگ، Data Acquisition، تجهیزات Serial و کارتهای توسعه Serial/Parallel را ذکر میکند.
بنابراین این کارت میتواند برای تعمیر یا راهاندازی سیستمهایی مناسب باشد که حذف پورت COM یا LPT باعث مشکل در اتصال دستگاههای موجود شده است.
نیاز به درایور سازگار
این کارت برای عملکرد صحیح به درایور چیپ NetMos/MosChip نیاز دارد. اسناد رسمی خانواده MCS9835 پشتیبانی نرمافزاری از سیستمعاملهای نسل قدیمی شامل Windows 95/98SE/ME، Windows 2000، XP، NT، Server 2003، Vista، Windows 7، Linux 2.4/2.6 و DOS را ثبت کردهاند.
برای Windows 10 و Windows 11 نباید سازگاری قطعی فرض شود و پیش از خرید برای سیستمهای جدید، امکان نصب درایور مناسب باید بررسی شود.
مشخصات محصول
| مشخصات | توضیحات |
|---|---|
| نوع محصول | کارت توسعه Serial / Parallel |
| چیپ اصلی | NetMos Technology NM9835CV |
| رابط اتصال به مادربرد | PCI |
| نوع PCI | Conventional PCI |
| رابط سریال | RS232 |
| کانکتور سریال قابل مشاهده | DB9 نری |
| رابط Parallel | دارد |
| نوع کانکتور Parallel | DB25 / LPT |
| تعداد پورت سریال در نمونه موجود | ۱ پورت DB9 قابل مشاهده |
| پشتیبانی تراشه از UART | دو کانال |
| نوع UART | سازگار با 16C450 / 16C550 |
| حداکثر Baud Rate خانواده چیپ | تا 115200bps در هر پورت |
| Parallel Mode | SPP / PS2 / EPP / ECP |
| استاندارد Parallel | سازگار با IEEE 1284 |
| Plug & Play | توسط خانواده چیپ پشتیبانی میشود |
| تخصیص IRQ | توسط کنترلر PCI انجام میشود |
| مناسب برای | تجهیزات RS232، چاپگرهای قدیمی، سیستمهای صنعتی و Legacy |
| مناسب PCI Express | خیر |
| نصب | داخلی داخل کیس |
| براکت | فلزی Full Height |
| نیاز به درایور | دارد |
| سیستمعامل مناسب | عمدتاً سیستمهای نسل قدیمی Windows، Linux و DOS |
| کشور ساخت درجشده روی PCB | چین |
نقد و بررسی محصول
این کارت گزینه کاربردی برای سیستمهایی است که به پورت سریال واقعی RS232 نیاز دارند و مادربرد آنها دارای PCI قدیمی است. برخلاف تبدیلهای ساده USB به سریال، کارت مستقیماً روی باس PCI نصب میشود و برای بسیاری از نرمافزارها و تجهیزات Legacy انتخاب مناسبی محسوب میشود.
نکته مهم این نمونه، استفاده از چیپ شناختهشده NetMos NM9835CV است. این تراشه فقط برای Serial طراحی نشده و قابلیت Parallel نیز دارد؛ به همین دلیل نمونه موجود عملاً یک کارت چندمنظوره COM + LPT محسوب میشود.
برای دستگاههای صنعتی، مودمهای سریال، پروگرامرها، تجهیزات اندازهگیری، POS و سیستمهای قدیمی میتوان از پورت DB9 استفاده کرد و رابط Parallel نیز برای چاپگرهای سوزنی و سایر تجهیزات LPT کاربرد دارد.
مهمترین نکته قبل از خرید، بررسی وجود اسلات PCI معمولی روی مادربرد و سازگاری درایور با سیستمعامل است. این کارت PCI است و روی اسلات PCIe مادربردهای جدید نصب نمیشود.
