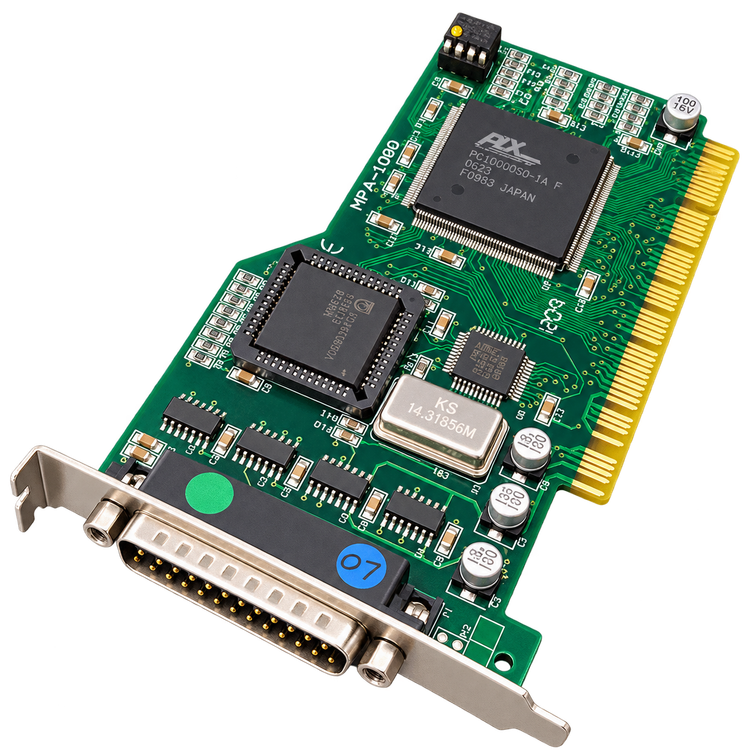

کارت توسعه PCI به LPT مدل MPA-1000 با چیپ PLX PCI9060SD-1A و پورت DB25
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول
کارت PCI به LPT برای اتصال چاپگرها و تجهیزات Parallel قدیمی

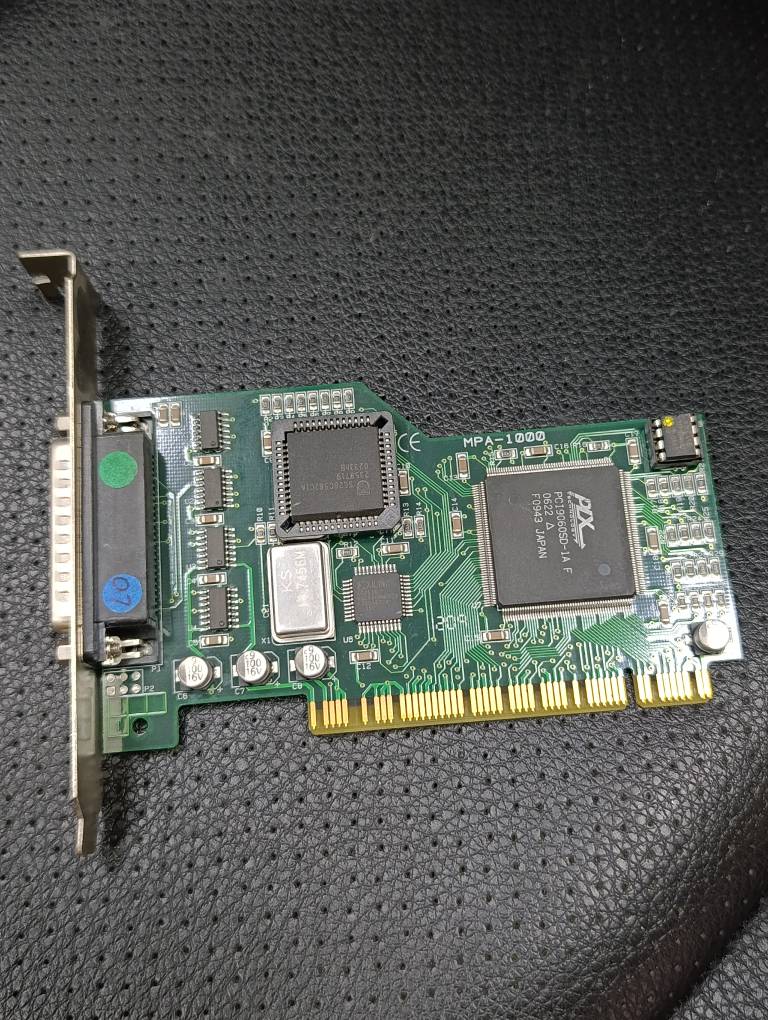

کارت MPA-1000 یک کارت توسعه مبتنی بر باس PCI است که به یک کانکتور DB25 مادگی روی براکت فلزی مجهز شده و برای فراهمکردن رابط موازی در سیستمهای دسکتاپ سازگار کاربرد دارد.
این نوع رابط بهویژه برای سیستمهای قدیمی، چاپگرهای سوزنی، پرینترهای Parallel و برخی تجهیزات صنعتی و اداری Legacy کاربرد دارد؛ تجهیزاتی که برای ارتباط با کامپیوتر به پورت LPT وابسته هستند.
استاندارد IEEE 1284 رابط موازی دوطرفه میان کامپیوتر و چاپگرها یا سایر تجهیزات جانبی را تعریف میکند و Microsoft نیز پشتیبانی ویندوز از چاپگرهای متصل به پورتهای LPT سازگار با IEEE 1284 را مستند کرده است.
مجهز به چیپ رابط PLX PCI9060SD-1A

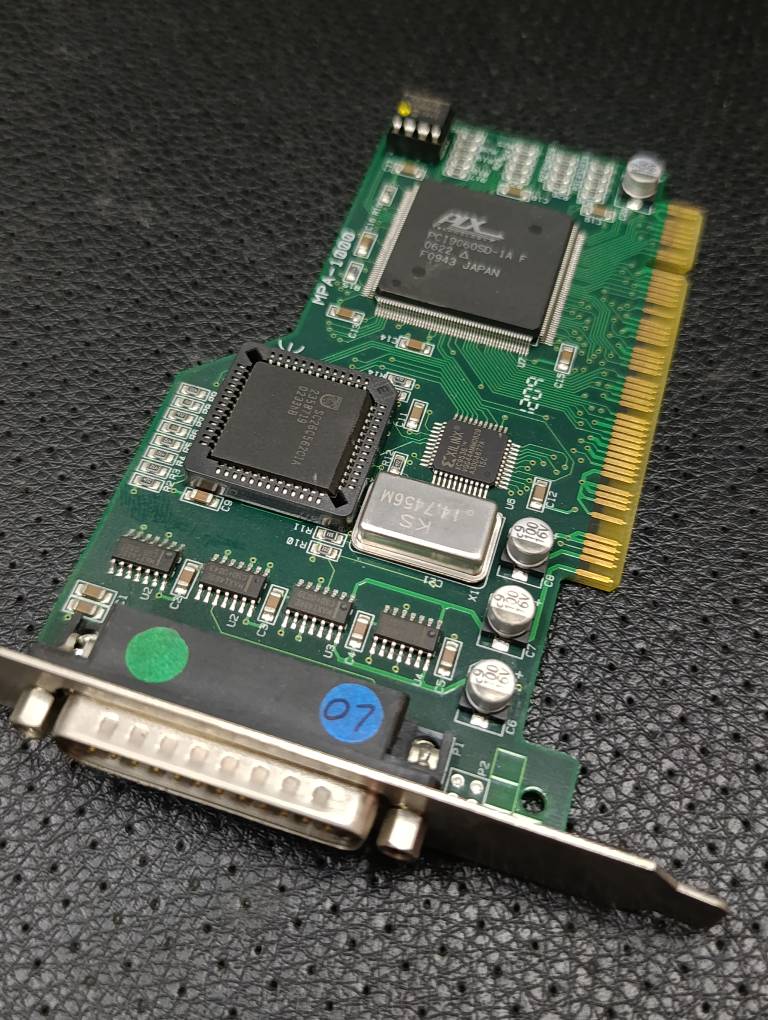

روی برد این کارت چیپ PLX Technology PCI9060SD-1A قرار گرفته است. این قطعه یک PCI Bus Master Interface از خانواده رابطهای PCI شرکت PLX است و برای ارتباط کارتهای جانبی و سختافزارهای محلی با باس PCI طراحی شده است.
مستندات رسمی PLX/Broadcom، PCI9060SD را در گروه رابطهای PCI با پشتیبانی از PCI Specification 2.1 قرار میدهند. همچنین PLX این قطعه را در خانواده شتابدهندههای I/O 32-bit/33MHz دستهبندی کرده است.
شماره حکشده روی چیپ نمونه، PCI9060SD-1A F است. سند رسمی Broadcom مربوط به مارکگذاری این قطعه نیز همین قالب شمارهگذاری PCI9060SD-1A و محل درج عبارت JAPAN را تأیید میکند.
رابط PCI استاندارد برای کامپیوترهای دسکتاپ قدیمی
کارت از رابط PCI معمولی یا Conventional PCI استفاده میکند و برای مادربردهایی مناسب است که دارای اسلات PCI قدیمی هستند.
این رابط با PCI Express یا PCIe متفاوت است؛ بنابراین پیش از خرید باید وجود اسلات PCI سازگار روی مادربرد بررسی شود.
چیپ PCI9060SD در مستندات PLX بهعنوان رابط PCI Bus Master برای کارتهای جانبی معرفی شده و از ارتباط میان باس PCI و منطق داخلی کارت پشتیبانی میکند.
پورت DB25 برای ارتباط Parallel
روی براکت کارت یک درگاه DB25 مادگی 25 پین قرار دارد. این فرم کانکتور بهطور گسترده در پورتهای موازی کامپیوترهای قدیمی مورد استفاده قرار میگرفت.
IEEE 1284 ارتباط موازی دوطرفه بین میزبان و چاپگر یا سایر تجهیزات Peripheral را تعریف کرده است و Microsoft نیز برای پرینترهای Parallel، شناسایی تجهیزات سازگار از طریق LPT و IEEE 1284 را مستند میکند.
مناسب چاپگرهای سوزنی و تجهیزات Legacy
این کارت میتواند در سیستمهای سازگار برای راهاندازی تجهیزاتی مانند چاپگرهای سوزنی و پرینترهای قدیمی دارای رابط Parallel کاربرد داشته باشد.
از کاربردهای متداول پورت LPT میتوان به موارد زیر اشاره کرد:
- چاپگرهای سوزنی قدیمی
- برخی چاپگرهای لیزری و جوهرافشان نسل قدیمی
- پرینترهای صدور فاکتور و فرم
- تجهیزات آزمایشگاهی یا صنعتی دارای رابط Parallel
- نرمافزارها و سیستمهای Legacy وابسته به LPT
سازگاری نهایی به درایور خود کارت، سیستمعامل، نوع چاپگر و نحوه دسترسی نرمافزار به پورت LPT وابسته است.
مناسب سیستمهایی که به LPT سختافزاری نیاز دارند
در مقایسه با برخی تبدیلهای USB به Parallel، یک کارت توسعه PCI میتواند برای سیستمهای قدیمی که نیاز به یک رابط Parallel داخلی دارند گزینه مناسبتری باشد.
در Windows، تجهیزات متصل به پورت LPT سازگار میتوانند از طریق LPT Enumerator شناسایی شوند و چاپگرهای سازگار با IEEE 1284 شناسه سختافزاری خود را به سیستم ارائه دهند.
با این حال، از آنجا که PCI9060SD بهتنهایی یک کنترلر اختصاصی LPT نیست و نقش رابط باس PCI را دارد، عملکرد دقیق کارت و آدرسدهی LPT به Firmware، منطق جانبی و درایور اختصاصی همین برد بستگی دارد. بنابراین برای نرمافزارهایی که الزاماً به آدرس سختافزاری کلاسیک LPT1 مانند 378h نیاز دارند، سازگاری باید روی سیستم مقصد بررسی شود.
مشخصات محصول
| مشخصات | توضیحات |
|---|---|
| نوع محصول | کارت توسعه PCI به رابط Parallel / LPT |
| کد درجشده روی برد | MPA-1000 |
| چیپ اصلی رابط PCI | PLX PCI9060SD-1A F |
| سازنده چیپ اصلی | PLX Technology |
| نوع اسلات | Conventional PCI |
| معماری چیپ PCI | 32-bit / 33MHz |
| استاندارد PCI چیپ | PCI Specification 2.1 |
| تعداد پورت خارجی | ۱ عدد |
| نوع پورت خارجی | DB25 مادگی |
| نوع ارتباط هدف | Parallel / LPT |
| کاربرد اصلی | اتصال تجهیزات و چاپگرهای Parallel قدیمی |
| مناسب چاپگر سوزنی | در صورت سازگاری درایور و رابط چاپگر |
| مناسب پرینترهای قدیمی LPT | بله، با رعایت سازگاری |
| مناسب PCI Express | خیر |
| نصب داخلی | بله |
| نوع براکت | فلزی استاندارد کیس دسکتاپ |
| سیستم موردنیاز | مادربرد دارای اسلات PCI |
| نیاز به درایور | بله / وابسته به سیستمعامل |
| پشتیبانی قطعی LPT1 سختافزاری کلاسیک | نیازمند بررسی درایور و سیستم مقصد |
| کشور ساخت چیپ PCI9060SD نمونه | Japan طبق مارک چیپ |
نقد و بررسی محصول
کارت PCI به LPT مدل MPA-1000 برای سیستمهایی کاربردی است که هنوز با چاپگرها یا تجهیزات Parallel قدیمی کار میکنند و مادربرد آنها دارای اسلات PCI معمولی است.
وجود پورت DB25 مادگی امکان اتصال کابلهای استاندارد LPT را فراهم میکند و استفاده از چیپ حرفهای PLX PCI9060SD-1A نشان میدهد بخش رابط PCI این کارت بر پایه یک کنترلر اختصاصی PCI Bus Master طراحی شده است. مستندات PLX این تراشه را یک رابط 32 بیتی PCI برای اتصال تجهیزات جانبی و حافظه به باس PCI معرفی میکنند.
این محصول بیشترین کاربرد را در سیستمهای Legacy، کامپیوترهای صنعتی، چاپگرهای سوزنی و مجموعههایی دارد که به تجهیزات قدیمی Parallel وابسته هستند. پیش از خرید باید وجود اسلات PCI، در دسترس بودن درایور کارت و سازگاری چاپگر یا نرمافزار با پورت ایجادشده بررسی شود.
