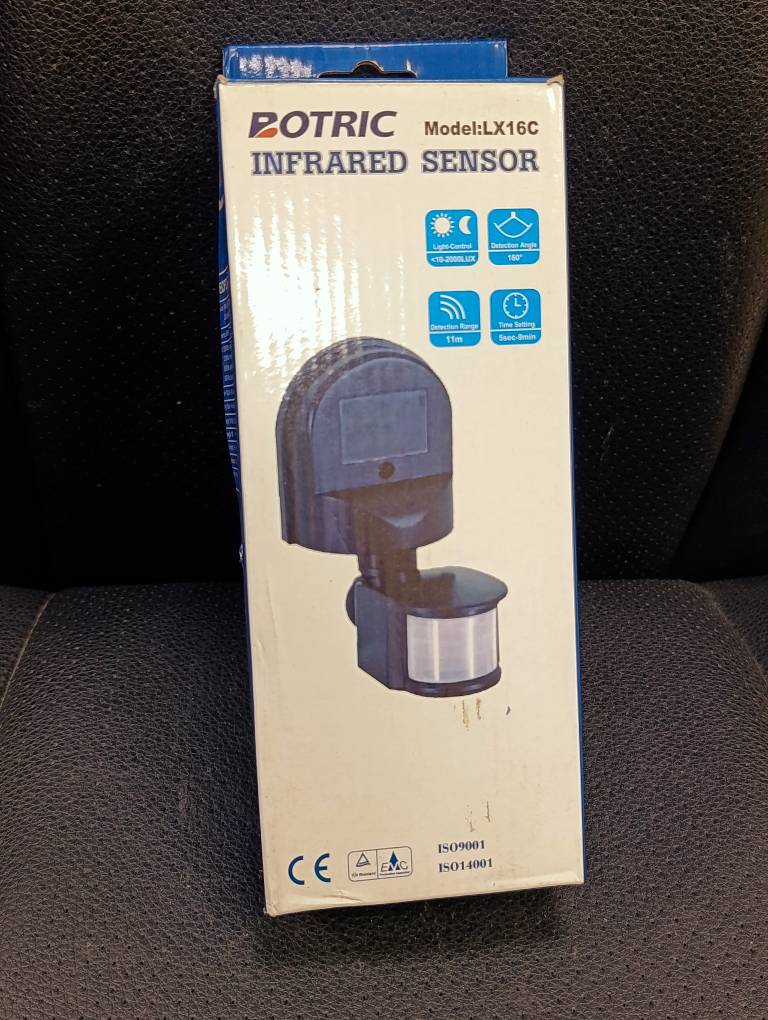

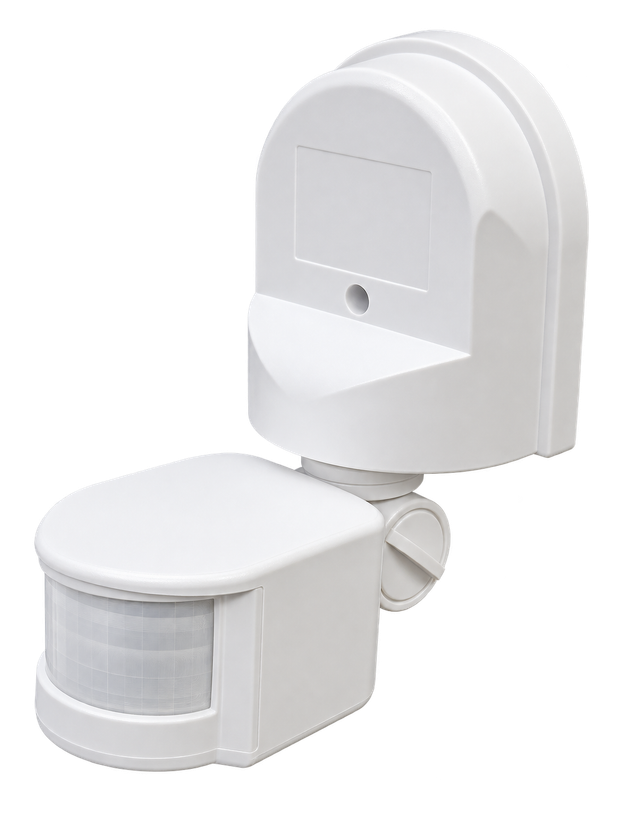

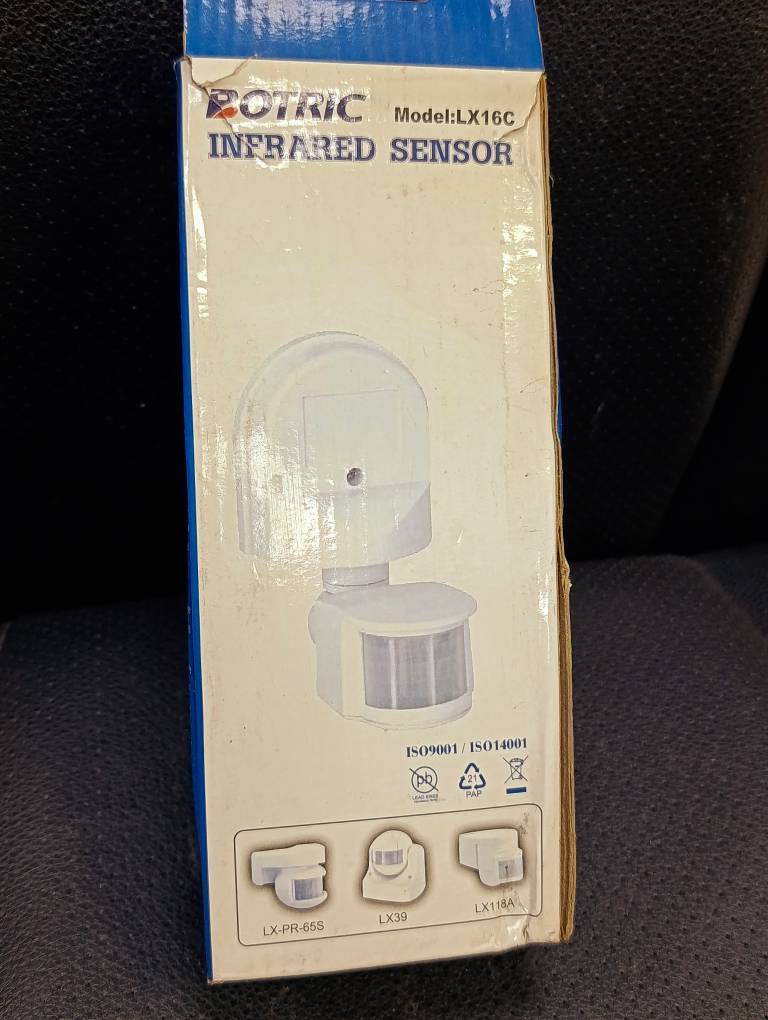

سنسور حرکتی مادون قرمز BOTRIC مدل LX16C زاویه ۱۸۰ درجه

معرفی سنسور حرکتی BOTRIC LX16C

سنسور حرکتی BOTRIC مدل LX16C یک کلید خودکار مجهز به حسگر مادون قرمز غیرفعال است که با تشخیص حرکت افراد، مدار روشنایی متصل را فعال می‌کند. پس از پایان حرکت و سپری‌شدن زمان تنظیم‌شده، چراغ به‌صورت خودکار خاموش می‌شود.

زاویه تشخیص ۱۸۰ درجه و برد قابل تنظیم تا ۱۱ متر، این مدل را برای کنترل خودکار روشنایی ورودی ساختمان، راهرو، راه‌پله، پارکینگ، حیاط، انبار و دیگر فضاهای مشابه مناسب می‌کند.

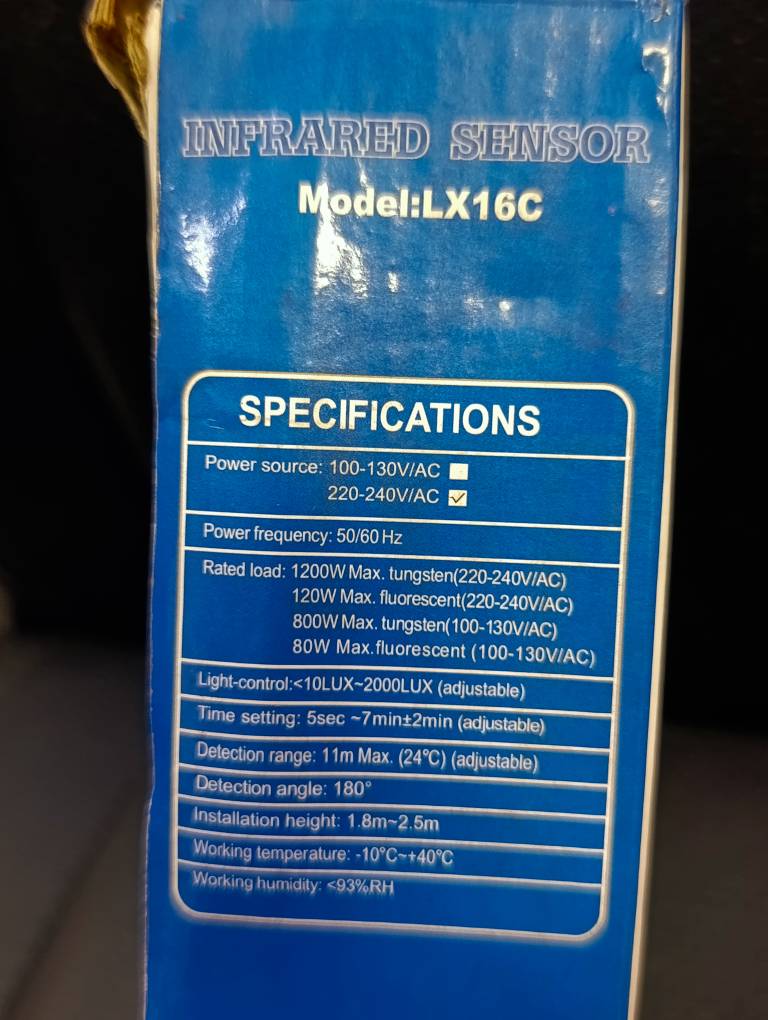

• فناوری تشخیص: مادون قرمز غیرفعال PIR

• ولتاژ ورودی: ۲۲۰ تا ۲۴۰ ولت AC

• فرکانس کاری: ۵۰/۶۰ هرتز

• زاویه تشخیص حرکت: ۱۸۰ درجه

• حداکثر برد تشخیص: ۱۱ متر در دمای ۲۴ درجه سانتی‌گراد

• محدوده تنظیم نور محیط: کمتر از ۱۰ تا ۲۰۰۰ لوکس

• زمان روشن‌ماندن: از ۵ ثانیه تا ۷ دقیقه با تلرانس حدود ۲ دقیقه

• حداکثر بار لامپ رشته‌ای یا تنگستن: ۱۲۰۰ وات

• حداکثر بار لامپ فلورسنت: ۱۲۰ وات

• ارتفاع پیشنهادی نصب: ۱٫۸ تا ۲٫۵ متر

• دمای کاری: منفی ۱۰ تا مثبت ۴۰ درجه سانتی‌گراد

• رطوبت کاری: کمتر از ۹۳ درصد RH

• رنگ: سفید

• محل نصب: دیواری

• قابلیت تنظیم جهت سنسور: دارد

• قابلیت تنظیم زمان، حساسیت نوری و برد تشخیص: دارد

معرفی سنسور حرکتی BOTRIC LX16C

تشخیص حرکت با فناوری PIR

حسگر PIR تغییرات تابش مادون قرمز ناشی از حرکت بدن انسان را در محدوده دید خود تشخیص می‌دهد. با ورود فرد به ناحیه تشخیص، سنسور مدار روشنایی را فعال می‌کند و در صورت تشخیص حرکت مجدد، زمان روشن‌ماندن چراغ دوباره محاسبه می‌شود.

عملکرد سنسور تحت تأثیر زاویه حرکت، دمای محیط، ارتفاع نصب، جهت قرارگیری و وجود موانع قرار دارد. برای تشخیص بهتر، مسیر حرکت افراد بهتر است از عرض محدوده دید سنسور عبور کند.

تنظیم نور محیط

کنترل نور این محصول در محدوده کمتر از ۱۰ تا ۲۰۰۰ لوکس قابل تنظیم است. با استفاده از این قابلیت می‌توان مشخص کرد که سنسور فقط در تاریکی یا در سطح روشنایی بیشتری فعال شود.

این ویژگی از روشن‌شدن غیرضروری چراغ در روز جلوگیری می‌کند و به کاهش مصرف برق کمک می‌کند.

تنظیم زمان روشن‌ماندن

مدت فعال‌بودن خروجی از حدود ۵ ثانیه تا ۷ دقیقه قابل تنظیم است. در صورت تشخیص حرکت جدید هنگام روشن‌بودن چراغ، شمارش زمان از نو آغاز می‌شود تا روشنایی در زمان حضور افراد قطع نشود.

تنظیم برد و جهت تشخیص

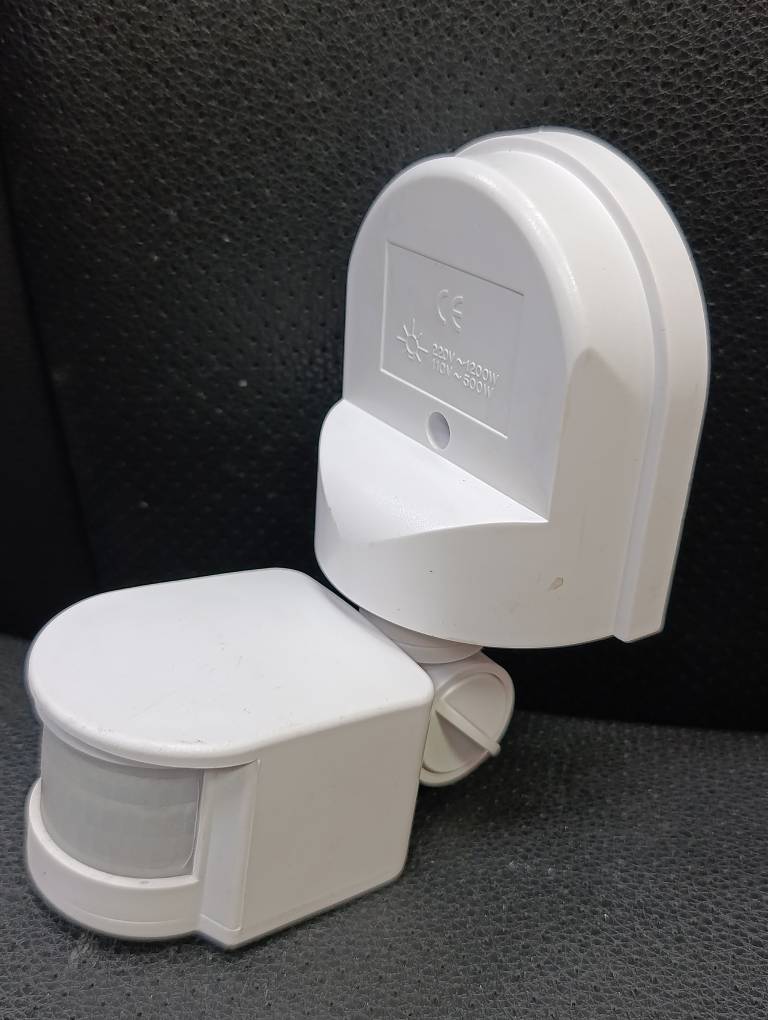

برد تشخیص سنسور تا حداکثر ۱۱ متر قابل تنظیم است. پایه متحرک محصول نیز امکان تغییر جهت بخش حسگر را فراهم می‌کند تا محدوده تشخیص متناسب با محل نصب تنظیم شود.

حداکثر برد اعلام‌شده در شرایط استاندارد و دمای حدود ۲۴ درجه سانتی‌گراد اندازه‌گیری شده و ممکن است در محیط واقعی تغییر کند.

ظرفیت بار خروجی

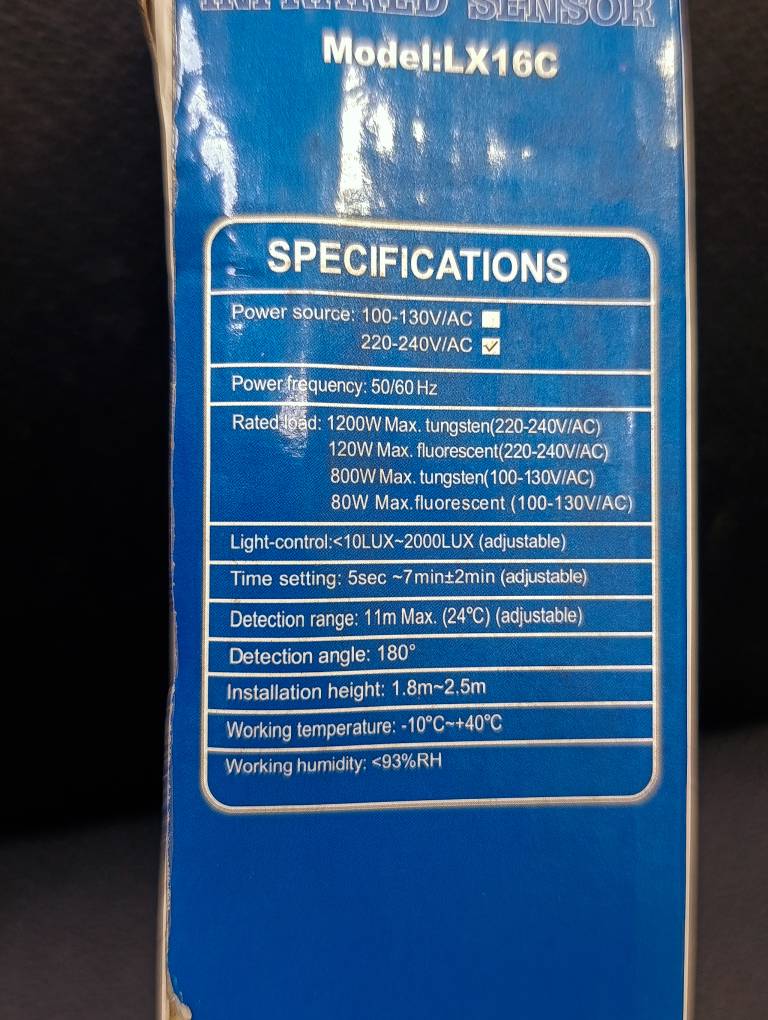

در نسخه ۲۲۰ تا ۲۴۰ ولت این محصول، حداکثر بار درج‌شده روی بسته‌بندی برای لامپ‌های رشته‌ای یا تنگستن ۱۲۰۰ وات و برای لامپ‌های فلورسنت ۱۲۰ وات است.

توان واقعی قابل اتصال به نوع بار، جریان اولیه روشن‌شدن و ضریب توان وسیله متصل بستگی دارد. برای چراغ‌های LED، کم‌مصرف یا تجهیزات دارای درایور الکترونیکی باید جریان راه‌اندازی نیز در نظر گرفته شود.

موارد استفاده

• روشنایی خودکار ورودی ساختمان

• راهرو و راه‌پله

• پارکینگ و انبار

• حیاط و مسیرهای عبور

• فروشگاه و محیط اداری

• زیرزمین و فضای خدماتی

• کنترل خودکار چراغ و تجهیزات سازگار

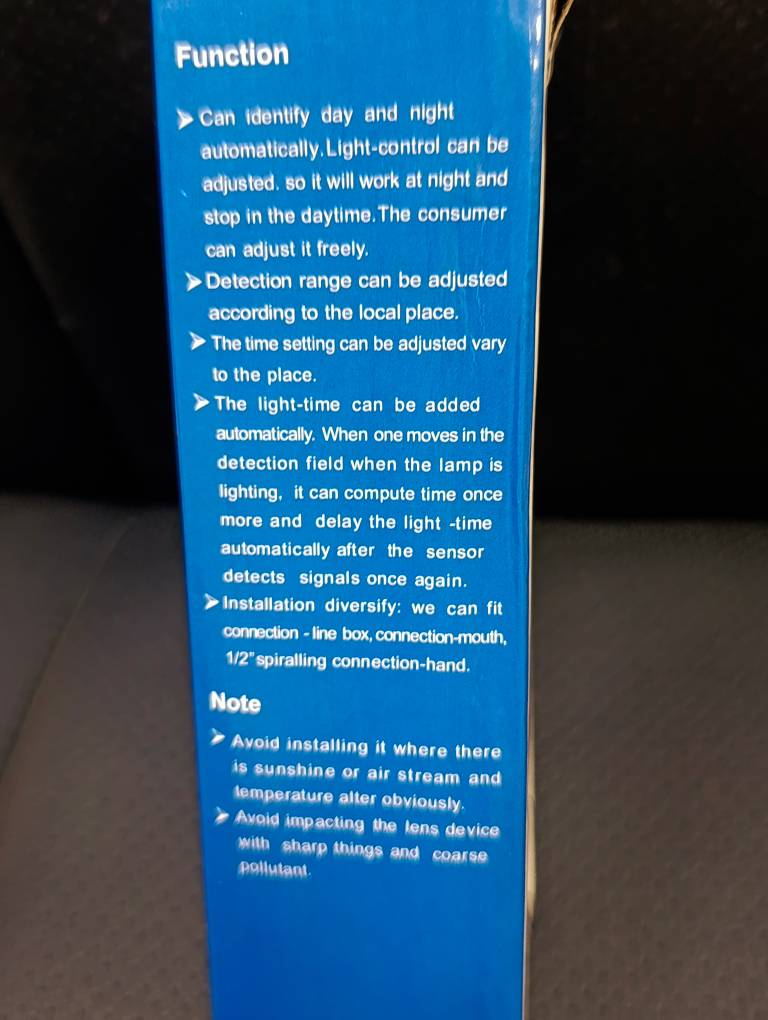

نکات نصب و استفاده

• نصب و سیم‌کشی باید پس از قطع کامل برق و توسط فرد آشنا با برق شهر انجام شود.

• سنسور در ارتفاع پیشنهادی ۱٫۸ تا ۲٫۵ متر نصب شود.

• محصول در معرض تابش مستقیم خورشید، جریان شدید هوا یا تغییرات سریع دما قرار نگیرد.

• مقابل حسگر نباید مانع ثابت، شیشه ضخیم یا جسمی محدودکننده میدان دید قرار داشته باشد.

• سطح لنز با اجسام تیز یا مواد شوینده زبر تمیز نشود.

• پیش از اتصال بار، نوع چراغ و توان مصرفی آن با ظرفیت خروجی سنسور تطبیق داده شود.

•
