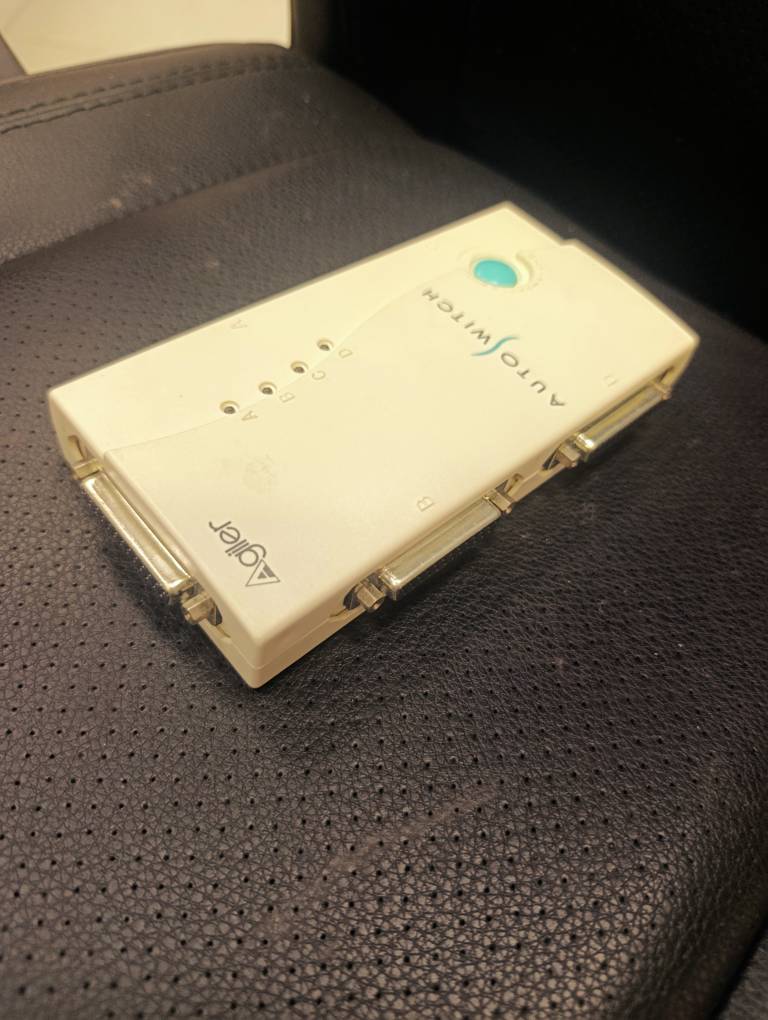

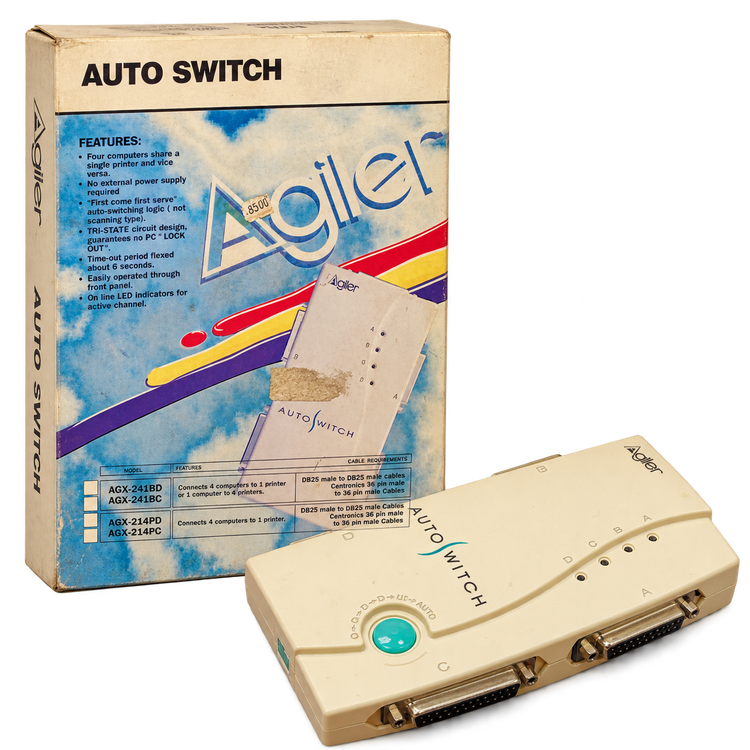

سوییچ اتوماتیک اشتراک پرینتر Agiler چهار پورت سری AGX

وضیحات محصول

سوییچ اتوماتیک پرینتر Agiler سری AGX یک وسیله کاربردی برای اشتراک‌گذاری تجهیزات مجهز به رابط موازی یا LPT است. این دستگاه امکان اتصال حداکثر چهار رایانه به یک چاپگر موازی را فراهم می‌کند و نیاز به جابه‌جایی مداوم کابل چاپگر میان سیستم‌ها را از بین می‌برد.

فرایند انتخاب کانال در حالت خودکار بر اساس منطق «اولین درخواست، اولین سرویس» انجام می‌شود؛ بنابراین نخستین رایانه‌ای که فرمان چاپ ارسال کند، به چاپگر متصل خواهد شد. چراغ‌های نشانگر A تا D نیز وضعیت کانال‌ها و مسیر فعال را نمایش می‌دهند.

این سوییچ به آداپتور برق جداگانه نیاز ندارد و با استفاده از کابل‌های مناسب رابط موازی راه‌اندازی می‌شود. کلید فیروزه‌ای روی بدنه برای کنترل دستگاه، انتخاب حالت و انجام Reset در نظر گرفته شده است.

Agiler Auto Switch بیشتر برای رایانه‌ها، چاپگرهای قدیمی، سیستم‌های صنعتی، صندوق‌های فروشگاهی و تجهیزاتی مناسب است که همچنان از درگاه Parallel یا LPT استفاده می‌کنند.

مشخصات فنی

اشتراک یک چاپگر میان چهار رایانه

کاربرد اصلی این دستگاه، اتصال چهار رایانه مجهز به خروجی موازی به یک چاپگر است. پس از برقراری اتصالات، کاربران می‌توانند بدون جدا کردن کابل‌ها و تنها با ارسال فرمان چاپ، از چاپگر مشترک استفاده کنند.

کانال‌های A، B، C و D برای اتصال رایانه‌ها در نظر گرفته شده‌اند و نشانگرهای روی دستگاه وضعیت فعالیت هر کانال را مشخص می‌کنند.

انتخاب خودکار بر اساس اولین درخواست

سوییچ Agiler از منطق خودکار First Come, First Served استفاده می‌کند. در این روش، نخستین رایانه‌ای که اطلاعات چاپ را ارسال کند به چاپگر متصل می‌شود و کانال تا پایان عملیات در اختیار همان رایانه باقی می‌ماند.

این سیستم از نوع اسکن دائمی نیست و تنها هنگام دریافت درخواست چاپ، مسیر مناسب را فعال می‌کند.

زمان آزادسازی حدود ۶ ثانیه

طبق مشخصات درج‌شده روی بسته‌بندی، مدت Timeout دستگاه حدود ۶ ثانیه است. پس از پایان ارسال اطلاعات و سپری شدن این زمان، کانال آزاد می‌شود تا رایانه دیگری بتواند از چاپگر استفاده کند.

مدار Tri-State

در ساخت این دستگاه از طراحی مدار Tri-State استفاده شده است. این ساختار برای جداسازی بهتر کانال‌ها و جلوگیری از تداخل سیگنال میان رایانه‌های متصل طراحی شده و احتمال قفل شدن مسیر ارتباطی را کاهش می‌دهد.

کنترل دستی و نشانگرهای LED

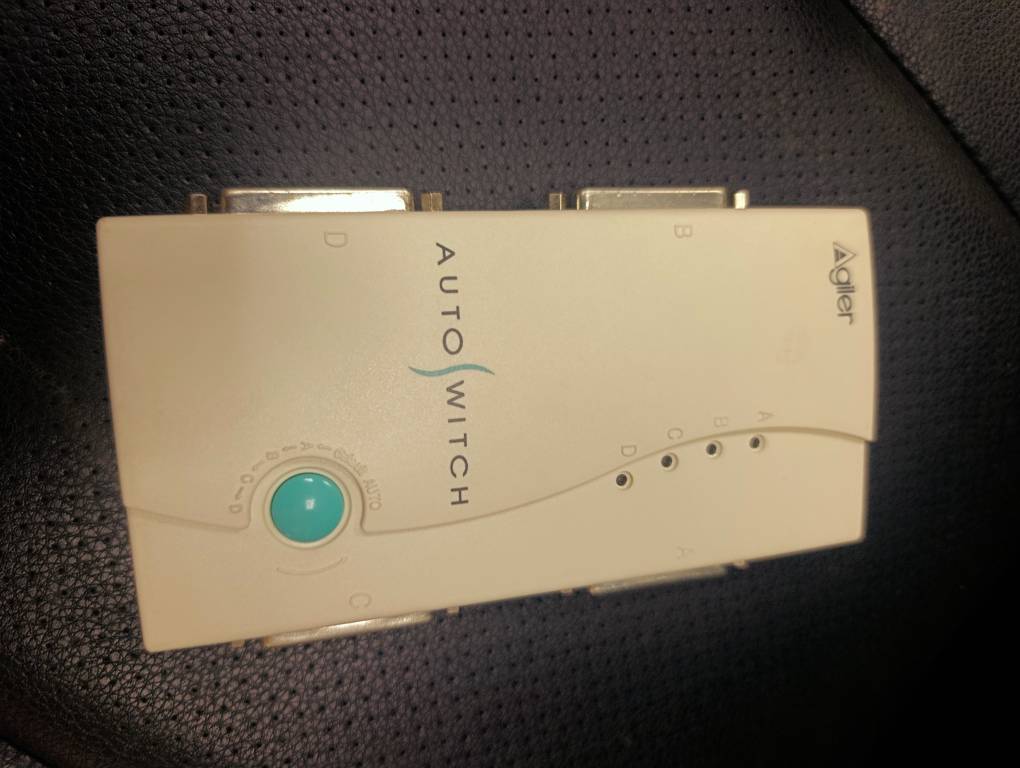

کلید فیروزه‌ای روی بدنه برای کنترل دستگاه، تغییر حالت یا Reset استفاده می‌شود. چهار چراغ نشانگر A، B، C و D نیز وضعیت کانال‌ها و مسیر فعال را نمایش می‌دهند.

در حالت Auto ممکن است چراغ‌ها به‌صورت متناوب چشمک بزنند. پس از نصب و اتصال کابل‌ها می‌توان یک‌بار دستگاه را Reset کرد؛ بااین‌حال هنگام انجام عملیات چاپ نباید کلید Reset فشرده شود.

بدون نیاز به آداپتور برق

این مدل برای فعالیت عادی به منبع تغذیه یا آداپتور جداگانه نیاز ندارد. در نتیجه نصب آن ساده است و فضای اضافی برای کابل برق یا پریز اشغال نمی‌کند.

تفاوت نسخه‌های AGX-214 و AGX-241

خانواده این محصول با چند پسوند مختلف مانند AGX-214PC، AGX-214PD، AGX-241BC و AGX-241BD عرضه شده است.

نسخه‌های AGX-214 عمدتاً برای اتصال چهار رایانه به یک چاپگر طراحی شده‌اند. بعضی نسخه‌های AGX-241 علاوه بر این حالت، امکان استفاده معکوس برای اتصال یک رایانه به چند چاپگر را نیز ارائه می‌کنند.

پسوند دقیق مدل در تصاویر موجود قابل تشخیص نیست؛ بنابراین قابلیت اتصال یک رایانه به چهار چاپگر باید از روی برچسب زیر دستگاه یا مشخصات نسخه موجود بررسی شود.

رابط موازی DB25 و Centronics

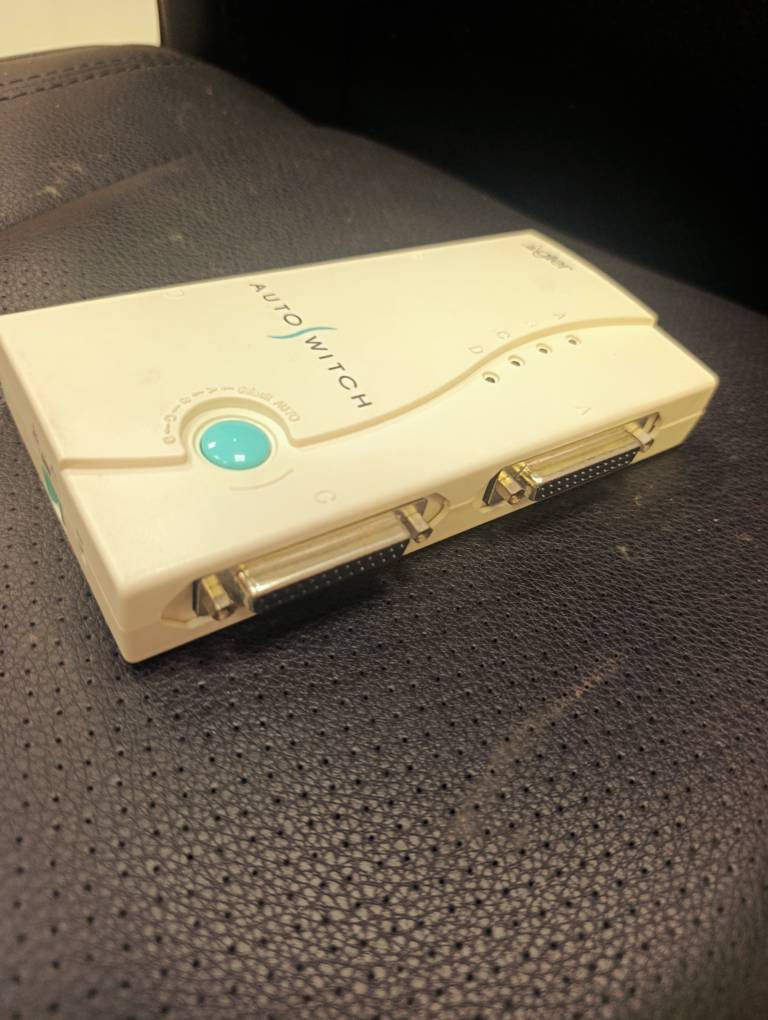

اتصال این سوییچ از طریق رابط قدیمی Parallel انجام می‌شود. نوع کابل موردنیاز با توجه به نسخه دستگاه و درگاه چاپگر می‌تواند DB25 به DB25 یا DB25 به Centronics 36-pin باشد.

پیش از خرید کابل باید نوع کانکتور رایانه، دستگاه و چاپگر بررسی شود. کابل USB معمولی قابلیت اتصال مستقیم به این سوییچ را ندارد.

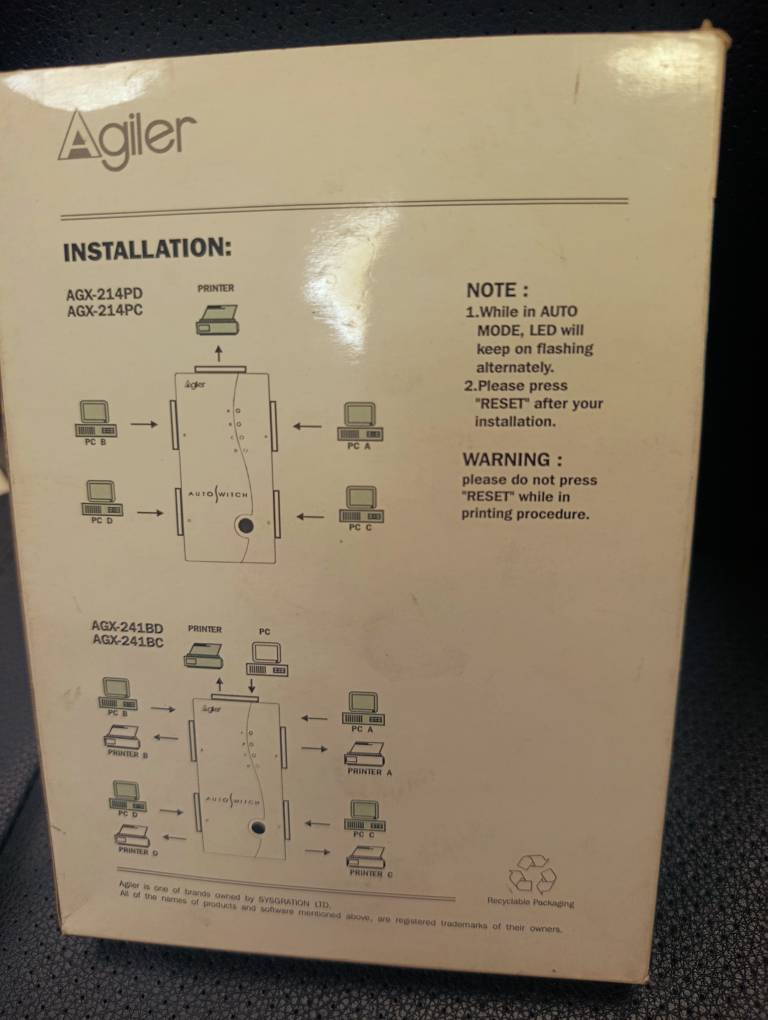

روش راه‌اندازی

۱. چاپگر موازی را با کابل مناسب به درگاه مشترک چاپگر روی سوییچ متصل کنید.

۲. رایانه‌های موردنظر را به کانال‌های A، B، C و D وصل کنید.

۳. تمام کانکتورها و پیچ‌های نگه‌دارنده کابل‌ها را محکم کنید.

۴. چاپگر و رایانه‌ها را روشن کنید.

۵. پس از پایان نصب، یک‌بار کلید Reset دستگاه را فشار دهید.

۶. چاپگر را در سیستم‌عامل نصب کرده و یک صفحه آزمایشی چاپ کنید.

۷. هنگام انتقال اطلاعات یا چاپ سند، کلید Reset را فشار ندهید.

سازگاری

این محصول برای رایانه‌ها و چاپگرهای قدیمی مجهز به رابط Parallel یا LPT طراحی شده است. بسیاری از رایانه‌های جدید فاقد این درگاه هستند و برای استفاده از دستگاه به کارت توسعه Parallel یا مبدل فعال سازگار نیاز دارند.

عملکرد صحیح با مبدل‌های USB به Parallel تضمین‌شده نیست؛ زیرا برخی مبدل‌ها فقط برای چاپ ساده طراحی شده‌اند و تمام سیگنال‌های درگاه LPT را انتقال نمی‌دهند.

این محصول سوییچ شبکه، سوییچ USB یا KVM Switch نیست و برای اتصال تجهیزات Ethernet، نمایشگر، صفحه‌کلید یا ماوس طراحی نشده است.

کاربردها

• اشتراک یک چاپگر موازی میان حداکثر چهار رایانه

• استفاده در دفاتر و مجموعه‌های دارای تجهیزات کامپیوتری قدیمی

• اتصال چاپگرهای سوزنی، لیزری یا جوهرافشان مجهز به درگاه موازی

• استفاده در سیستم‌های حسابداری و صندوق‌های فروشگاهی قدیمی

• استفاده در رایانه‌های صنعتی و دستگاه‌های دارای خروجی LPT

• کاهش نیاز به جابه‌جایی دستی کابل چاپگر

• نگهداری و راه‌اندازی سیستم‌های Legacy
