توضیحات محصول

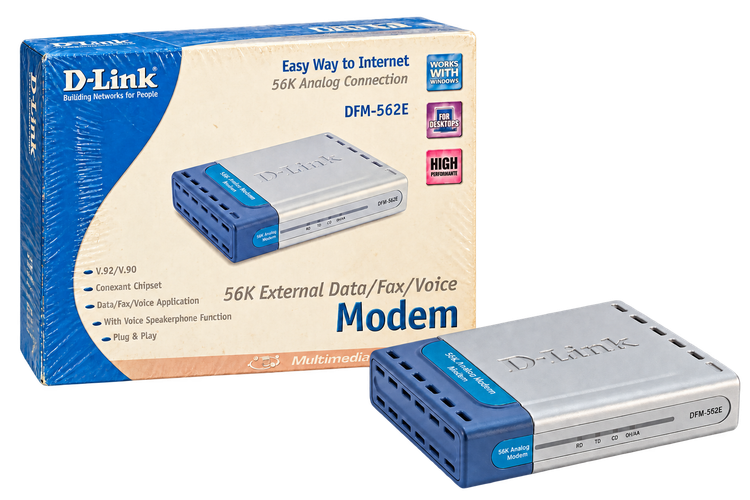

مودم خارجی D-Link مدل DFM-562E یک مودم آنالوگ سخت‌افزاری برای برقراری ارتباط از طریق خط تلفن ثابت PSTN است. این دستگاه از استانداردهای ITU-T V.92 و V.90 پشتیبانی کرده و برای دریافت اطلاعات با سرعت اسمی حداکثر 56Kbps و ارسال اطلاعات با سرعت اسمی حداکثر 48Kbps طراحی شده است.

این مدل علاوه بر اتصال Dial-Up، امکان ارسال و دریافت فکس گروه 3 با سرعت حداکثر 14.4Kbps را نیز فراهم می‌کند. قابلیت‌های صوتی، پشتیبانی از منشی تلفنی نرم‌افزاری، شماره‌گیری خودکار، پاسخ‌گویی خودکار و اسپیکرفون تمام‌دوطرفه از دیگر امکانات آن هستند.

DFM-562E از تراشه Conexant SC56D استفاده می‌کند و از طریق کابل سریال RS-232C به پورت COM کامپیوتر متصل می‌شود. اتصال به خط تلفن نیز از طریق درگاه RJ-11 انجام می‌گیرد و دستگاه برای کارکرد به آداپتور برق خارجی نیاز دارد.

این محصول متعلق به نسل مودم‌های Dial-Up است و بیشتر برای رایانه‌ها، تجهیزات قدیمی، سامانه‌های صنعتی سازگار، کاربردهای فکس و مجموعه‌های کلکسیونی تجهیزات کامپیوتری مناسب خواهد بود.

---

مشخصات فنی

مشخصه	مقدار
برند	D-Link
مدل	DFM-562E
نوع محصول	مودم آنالوگ خارجی
کاربرد	Data، Fax و Voice
نوع مودم	سخت‌افزاری
تراشه	Conexant SC56D
استاندارد اصلی	ITU-T V.92 و V.90
حداکثر سرعت اسمی دریافت اطلاعات	56Kbps
حداکثر سرعت اسمی ارسال اطلاعات	48Kbps
حداکثر سرعت ارسال و دریافت فکس	14.4Kbps
نوع فکس	Group 3 Send/Receive
رابط اتصال به کامپیوتر	RS-232C
درگاه موردنیاز کامپیوتر	پورت سریال COM
رابط خط تلفن	RJ-11
نوع خط موردنیاز	خط تلفن آنالوگ دو سیمه PSTN
حالت ارتباط	Asynchronous
حداکثر سرعت رابط DTE	115200bps
تصحیح خطا	MNP 2-4 و V.42 LAPM
فشرده‌سازی داده	MNP 5، V.42bis و V.44
کنترل جریان	XON/XOFF و RTS/CTS
روش شماره‌گیری	Tone و Pulse
شماره‌گیری خودکار	دارد
پاسخ‌گویی خودکار	دارد
کنترل نرم‌افزاری صدا	دارد
اسپیکرفون تمام‌دوطرفه	دارد
پشتیبانی از دستورات AT	دارد
Quick Connect	دارد
Modem on Hold	دارد
PCM Upstream	دارد
Auto Retrain	دارد
تشخیص خودکار سرعت و فرمت	دارد
منبع تغذیه	آداپتور خارجی 9V AC / 800mA
حداکثر مصرف برق	7.2 وات
ابعاد تقریبی	192.5 × 118.5 × 32 میلی‌متر
سیستم‌عامل‌های دارای پشتیبانی رسمی مستندشده	Windows 98، ME، 2000 و XP
اتصال USB	ندارد
اتصال Ethernet	ندارد
اتصال Wi-Fi	ندارد

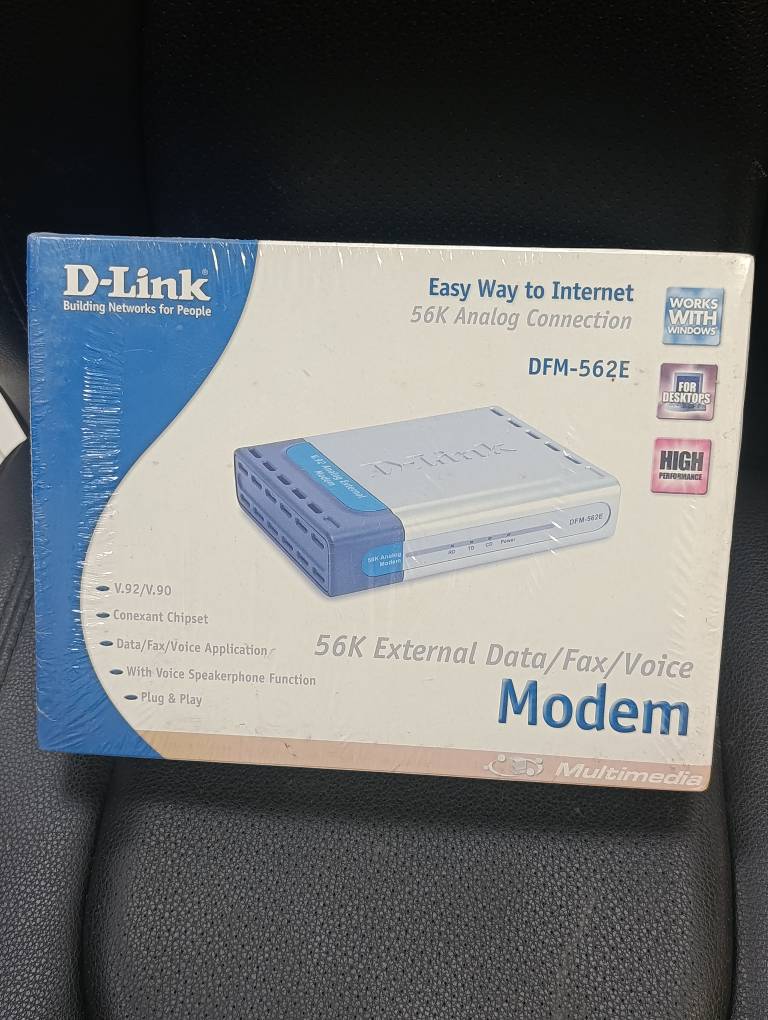

وضعیت بسته‌بندی	دارای جعبه و روکش پلاستیکی مطابق تصویر

---

اتصال Dial-Up از طریق خط تلفن

مودم DFM-562E برای اتصال Dial-Up از طریق خط تلفن آنالوگ طراحی شده است. در این روش، مودم با شماره‌گیری شماره سرویس‌دهنده اینترنت، ارتباط داده را روی شبکه تلفن برقرار می‌کند.

برای استفاده از این قابلیت به موارد زیر نیاز است:

• خط تلفن آنالوگ PSTN

• سرویس یا حساب کاربری Dial-Up فعال

• رایانه مجهز به پورت سریال COM

• کابل RS-232C

• کابل تلفن RJ-11

• آداپتور برق سازگار

• درایور مناسب سیستم‌عامل

این دستگاه مودم ADSL، VDSL، فیبر نوری، 4G یا روتر شبکه نیست و برای سرویس‌های اینترنت پهن‌باند امروزی طراحی نشده است.

---

استانداردهای V.92 و V.90

DFM-562E از استانداردهای مودم آنالوگ V.92 و V.90 پشتیبانی می‌کند. حداکثر سرعت‌های اسمی اعلام‌شده برای این مدل عبارت‌اند از:

• دریافت اطلاعات تا 56Kbps

• ارسال اطلاعات تا 48Kbps

• ارسال و دریافت فکس تا 14.4Kbps

سرعت واقعی ارتباط به کیفیت خط تلفن، نویز مسیر، مرکز مخابرات، تجهیزات سرویس‌دهنده و استاندارد مورد پشتیبانی در دو سمت اتصال بستگی دارد و معمولاً کمتر از حداکثر مقدار اسمی خواهد بود.

---

قابلیت Quick Connect

قابلیت Quick Connect در استاندارد V.92 برای کاهش زمان موردنیاز جهت برقراری دوباره اتصال طراحی شده است. مودم می‌تواند اطلاعات مربوط به ویژگی‌های خط را ذخیره کند تا در اتصال‌های بعدی، فرآیند مذاکره با سرویس‌دهنده سریع‌تر انجام شود.

عملکرد این قابلیت به پشتیبانی سرویس‌دهنده Dial-Up و شرایط خط تلفن وابسته است.

---

قابلیت Modem on Hold

ویژگی Modem on Hold برای مدیریت تماس ورودی هنگام اتصال Dial-Up در نظر گرفته شده است. در صورت پشتیبانی شبکه تلفن، سرویس انتظار مکالمه و سرویس‌دهنده اینترنت، اتصال داده می‌تواند موقتاً در حالت انتظار قرار گیرد.

فعال‌شدن این قابلیت روی همه خطوط و سرویس‌ها تضمین‌شده نیست و به زیرساخت مخابراتی و نرم‌افزار مورد استفاده بستگی دارد.

---

ارسال و دریافت فکس

این مودم امکان ارسال و دریافت فکس گروه 3 را با سرعت حداکثر 14.4Kbps فراهم می‌کند و از استانداردهای زیر پشتیبانی می‌کند:

• ITU-T V.27ter

• ITU-T V.29

• ITU-T V.17

برای استفاده از قابلیت فکس، نصب درایور و نرم‌افزار سازگار ضروری است. عملکرد فکس همچنین به نوع خط تلفن و سازگاری سیستم‌عامل وابسته خواهد بود.

---

قابلیت‌های صوتی و اسپیکرفون

DFM-562E از ارتباط صوتی و اسپیکرفون تمام‌دوطرفه پشتیبانی می‌کند. قابلیت تمام‌دوطرفه امکان ارسال و دریافت هم‌زمان صدا را در شرایط سازگار فراهم می‌سازد.

این مدل از طریق نرم‌افزار همراه می‌تواند برای قابلیت‌هایی مانند موارد زیر استفاده شود:

• ارتباط صوتی روی خط تلفن

• ضبط و پخش پیام

• Voice Annotation

• منشی تلفنی نرم‌افزاری

• پاسخ‌گویی خودکار

• کنترل نرم‌افزاری حجم صدا

استفاده از این امکانات به وجود نرم‌افزار، درایور و تجهیزات صوتی سازگار وابسته است.

---

مودم سخت‌افزاری با تراشه Conexant

در این مدل از تراشه Conexant SC56D استفاده شده است. DFM-562E یک مودم سخت‌افزاری خارجی است و پردازش اصلی ارتباط مودم را درون خود دستگاه انجام می‌دهد.

ساختار سخت‌افزاری و رابط سریال این مدل، آن را برای برخی رایانه‌ها و تجهیزات قدیمی که به مودم خارجی مبتنی بر دستورات AT نیاز دارند مناسب می‌کند.

---

اتصال سریال RS-232C

اتصال مودم به کامپیوتر از طریق کابل RS-232C و پورت COM انجام می‌شود. این مدل دارای رابط USB نیست و نمی‌توان آن را مستقیماً به درگاه USB متصل کرد.

بسیاری از رایانه‌ها و لپ‌تاپ‌های جدید فاقد پورت سریال هستند. امکان استفاده از مبدل USB به Serial به تراشه مبدل، درایور، سیستم‌عامل و نرم‌افزار مورد استفاده بستگی دارد و سازگاری آن تضمین‌شده نیست.

---

اتصال به خط تلفن RJ-11

برای اتصال مودم به شبکه تلفن، از درگاه RJ-11 استفاده می‌شود. کابل تلفن باید میان درگاه LINE مودم و پریز خط تلفن آنالوگ متصل شود.

این دستگاه برای خطوط آنالوگ PSTN طراحی شده است. سازگاری آن با خطوط تلفن مبتنی بر فیبر نوری، VoIP، سانترال‌های دیجیتال یا درگاه‌های شبیه‌سازی‌شده تلفن باید پیش از استفاده بررسی شود.

---

فشرده‌سازی داده و تصحیح خطا

DFM-562E از فناوری‌های تصحیح خطا و فشرده‌سازی داده پشتیبانی می‌کند.

پروتکل‌های تصحیح خطا شامل:

• MNP 2-4

• V.42 LAPM

پروتکل‌های فشرده‌سازی شامل:

• MNP 5

• V.42bis

• V.44

میزان تأثیر فشرده‌سازی به نوع اطلاعات منتقل‌شده بستگی دارد. فایل‌های متنی و داده‌های فشرده‌نشده معمولاً بیش از تصاویر، ویدئوها یا فایل‌های از قبل فشرده‌شده از این قابلیت بهره می‌برند.

---

شماره‌گیری Tone و Pulse

مودم از هر دو روش شماره‌گیری زیر پشتیبانی می‌کند:

• Tone یا DTMF

• Pulse

این قابلیت امکان استفاده با نسل‌های مختلف مراکز تلفن آنالوگ را فراهم می‌کند. انتخاب روش شماره‌گیری از طریق تنظیمات نرم‌افزار یا دستورات مودم انجام می‌شود.

---

چراغ‌های نشانگر وضعیت

روی پنل جلویی مودم چند نشانگر LED برای نمایش وضعیت ارتباط و عملکرد دستگاه قرار گرفته است. این چراغ‌ها امکان بررسی سریع وضعیت روشن‌بودن، انتقال و دریافت اطلاعات، تشخیص حامل و سایر حالت‌های ارتباطی را فراهم می‌کنند.

معنی دقیق هر نشانگر باید بر اساس علائم درج‌شده روی پنل دستگاه و دفترچه راهنما بررسی شود.

---

سازگاری سیستم‌عامل

در مستندات رسمی این مدل، درایورهای سیستم‌عامل‌های زیر ذکر شده‌اند:

• Windows 98

• Windows ME

• Windows 2000

• Windows XP

پشتیبانی رسمی از سیستم‌عامل‌های جدیدی مانند Windows 10 و Windows 11 در مستندات اصلی این محصول اعلام نشده است. شناسایی دستگاه در سیستم‌های جدید به وجود درایور سازگار، پورت سریال و نرم‌افزار مورد استفاده بستگی دارد.

---

راه‌اندازی مودم

مراحل عمومی نصب سخت‌افزاری:

1. کابل RS-232C به درگاه سریال پشت مودم متصل شود.

2. سمت دیگر کابل به پورت COM رایانه وصل شود.

3. کابل RJ-11 به درگاه LINE مودم متصل شود.

4. سمت دیگر کابل تلفن به پریز خط آنالوگ وصل شود.

5. آداپتور سازگار به ورودی برق مودم متصل شود.

6. دستگاه و رایانه روشن شوند.

7. درایور متناسب با سیستم‌عامل نصب شود.

8. تنظیمات سرویس Dial-Up یا نرم‌افزار فکس انجام شود.

برای جلوگیری از آسیب، تنها از آداپتور سازگار با مشخصات دستگاه استفاده شود.

---

اقلام استاندارد بسته‌بندی کارخانه

بسته‌بندی استاندارد کارخانه برای این مدل شامل موارد زیر بوده است:

• مودم D-Link DFM-562E

• آداپتور برق خارجی

• کابل تلفن RJ-11

• کابل RS-232C

• راهنمای نصب سریع

• CD حاوی درایور، نرم‌افزار و دفترچه راهنما

• چهار پایه لاستیکی

وجود تمام اقلام فوق در این موجودی باید بر اساس محتویات واقعی بسته و توضیحات فروشگاه بررسی شود.

---

کاربردها

D-Link DFM-562E برای موارد زیر طراحی شده است:

• اتصال Dial-Up از طریق خط تلفن آنالوگ

• ارسال و دریافت فکس

• استفاده با رایانه‌های قدیمی

• تجهیزات صنعتی دارای پورت سریال و پشتیبانی مودم

• سامانه‌های مبتنی بر دستورات AT

• پاسخ‌گویی خودکار تلفنی

• کاربردهای صوتی سازگار

• تعمیر و نگهداری سامانه‌های قدیمی

• آزمایشگاه‌های آموزشی مخابرات

• مجموعه‌های کلکسیونی تجهیزات کامپیوتری

• پروژه‌های Retro Computing

سازگاری نهایی با تجهیزات صنعتی، نرم‌افزارهای خاص یا مبدل‌های سریال باید پیش از خرید بررسی شود.
