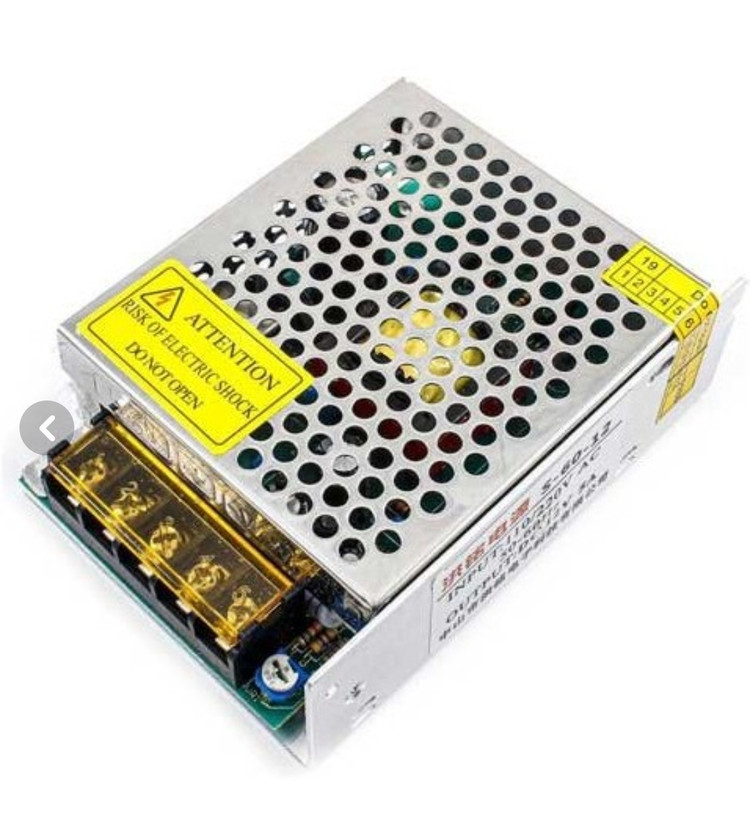

منبع تغذیه سوئیچینگ 12 ولت 5 آمپر 60 وات مدل S-60-12
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات محصول
منبع تغذیه سوئیچینگ مدل S-60-12 با خروجی 12 ولت DC و جریان نامی 5 آمپر، یک پاور AC به DC با حداکثر توان خروجی 60 وات است که برای تأمین برق انواع تجهیزات 12 ولتی، سیستمهای روشنایی LED، تابلوهای LED، دوربینهای مداربسته، تجهیزات کنترلی و پروژههای الکترونیکی قابل استفاده است.
این منبع تغذیه از یک بدنه فلزی مشبک بهره میبرد که علاوه بر محافظت فیزیکی از مدار داخلی، امکان گردش طبیعی هوا و دفع حرارت را فراهم میکند. خنککاری این نوع پاور بهصورت پسیو انجام میشود و برای استفاده صحیح باید فضای کافی در اطراف منافذ تهویه وجود داشته باشد.
در سری S-60-12 خروجی استاندارد 12V DC / 5A با ظرفیت نامی 60 وات ارائه میشود. منابع فنی این سری نیز همین ترکیب 12 ولت، 5 آمپر و 60 وات را برای مدل S-60-12 اعلام میکنند.
ترمینالهای پیچی دستگاه امکان سیمکشی مستقیم ورودی برق AC و خروجی DC را فراهم میکنند. پیچ تنظیم V ADJ نیز برای تنظیم محدود ولتاژ خروجی در اطراف مقدار نامی 12 ولت در نظر گرفته شده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | منبع تغذیه سوئیچینگ AC به DC |
| مدل | S-60-12 |
| ولتاژ خروجی | 12 ولت DC |
| جریان خروجی نامی | 5 آمپر |
| توان خروجی نامی | 60 وات |
| نوع خروجی | DC تثبیتشده |
| نوع اتصال | ترمینال پیچی |
| تنظیم ولتاژ خروجی | دارد – V ADJ |
| بدنه | فلزی مشبک |
| سیستم خنککاری | پسیو / گردش طبیعی هوا |
| کاربری | فضای داخلی |
| کلاس حفاظتی بدنه | غیرآببندیشده / معمولاً IP20 |
| کاربرد | LED، دوربین، تجهیزات الکترونیکی و سیستمهای 12 ولت |
نسخههای مختلف S-60-12 ممکن است ورودی گسترده AC یا انتخابگر 110/220 ولت داشته باشند؛ محدوده دقیق ورودی باید مطابق برچسب و سلکتور همان دستگاه انتخاب شود.
ترمینالهای اتصال

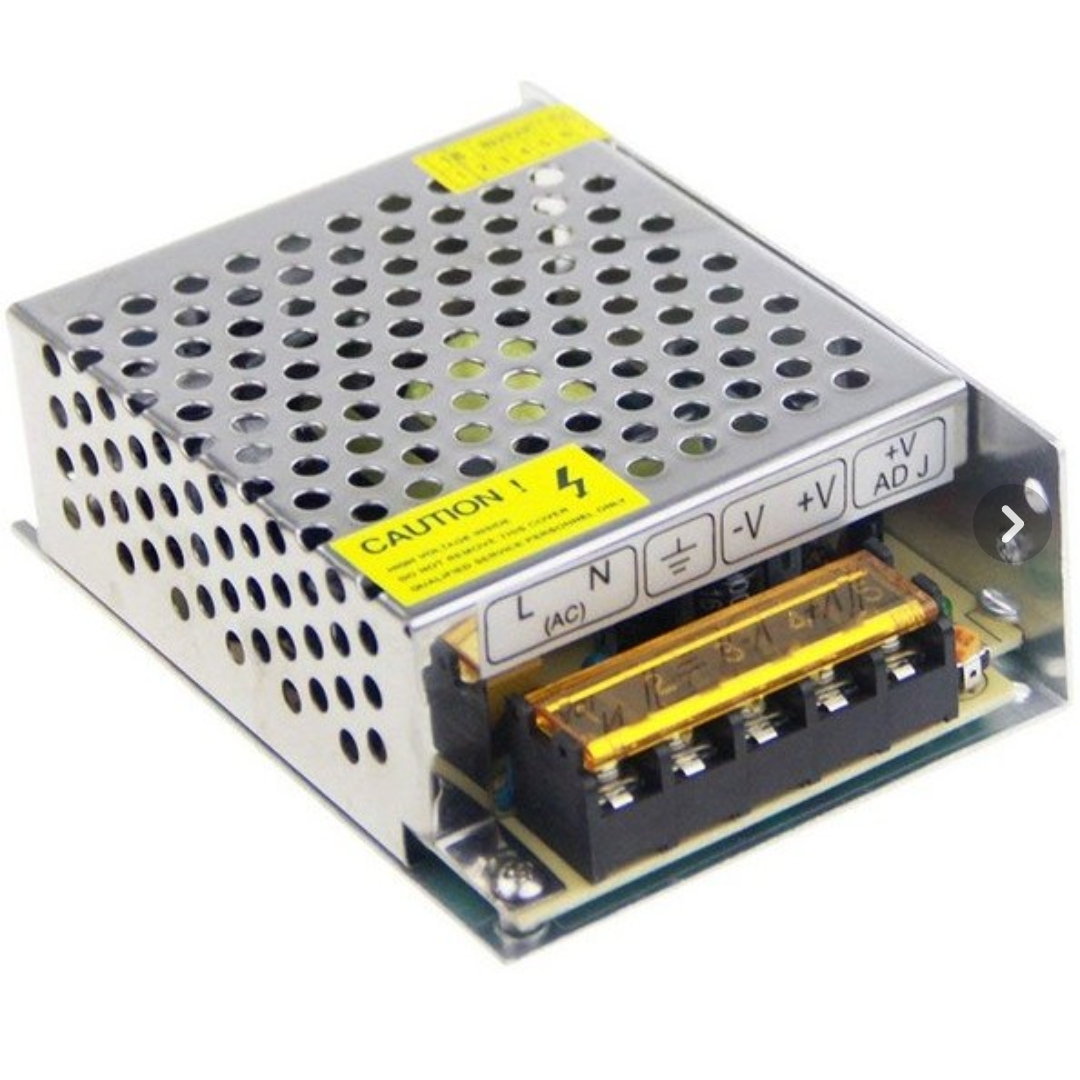

ترمینالهای این منبع تغذیه به شکل زیر هستند:
| علامت | کاربرد |
|---|---|
| L | فاز ورودی AC |
| N | نول ورودی AC |
| ⏚ | اتصال زمین / ارت |
| -V | خروجی منفی DC |
| +V | خروجی مثبت 12 ولت DC |
| V ADJ | تنظیم جزئی ولتاژ خروجی |
ساختار L / N / Earth / -V / +V / ADJ از آرایش استاندارد این سری است.
توان و جریان خروجی
خروجی نامی این مدل:
12V × 5A = 60W
است.
بنابراین حداکثر توان نامی قابل تأمین توسط منبع تغذیه 60 وات است. برای کارکرد طولانیمدت و دفع حرارت بهتر، انتخاب بار با حاشیه توان مناسب توصیه میشود.
تنظیم ولتاژ خروجی
پیچ V ADJ امکان تنظیم محدود ولتاژ DC خروجی را فراهم میکند. در نمونههای S-60-12 این محدوده معمولاً در اطراف ولتاژ نامی 12 ولت قرار دارد.
این قابلیت برای جبران افت ولتاژ کابل یا تنظیم دقیق ولتاژ مصرفکننده کاربرد دارد.
سیستم خنککاری
بدنه سوراخدار فلزی برای خنککاری طبیعی و بدون فن طراحی شده است.
برای عملکرد بهتر:
- منافذ تهویه پوشانده نشوند.
- پاور داخل فضای کاملاً بسته و بدون گردش هوا نصب نشود.
- فاصله کافی از منابع حرارتی در نظر گرفته شود.
- از نصب در محیط مرطوب یا در معرض مستقیم آب خودداری شود.
کاربردها
منبع تغذیه S-60-12 برای تأمین برق تجهیزات 12 ولتی مختلف قابل استفاده است، از جمله:
- نوار و ریسه LED
- تابلوهای LED
- ماژولهای روشنایی 12 ولت
- دوربینهای مداربسته
- سیستمهای کنترلی
- بردهای الکترونیکی
- تجهیزات اتوماسیون سبک
- پروژههای الکترونیکی
- فن و موتور DC سازگار
- تجهیزات آزمایشگاهی و کارگاهی 12 ولت
نکات ایمنی
- اتصال ورودی دستگاه مستقیماً با برق شهر انجام میشود.
- سیمکشی باید در حالت قطع برق انجام شود.
- اتصال ارت برای افزایش ایمنی توصیه میشود.
- قطب مثبت و منفی خروجی DC باید بهدرستی رعایت شود.
- هنگام روشن بودن دستگاه از تماس با ترمینالها و مدار داخلی خودداری شود.
- منافذ خنککننده نباید مسدود شوند.
- این مدل دارای بدنه مشبک است و برای تماس مستقیم با آب یا نصب بدون محفظه مناسب در فضای باز طراحی نشده است.
نقد و بررسی منبع تغذیه سوئیچینگ S-60-12
منبع تغذیه S-60-12 یکی از پاورهای سوئیچینگ رایج برای تبدیل برق AC به خروجی 12 ولت DC است. خروجی 5 آمپر و توان نامی 60 وات باعث میشود این مدل برای طیف گستردهای از تجهیزات الکترونیکی و روشنایی 12 ولت مناسب باشد.
یکی از مزایای این ساختار، استفاده از بدنه فلزی مشبک است که بدون نیاز به فن، به انتقال حرارت و گردش هوا کمک میکند. نبود فن همچنین موجب کاهش صدا و حذف یکی از قطعات مکانیکی مصرفی میشود.
ترمینالهای پیچی دسترسی مستقیمی به فاز، نول، ارت و خروجی مثبت و منفی فراهم میکنند و پیچ V ADJ نیز امکان تنظیم محدود ولتاژ را در اختیار کاربر قرار میدهد.
مدلهای S-60-12 در مشخصات فنی متداول خود دارای حفاظتهایی مانند محدودسازی اضافهبار و بازیابی خودکار هستند.
مزایا
- خروجی 12 ولت DC
- جریان نامی 5 آمپر
- توان 60 وات
- بدنه فلزی مقاوم
- خنککاری بدون فن
- ترمینال پیچی
- دارای اتصال ارت
- قابلیت تنظیم ولتاژ خروجی
- مناسب کاربردهای متنوع 12 ولتی
- ابعاد نسبتاً جمعوجور
- مناسب روشنایی LED و تجهیزات الکترونیکی
نکات قابل توجه
- این مدل ضدآب نیست.
- ترمینالهای برق شهر در دسترس هستند و نصب باید با رعایت کامل ایمنی انجام شود.
- برای استفاده در محیط مرطوب یا فضای باز به محفظه محافظ مناسب نیاز دارد.
- استفاده دائمی در حداکثر ظرفیت میتواند باعث افزایش دمای منبع تغذیه شود.
- هنگام نصب باید فضای کافی برای گردش هوا در اطراف بدنه در نظر گرفته شود.
