منبع تغذیه سوئیچینگ ایپاور 12 ولت 10 آمپر 120 وات مدل S-120-12
ePower S-120-12 Switching Power Supply 12V 10A 120W
برند:ePower
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات
توضیحات محصول
منبع تغذیه سوئیچینگ ePower مدل S-120-12 یک مبدل AC به DC با خروجی 12 ولت، جریان نامی 10 آمپر و توان 120 وات است که برای تأمین برق تجهیزات 12 ولتی مانند سیستمهای روشنایی LED، ریسه و ماژول LED، تابلوهای تبلیغاتی، دوربینهای مداربسته و انواع تجهیزات الکترونیکی مناسب است.
بدنه فلزی مشبک این منبع تغذیه علاوه بر محافظت از قطعات داخلی، امکان گردش طبیعی هوا و دفع حرارت را فراهم میکند. طراحی بدون فن باعث عملکرد بیصدا شده و برای استفاده در تابلوهای برق، سیستمهای روشنایی و پروژههای الکترونیکی گزینهای کاربردی است.
خروجی 12V DC دستگاه از طریق ترمینالهای پیچی در دسترس بوده و دو ترمینال مثبت و دو ترمینال منفی، اتصال چند مصرفکننده یا کابلهای جداگانه را آسانتر میکنند. این ترمینالها خروجیهای مستقل نیستند و به ریل مشترک 12 ولت متصل هستند.
همچنین یک پیچ تنظیم با عنوان V ADJ روی منبع تغذیه قرار دارد که امکان تنظیم جزئی ولتاژ خروجی در اطراف مقدار نامی 12 ولت را فراهم میکند. این قابلیت میتواند برای تنظیم دقیق ولتاژ یا جبران افت ولتاژ در کابلهای بلند مفید باشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | ePower |
| مدل | S-120-12 |
| نوع محصول | منبع تغذیه سوئیچینگ AC به DC |
| ولتاژ خروجی | 12 ولت DC |
| جریان خروجی نامی | 10 آمپر |
| توان نامی | 120 وات |
| نوع ورودی | برق AC |
| انتخاب ولتاژ ورودی | 110 / 220 ولت |
| نوع اتصال | ترمینال پیچی |
| ترمینال ورودی | L، N و ارت |
| ترمینال خروجی | +V و -V |
| تعداد ترمینال خروجی | دو مثبت و دو منفی |
| قابلیت تنظیم ولتاژ | دارد – V ADJ |
| جنس بدنه | فلزی مشبک |
| سیستم خنککاری | طبیعی / بدون فن |
| نوع نصب | ثابت / داخلی |
| ضدآب | خیر |
| کاربرد | LED، CCTV و تجهیزات 12 ولت |
توان و جریان خروجی
توان نامی این مدل از رابطه زیر به دست میآید:
12V × 10A = 120W
بنابراین منبع تغذیه قادر است در شرایط نامی حداکثر 10 آمپر جریان در ولتاژ 12 ولت DC تأمین کند.
برای استفاده مداوم، بهخصوص در سیستمهای روشنایی LED، در نظر گرفتن مقداری حاشیه توان باعث کاهش دمای کاری و فشار واردشده به منبع تغذیه میشود.

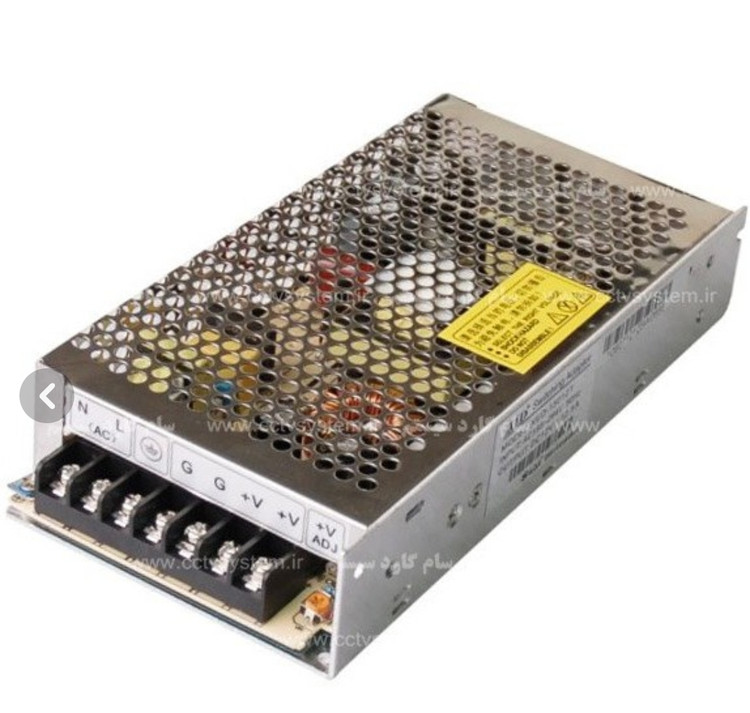

ترمینالهای اتصال
| علامت ترمینال | کاربرد |
|---|---|
| L | فاز برق AC |
| N | نول برق AC |
| ⏚ / G | اتصال زمین یا ارت |
| -V | خروجی منفی DC |
| -V | خروجی منفی DC |
| +V | خروجی مثبت 12V DC |
| +V | خروجی مثبت 12V DC |
| V ADJ | تنظیم جزئی ولتاژ خروجی |
دو ترمینال مثبت و دو ترمینال منفی برای سهولت سیمکشی در نظر گرفته شدهاند و همگی به خروجی مشترک دستگاه متصل هستند.
قابلیت تنظیم ولتاژ
پیچ V ADJ برای تنظیم محدود ولتاژ خروجی در اطراف مقدار نامی 12 ولت تعبیه شده است.
این قابلیت برای مواردی مانند جبران افت ولتاژ کابل، تنظیم دقیق ولتاژ ورودی مصرفکننده و برخی پروژههای الکترونیکی کاربرد دارد.
تنظیم ولتاژ باید با دقت و ترجیحاً با استفاده از مولتیمتر انجام شود.
سیستم خنککاری
این مدل از بدنه فلزی سوراخدار و خنککاری طبیعی استفاده میکند و فاقد فن داخلی است.
وجود منافذ متعدد روی بدنه به خروج حرارت تولیدشده توسط قطعات الکترونیکی کمک کرده و باعث عملکرد بیصدا میشود. هنگام نصب باید فضای کافی برای گردش هوا در اطراف دستگاه در نظر گرفته شود.
کاربردها
این منبع تغذیه برای تجهیزات 12 ولتی مختلف مناسب است، از جمله:
- ریسه و نوار LED
- ماژول LED
- تابلوهای تبلیغاتی و نورپردازی
- دوربینهای مداربسته
- سیستمهای کنترل تردد
- بردهای الکترونیکی
- تجهیزات اتوماسیون سبک
- فن و موتور DC سازگار
- پروژههای الکترونیکی
- تجهیزات 12 ولت DC با مصرف متناسب
نکات ایمنی
ورودی این منبع تغذیه مستقیماً به برق شهر متصل میشود؛ بنابراین نصب و سیمکشی باید در حالت قطع برق و با رعایت اصول ایمنی انجام شود. اتصال صحیح فاز، نول و ارت ضروری است و قطب مثبت و منفی خروجی نیز باید مطابق مشخصات دستگاه مصرفکننده متصل شوند.
بدنه این مدل ضدآب نیست و به دلیل وجود منافذ تهویه نباید در معرض آب، رطوبت زیاد یا محیط باز بدون محفظه محافظ نصب شود.
منافذ بدنه نباید پوشانده شوند و برای کارکرد پایدار باید گردش هوای مناسبی در اطراف دستگاه وجود داشته باشد.
نقد و بررسی
نقد و بررسی منبع تغذیه سوئیچینگ ePower S-120-12
منبع تغذیه ePower S-120-12 با توان 120 وات، یک گزینه کاربردی برای تبدیل برق AC به 12 ولت DC است. خروجی 10 آمپر آن امکان تأمین برق مجموعهای از تجهیزات کمولتاژ را فراهم میکند و نسبت به مدلهای 60 وات و 5 آمپر، ظرفیت بیشتری برای بارهای پرمصرفتر دارد.
بدنه فلزی مشبک به دفع حرارت کمک میکند و نبود فن باعث میشود دستگاه بدون صدای مکانیکی کار کند. وجود چند ترمینال خروجی نیز سیمکشی چند مصرفکننده را سادهتر میکند.
قابلیت V ADJ یکی دیگر از ویژگیهای مفید این مدل است و امکان اصلاح جزئی ولتاژ خروجی را متناسب با شرایط نصب فراهم میکند.
مزایا
- خروجی 12 ولت DC
- جریان نامی 10 آمپر
- توان 120 وات
- بدنه فلزی مشبک
- خنککاری طبیعی و بدون فن
- عملکرد بیصدا
- دو ترمینال مثبت و دو ترمینال منفی
- دارای ترمینال ارت
- قابلیت تنظیم جزئی ولتاژ خروجی
- مناسب سیستمهای LED و دوربین مداربسته
- مناسب طیف گستردهای از تجهیزات 12 ولتی
نکات قابل توجه
- دستگاه ضدآب نیست.
- ترمینالهای ورودی مستقیماً با برق شهر در ارتباط هستند.
- پیش از اتصال برق باید وضعیت انتخاب ولتاژ ورودی بررسی شود.
- نصب در فضای بسته بدون گردش هوا توصیه نمیشود.
- برای استفاده طولانیمدت، انتخاب بار با مقداری حاشیه نسبت به حداکثر توان نامی مناسبتر است.
